单片机C语言应用：模拟汽车转向灯控制
【摘要】：表4-4 汽车转向灯状态表在本任务中，采用两位LED灯模拟汽车左右转向灯，利用单片机的P1.0、P1.1引脚分别控制两灯的亮、灭状态；用两个连接到单片机P2.0、P2.1引脚的拨动开关S1、S2，模拟驾驶员发出的左转、右转命令。图4-45 模拟汽车转向灯Proteus仿真图
1.任务要求
2.任务目的
（1）熟悉C语言的基本语句的使用方法。
（2）了解顺序结构及模块化程序的设计方法。
3.任务分析
汽车转向灯的控制是驾驶员驾驶汽车时，向他人传递汽车行驶状况的基本操作。汽车转向灯的状态见表4-4。

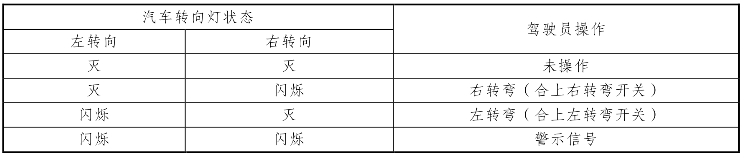

表4-4 汽车转向灯状态表
在本任务中，采用两位LED灯模拟汽车左右转向灯，利用单片机的P1.0、P1.1引脚分别控制两灯的亮、灭状态；用两个连接到单片机P2.0、P2.1引脚的拨动开关S1、S2，模拟驾驶员发出的左转、右转命令。模拟汽车转向灯的控制原理图如图4-42所示。

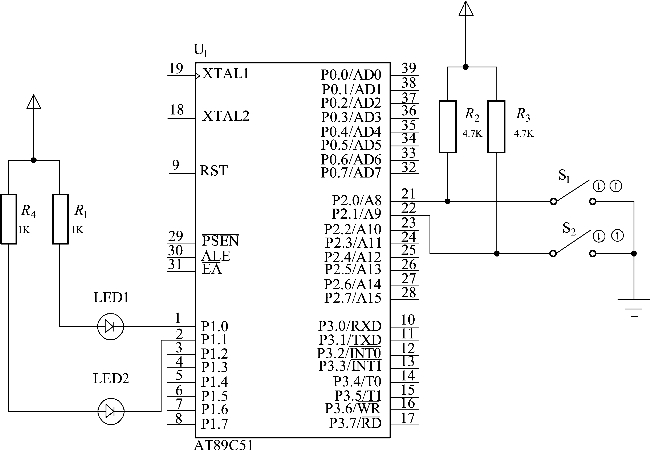

图4-42 模拟汽车转向灯的控制原理图
P1.0和P1.1控制两位LED灯，但引脚输出为0时，相应的LED灯被点亮；P2.0和P2.1分别连接一个拨动开关，拨动开关的一端通过一个4.7 kΩ电阻连接到电源，另一端接地。
但拨动开关S1拨动至接地端时，P2.0引脚为低电平，即P2.0＝0；当S1断开时，P2.0引脚为高电平，P2.0＝1。拨动开关S2亦然。
根据模拟汽车转向灯的控制原理图和表4-4，驾驶员操作与两个控制开关（即P2.0、P2.1引脚）电平状态、模拟汽车转向灯（即P1.0、P1.1引脚）状态对应关系见表4-5。

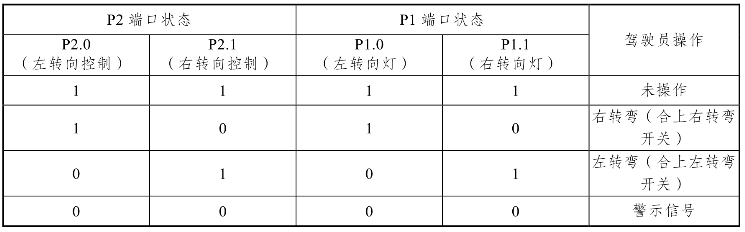

表4-5 驾驶员操作与P1、P2端口状态关系表
P2.0引脚的电平状态与P1.0控制的左转向灯的亮灭状态相对应。P2.0＝1时，P1.0＝1（转向灯熄灭）；当P2.0＝0时，P1.0＝0（左转向灯闪烁）。同样，P2.1引脚的状态与右转向灯的亮灭状态相对应。
4.流程图
模拟汽车转向灯控制系统的流程图如图4-43所示。(www.chuimin.cn)
图4-43 模拟汽车转向灯控制系统的流程图
5.源程序设计

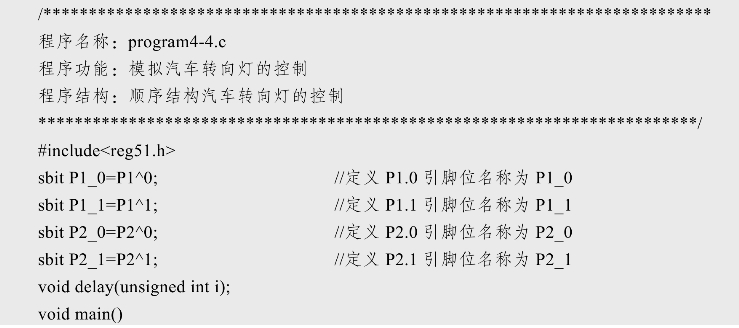

模拟汽车转向灯控制系统的源程序：
6.Keil uVison仿真实现
在Keil uVision环境下完成源程序的编辑和设置，然后进行如下操作：
（1）打开菜单“Peripherals”，在下拉菜单中选择“I/O-prots”，并在其子菜单中选择“prots1”，重复前面的操作，选择“prots2”。
（2）在Keil uVision中按下F5键或单击工具栏图标
运行程序，观察弹出的“Paralle Port1”“Paralle Port2”窗口中端口的状态变化情况，如图4-44所示。

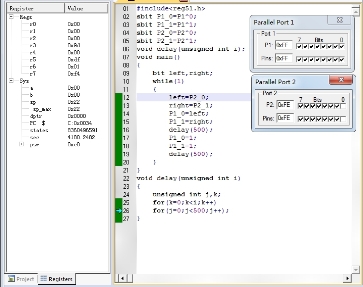

图4-44 模拟汽车转向灯Keil uVison仿真图
单击“Paralle Port2”窗口中的P2.0（左转向控制开关），使P2.0＝0，则相应的P1.0＝0，表示左转向控制开关接通，P1.0连接的LED灯闪烁。P2.1控制P1.1的状态也是如此。
当P2.0＝0，P2.1＝0时，P1.0＝0，P1.1＝0，表示左、右转向灯均闪烁。
7.Proteus设计与仿真
模拟汽车转向灯Proteus仿真图如图4-45所示。

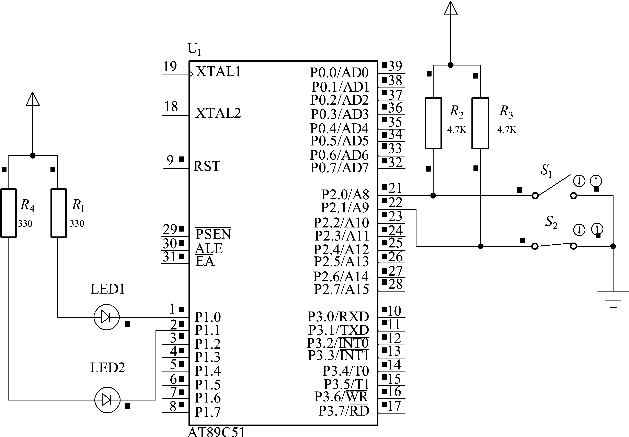

图4-45 模拟汽车转向灯Proteus仿真图
