1.任务要求
项目3中利用74HC245扩展单片机I/O功能时，如果直接用P0端口来驱动，会发现不能实现LED灯的闪烁，试分析原因并找出解决方法。
2.任务目的
（1）通过不同I/O端口控制LED灯的闪烁，深入了解单片机并行I/O端口及其应用。
（2）认识C语言的程序结构和特点。
（3）熟悉在Keil uVision环境中调试程序的方法。
（4）进一步学习在Proteus环境中实现仿真的应用。
3.任务分析
通过对比图3-25和图4-1，两者唯一不同的是图3-25中74HC245接P2口，图4-1中74HC245接P0口，其余都没有发生变化，导致不能控制8位LED灯闪烁的主要原因应该是P0口引起的，根据项目1中对单片机内容结构的描述，P0口作为输入/输出端口使用时要外接上拉电阻，图4-1中并没有外接上拉电阻，现在在图4-1的基础上给P0口外接上拉电阻，发现问题便解决。电路图如图4-2所示。

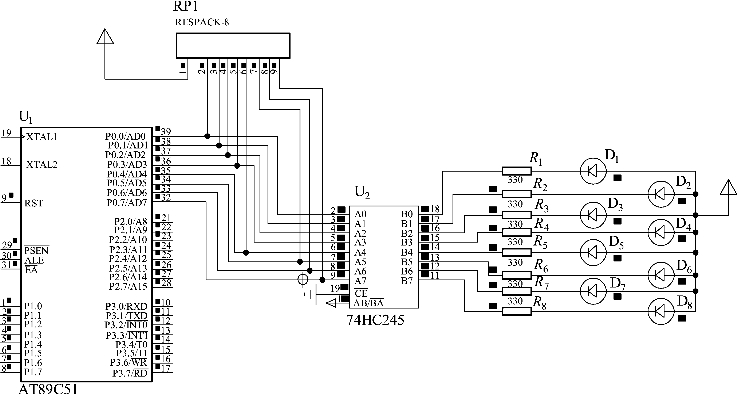

图4-2 8位LED灯闪烁电路图（74HC245直接接P0口，加上拉电阻）(www.chuimin.cn)
4.源程序设计

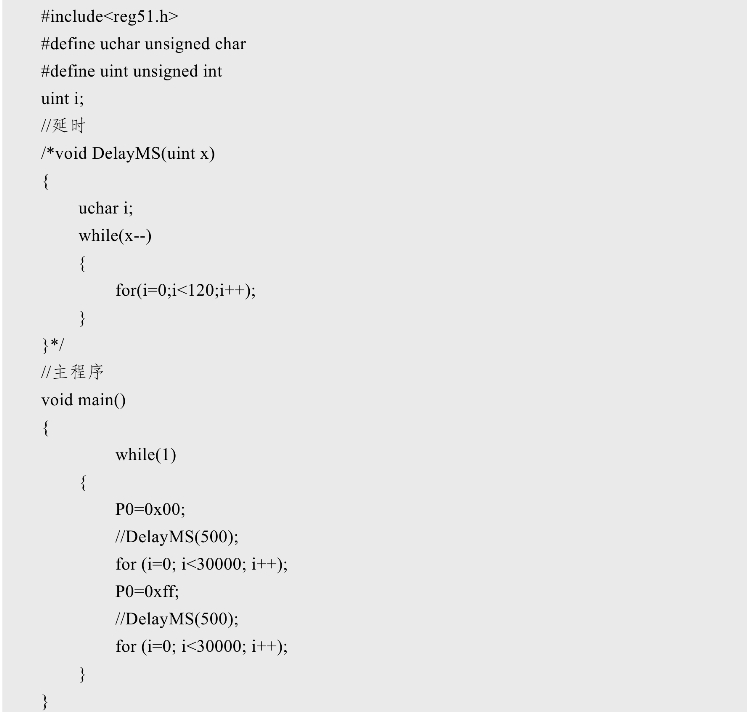

本项目的源程序如下：
5.Keil uVision调试
本项目理论部分重点介绍如何使用Keil uVision的“Debug”功能，通过程序的调试来确定延时参数。
6.Proteus的设计与仿真
在Proteus环境下，进行硬件的设计，结合Keil uVision进行软件仿真。
7.制作实物
在项目3的基础上增加74HC245芯片，按图4-2所示的电路图重新调整。
