单片机原理与应用：采用KeiluVision集成开发系统
【摘要】：Keil uVision软件是目前常用的单片机学习入门软件，要熟练掌握其主要功能。编程软件我们选用Keil uVision4的51版本，也叫作Keil C51。图2-7 安装完成最后，点击“Finish”，Keil uVision编程软件开发环境就安装好了。这里我们使用Keil uVision软件先打开一个工程，如图2-8 所示。Keil uVision软件本身都是有默认设置的，可以直接使用默认设置，也可以进行修改。图2-10 字体设置（二）现在以点亮一个LED灯为例来说明Keil uVision软件的初步使用。
Keil uVision软件是目前常用的单片机学习入门软件，要熟练掌握其主要功能。
2.1.1 学习单片机的准备工作
1.足够的信心、恒心和耐心
技术，其实就是一层窗户纸，表面看不透彻，感觉特别神秘，实际只要你稍微一努力就可以捅破它。单片机在逻辑上的关系，实际上较为简单。因此，你只要认真踏实坚持学下去，肯定能学好这门技术。
2.学习工具
计算机是学习单片机必不可少的工具，因为编写程序、查阅资料都需要用到。如果学校实验室有计算机，就必须充分利用起来。
相应的开发软件也是必不可少的，它可以帮你快速入门，同时熟练掌握软件，可以达到事半功倍的效果。
想学好单片机，必须要有一块开发板，不能总是用软件仿真，软件仿真仅仅表明你的设计正确，但是实际开发和仿真软件却差别很大。如果真心想学好单片机这门技术，需要拿起电烙铁焊接电路，动手写程序，“教、学、做”合一才能学到真正的技术。
2.1.2 单片机开发软件环境的搭建
单片机开发，首要的两个软件：一个是编程软件，一个是下载软件。编程软件我们选用Keil uVision4的51版本，也叫作Keil C51。

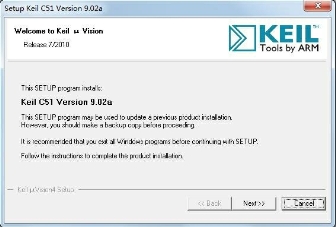

（1）首先准备Keil uVision4安装源文件，双击安装文件，弹出安装欢迎界面，如图2-2所示。
图2-2 Keil uVision安装欢迎界面
（2）点击“Next”按钮，弹出“License Agreement”对话框，如图2-3 所示。这里显示的是安装许可协议，需要在“I agree to all the terms of the preceding License Agreement”前面打勾。
图2-3 “License Agreement”对话框
（3）点击“Next”按钮，弹出“Folder Selection”对话框，如图2-4所示。这里可以设置安装路径，默认安装路径在“C：\Keil”文件夹下，点击“Browse...”按钮，可以修改安装路径。这里建议大家使用默认的安装路径。如果想要修改安装路径，则必须使用英文路径，不能使用包含有中文字符的路径。
图2-4 “Folder Selection”对话框

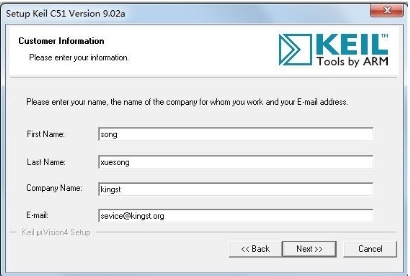

（4）点击“Next”按钮，弹出“Customer Information”对话框，如图2-5 所示。这里输入用户名、公司名称及E-mail地址即可。
图2-5 用户信息

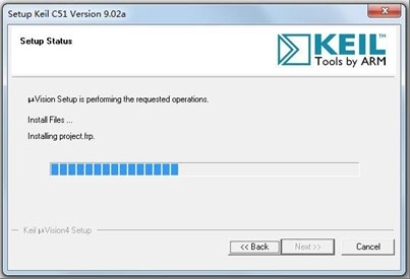

（5）单击“Next”，便会自动安装软件，如图2-6所示。
图2-6 安装过程

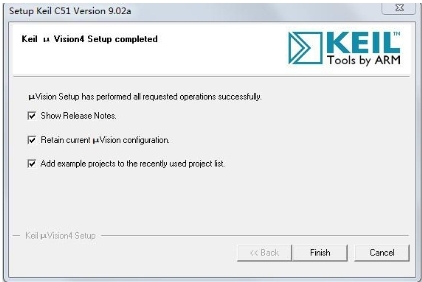

（6）安装完成后，弹出安装完成对话框，如图2-7所示，并且会出现几个选项。这里把这几个选项的对号全部去掉即可，暂不关注它们有什么作用。
图2-7 安装完成
（7）最后，点击“Finish”，Keil uVision编程软件开发环境就安装好了。
2.1.3 初步认识Keil
软件安装完成后，双击桌面
图标启动Keil uVision。这里我们使用Keil uVision软件先打开一个工程，如图2-8 所示。
图2-8 工程文件
从图2-8中我们可以很轻松地分辨出菜单栏、工具栏、工程管理区、程序代码区和信息输出窗口。

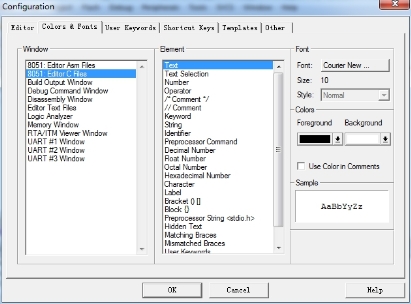

Keil uVision软件菜单栏和工具栏的具体细化功能，都可以很方便地从网上查到，不需要记忆，随用随查即可。在这里我们只介绍一点，关于Keil软件里边的字体大小和颜色设置。在菜单“Edit”→“Configuration”→“Colors &Fonts”中可以进行字体类型、颜色、大小的设置，如图2-9所示。
图2-9 字体设置（一）
用C语言编程，在Window栏中选择“8051：Editor C Files”，然后在右侧“Element”栏目里可以选择要修改的内容，一般我们常用的只是其中几项而已，例如：Text——普通文本，Text Selection——选中的文本，Number——数字，/*Comment*/——多行注释，//Comment——单行注释，Keyword——C语言关键字，String——字符串。Keil uVision软件本身都是有默认设置的，可以直接使用默认设置，也可以进行修改。修改完后直接点击“OK”按钮便可以看到效果，如图2-10所示。
图2-10 字体设置（二）
现在以点亮一个LED灯为例来说明Keil uVision软件的初步使用。
2.1.4 新建一个工程
对于单片机程序来说，每个功能程序，都必须要有一个配套的工程（Project），即使是点亮LED这样简单的功能程序也不例外。因此，我们首先要新建一个工程，打开Keil软件，点击“Project”→“New uVision Project...”，然后会出现一个新建工程的界面，如图2-11所示。
图2-11 新建一个工程

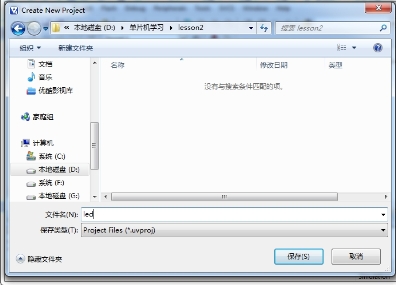

因为现在学习到了项目2，所以在硬盘上建立了一个lesson2的目录（这个名字根据用户自己的习惯来命名，这里只是举例），然后把LED这个工程的路径指定到这里，这样方便今后管理程序，不同的功能程序放到不同的文件夹下，并且给这个工程命名为LED，软件会自动添加扩展名.uvproj，如图2-12所示。(www.chuimin.cn)
图2-12 保存工程
直接点击保存，工程会自动保存成LED.uvproj文件，下次要打开LED这个工程时，可以直接找到文件夹，双击.uvproj文件就可以直接打开。

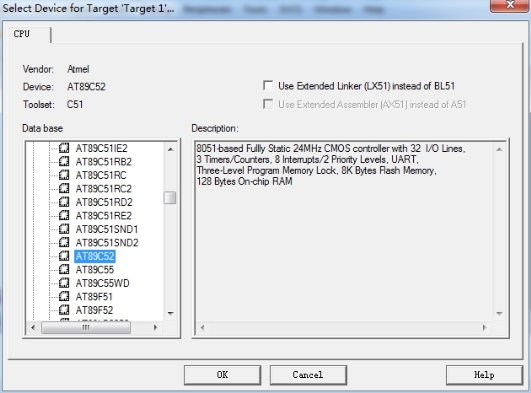

保存之后会弹出一个对话框，在这个对话框中选择单片机型号。因为Keil软件是国外开发的，国内的STC89C52并没有上榜，但是只要选择同类型号即可。这里直接选择Atmel公司的AT89C52来代替。需要说明的是，这个选项的选择对于后面的编程不会造成任何的不良影响，如图2-13 所示。
图2-13 单片机型号选择

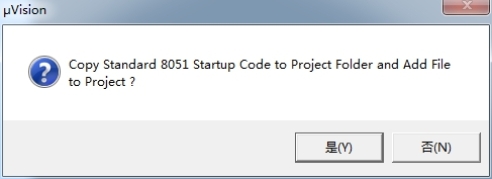

点击“OK”按钮之后，会弹出一个对话框，如图2-14所示。每个工程都需要一段启动代码，如果点击“否”编译器会自动处理这个问题；如果点击“是”，这部分代码会提供给用户，我们就可以按需要自己去处理这部分代码。这部分代码在我们初学51的这段时间内，一般是不需要去修改的，但是随着技术的提高和知识的扩展，我们就有可能会需要了解这部分内容。因此，这里我们选择“是”，让这段代码出现。
图2-14 启动代码选择

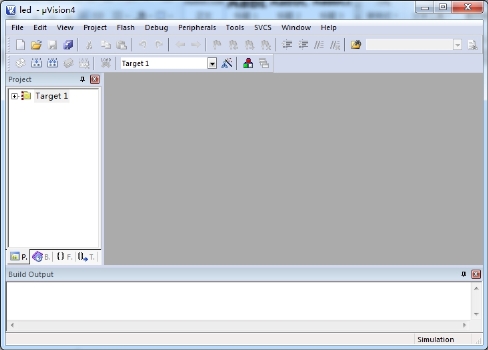

这样，工程就建立好了，如图2-15所示。如果我们点击Target 1左边的加号，便会出现我们刚才加入的初始化文件STARTUP.A51。
图2-15 工程文件

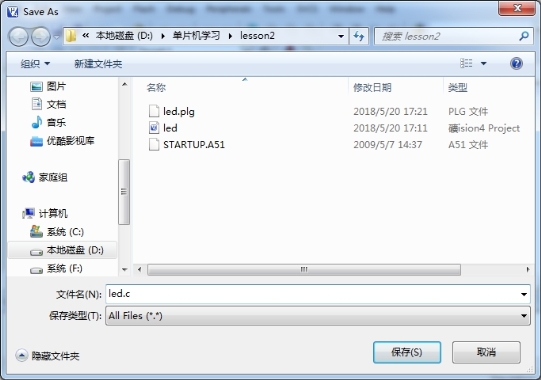

接下来，要建立编写代码的文件，点击“File”→“New”，如图2-16所示，新建一个文件，也就是编写程序的平台。然后点击“File”→“Save”或者直接点击“Save”的快捷键，可以保存文件，保存时把它命名为LED.c。这个地方必须加上.c，因为如果编写汇编语言，这里的扩展名是.asm，头文件就是.h等，如图2-17所示。
图2-16 新建文件
图2-17 保存文件
现在就可以在建立好的文件中输入我们的程序代码，在编写之前还有个工作要做。我们每做一个功能程序，必须要新建一个工程，即一个工程代表了单片机要实现的一个功能。但是一个工程，有时候可以把程序分多个文件写。所以每写一个文件，都要添加到我们所建立的工程中去，鼠标右键点击“Source Group 1”，选择“Add Files to Group‘Source Group 1’...”，如图2-18所示。
图2-18 添加文件（一）

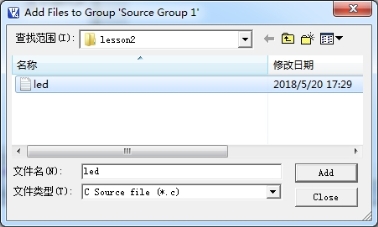

在弹出的对话框中（见图2-19），单击led.c，选中它，然后点击“Add”，或者直接双击led.c都可以将文件加入到这个工程下，然后单击“Close”，关闭对话框。这时候会看到在Source Group 1下面多了一个led.c文件，如图2-20所示。
图2-19 添加文件（二）
图2-20 添加文件（三）
2.1.5 编写程序

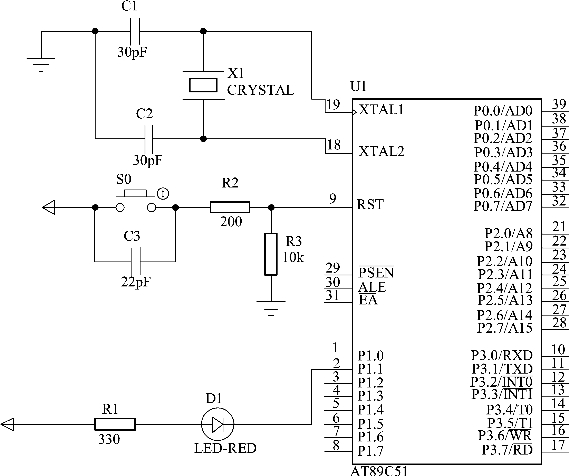

C语言源文件建立好并添加到工程中之后，就可以开始编写程序。单片机的编程是面向硬件的编程，程序的内容需要紧密地结合硬件电路的结构。使用8051单片机驱动流水灯的电路如图2-21所示（这个电路图是用Proteus绘制的，关于Proteus的使用将在后面简单说明）。
图2-21 一个LED灯的原理图
点亮一个LED灯的参考程序：

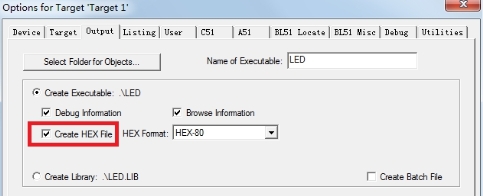

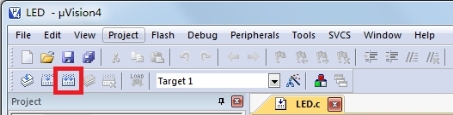

程序编好后就可以对程序进行编译，生成需要的、可以下载到单片机里的文件，在编译之前，先要勾选一个选项，“Project”→“Options for Target „‘Target1’...”，或者直接点击图2-22中方框内的快捷图标，在弹出的对话框中，点击Output选项，勾选其中的“Create HEX File”复选框，然后点击“OK”，如图2-23所示。
图2-22 工程选项图标
图2-23 创建HEX文件
设置好以后，点击“Project”→“rebuild all target files”，或者用鼠标点击图2-24中方框内的快捷图标，就可以对程序进行编译。
图2-24 编译程序

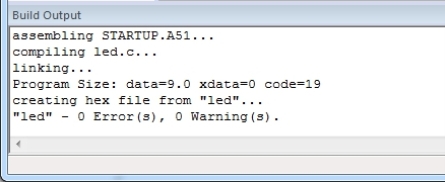

编译完成后，在Keil下方的Output窗口会出现相应的提示，如图2-25所示。
图2-25 编译输出信息
这个窗口说明编译完成后的情况，data＝9.0，指的是这个程序使用了单片机内部的256 B RAM资源中的9 B；code＝19的意思是使用了8 KB代码FLASH资源中的19 B。提示“0 Error（s），0 Warning（s）”则表示程序没有错误和警告，就会出现“creating hex file from‘led’...”，意思是从当前工程生成了一个HEX文件，这个就是要下载到单片机上的HEX文件。如果出现有错误和警告提示，即Error和Warning不是 0，那么就要对该程序进行检查，找出问题，解决好之后再进行编译，直到产生HEX文件。
到此为止，程序就编译完成，下面我们就要把编译好的程序文件下载到单片机中。
