TCP/IP测试工具：快速实验指导
【摘要】：Windows 7中提供了许多在命令提示符下运行的协议测试工具。①ipconfig：显示本地主机的IP地址配置，也用于手动释放和更新DHCP服务器指定的TCP／IP配置。图2-10“ipconfig／all”指令的运行结果②ping：验证IP的配置情况并测试IP的连通性。转发IP数据包时，路由器至少将TTL减小1。
Windows 7中提供了许多在命令提示符下运行的协议测试工具。
步骤1：单击“开始”→“运行”，在对话框中输入“cmd”，单击“确定”按钮，打开“命令提示符程序”。
步骤2：在“命令提示符程序”中输入相关命令进行验证。
①ipconfig：显示本地主机的IP地址配置，也用于手动释放和更新DHCP服务器指定的TCP／IP配置。
常用参数：
／？：显示帮助。
／all：显示IP配置的完整信息。
／release：释放DHCP服务器指定的TCP／IP配置。
／renew：更新DHCP服务器指定的TCP／IP配置。
例如：
•c：＼user＼administrator＞ipconfig／？
查看ipconfig指令的用法。
•c：＼user＼administrator＞ipconfig

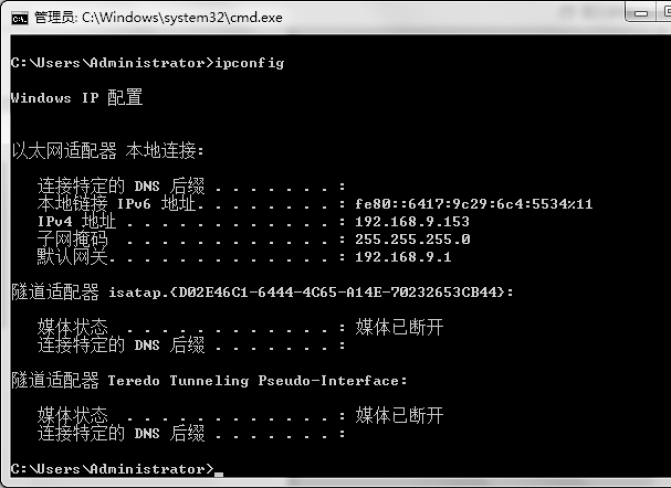

执行ipconfig指令，执行结果如图2-9所示。
图2-9 “ipconfig”指令的运行结果

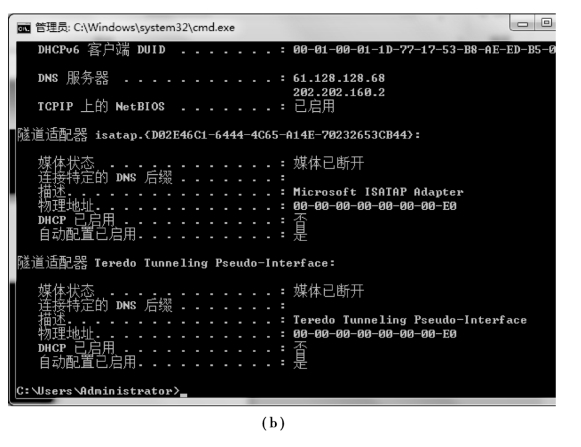

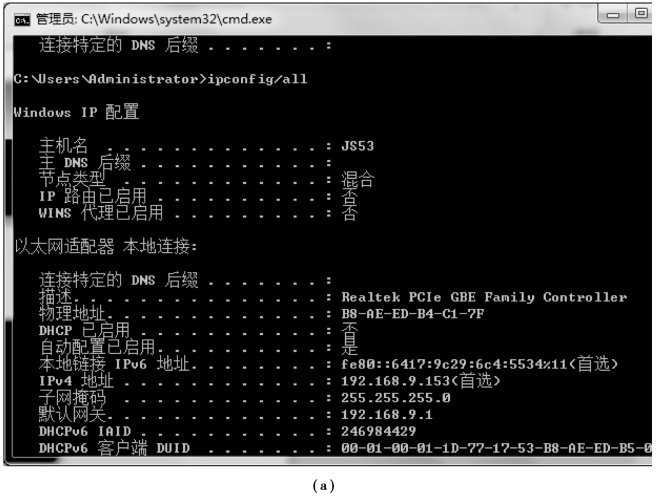

•c：＼user＼administrator＞ipconfig／all
显示IP配置的完整信息，执行结果如图2-10所示。
图2-10 “ipconfig／all”指令的运行结果
②ping：验证IP的配置情况并测试IP的连通性。
常用参数：
－t：无限次ping指定的计算机直至按下Ctrl＋C组合键强制中断。默认情况ping只测试4次。
－n：表示发送数据包的数量，缺省值为4。－l：表示发送测试数据包的大小。
例如：
•c：＼user＼administrator＞ping／？
查看ping指令的用法
•c：＼user＼administrator＞ping 127.0.0.1
127.0.0.1是一个环回地址，可用于测试本机网络的连通性，执行结果如图2-11所示。
图2-11 “ping 127.0.0.1”命令运行结果
说明：该结果表示向IP地址为127.0.0.1的主机发送了4个大小为32字节的数据包，TTL表示生存时间，指定数据包被路由器丢弃前允许通过的网段数量。TTL值的大小由发送主机设置，以防止数据包不断在IP互联网上永不终止地循环。转发IP数据包时，路由器至少将TTL减小1。不同的操作系统TTL值的设定不一样。
例如：
•c：＼user＼administrator＞ping 192.168.9.5 －t
连续测试链路。
•c：＼user＼administrator＞ping 202.202.160.2 －n 50 －l 1024
向IP地址为202.202.160.2的主机发送50个1024字节大小的数据包。截取部分执行结果如图2-12所示。
图2-12 “ping 202.202.160.2 －n 50 －l 1024”命令的部分结果
③tracert：跟踪数据包到达目的地所采取的路由。
例如：

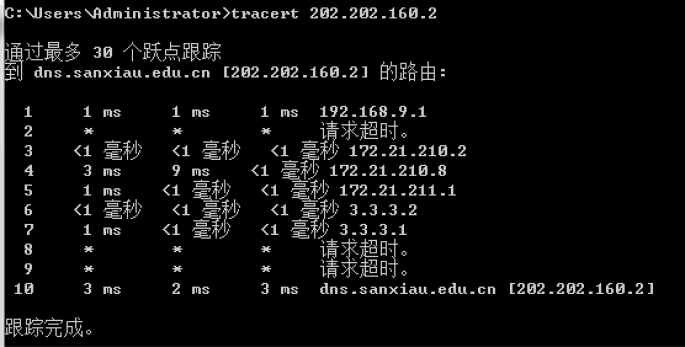

c：＼user＼administrator＞tracert 202.202.160.2
说明：追踪到达IP为202.202.160.2的主机经过了哪些路由，默认设置的最大跳数是30，可以通过参数修改。该命令的运行结果如图2-13所示。
④pathping：跟踪数据包到达目标所采取的路由，并且显示路径中每个路由器的数据损失信息，也可以用于解决服务质量（Qos）连通性问题。该命令结合了ping、tracert命令的功能。
例如：
•c：＼user＼administrator＞pathping 202.202.160.2
⑤net：网络资源使用与显示命令集。
常用参数：
net view＼IP address：查看计算机上的共享资源列表。
图2-13 “tracert 202.202.160.2”命令的运行结果
net use：映射网络驱动器。
net user：用户账号与域的管理，可以创建和修改计算机上的用户账户以及相关信息。
net share：使网络用户可以使用某一服务器上的资源。
net localgroup：使用户具有管理员的权限。
例如：

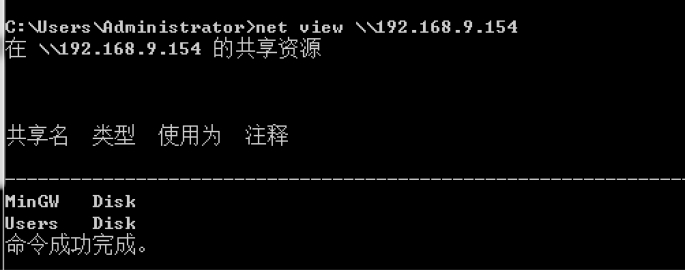

•c：＼user＼administrator＞net view ＼＼192.168.9.154
查看192.168.9.154计算机上的共享资源，命令运行结果如图2-14所示。(www.chuimin.cn)
图2-14 net view命令执行的结果
⑥net use：映射网络驱动器是将局域网中的某个共享目录映射成本地驱动器号，这样可以提高访问效率。
步骤1：共享需要映射成网络驱动器的目录。
步骤2：利用net use命令将共享出的目录映射成本地驱动器号。注意，驱动器号应该选择本机没有使用的驱动器号。
例如：
•c：＼user＼administrator＞net use W： ＼＼192.168.9.154＼MyDoc
说明：将局域网上IP地址为192.168.9.154的计算机上共享的文件夹MyDoc映射成驱动器W盘，注意指令中W盘应该表示成W：。
注意：参数之间应空格，如盘符与共享路径间需有一个空格。

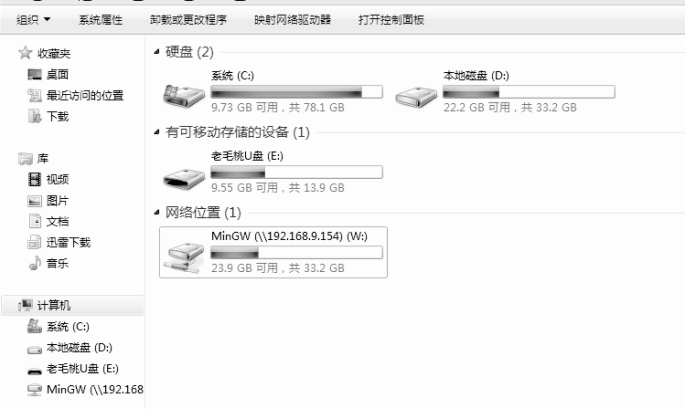

映射网络驱动器成功以后，我们可以很方便地在“计算机”中进行查看，如图2-15所示。
图2-15 网络映射驱动器
•c：＼user＼administrator＞net use W： ／delete
删除网络映射驱动器W盘。
•c：＼user＼administrator＞net share CDROM＝F：＼
共享本机上的光驱，并设共享名为CDROM，假设光驱在本地盘符为F：。
•c：＼user＼administrator＞net user
查看系统用户账户的列表。
•c：＼user＼administrator＞net user stu1 123456 ／add
新建一个账户，用户名为stu1，密码为123456。
•c：＼user＼administrator＞net user stu1 123456 ／delete
删除一个用户。
说明：net user还可以实现给账户增加描述注释、设置账户过期日期、设置用户的主目录、设置用户是否可以改变密码等功能，具体用法可参考说明文档。
•c：＼user＼administrator＞net localgroup Administrators stu1／add
使用户具有管理员的权限。
⑦arp：显示或设置IP地址与MAC地址的对应关系。
常用参数：
－g或－a：查看ARP缓存。
－s＜IP地址＞＜MAC地址＞：加入一个静态记录。
－d＜IP地址＞：删除记录。
例如：
•c：＼user＼administrator＞arp－s 192.168.9.153 00－aa－00－62－c6－09
“arp－s”的用法如图2-16所示。
图2-16 “arp－s”的用法
•c：＼user＼administrator＞arp－a
命令运行结果如图2-17所示。
图2-17 “arp－a”指令执行的结果
⑧route：显示和修改本地路由表。
常用参数：
print：显示路由表。
add：添加路由表项。
例如：

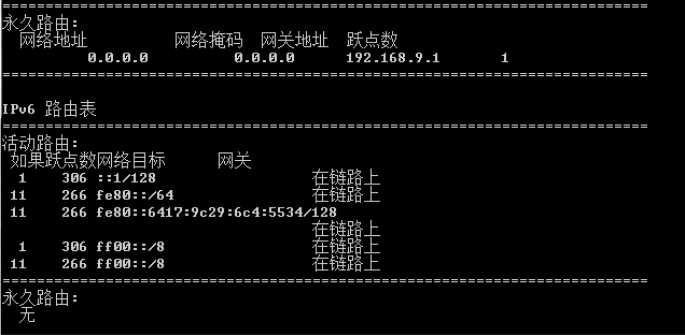

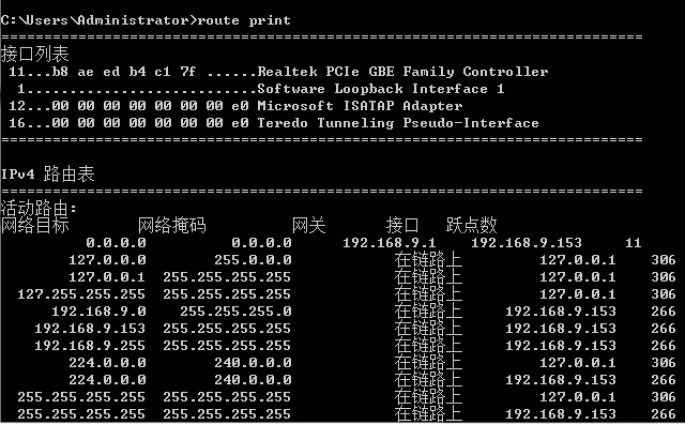

•c：＼user＼administrator＞route print
命令运行结果如图2-18所示。
⑨netstat：显示与IP、TCP、UDP和ICMP协议相关的统计数据，一般用于检验本机各端口的网络连接情况。
常用参数：
／？：查看使用帮助。
－c：显示NetBIOS名称缓存内容、NetBIOS名称表及其解析的各个地址。
－n：显示本地计算机的NetBIOS名称表。Registered中的状态表明该名称是通过广播或WINS服务器注册的。
图2-18 “route print”命令的运行结果
－a IPaddress：显示远程计算机的NetBIOS名称表，IPaddress由远程计算机的IP地址指定。
－r：显示NetBIOS名称解析统计资料。在使用WINS的Windows计算机上，该参数将返回已通过广播和WINS解析和注册的名称号码。
○10nbtstat：显示本地计算机和远程计算机基于TCP／IP（NetBT）协议的NetBIOS统计资料、NetBIOS名称表和NetBIOS名称缓存。
○1hostname：返回本地计算机的主机名。
