步骤1：剥线。根据需要的长度用网线钳的剪线口剪取一段双绞线，端头剪齐，长度不能超过100 m。将双绞线的端头直伸入剥线刀口（注意不能弯曲），直到顶住网线钳后面的挡位，网线钳如图1-2所示。适度握紧网线钳的同时慢慢旋转双绞线，让刀口划开双绞线的保护胶皮，然后松开网线钳，把切开的塑料包皮剥下来，露出UTP电缆中的8根导线。剥好的线头如图1-3所示。

pagenumber_ebook=10,pagenumber_book=4

图1-2　网线钳

pagenumber_ebook=10,pagenumber_book=4

图1-3　剥好的线头

注意：剥线刀口很锋利，握网线钳时力度不能太大，否则会剪断芯线。只要看到电缆外皮略有变形就应停止加力，慢慢旋转双绞线。剥线的长度应略小于水晶头长度，这样可以避免剥线过长或过短。剥线过长，一则不美观，二则因网线不能被水晶头卡住，容易松动；剥线过短，因有保护包皮存在，太厚，不能使双绞线的4对芯线完全插到水晶头底部，造成水晶头插针不能与双绞线芯线完全接触，即网线制作不成功。

步骤2：理线。把4对芯线一字排列，再把每对芯线中的两条芯线相邻排列，每对芯线相互分开。注意不要跨线排列，理顺、捋平直，按EIA／TIA568B标准排好顺序，最后用网线钳的剪切刀口将双绞线端头剪齐，不要剪太长，如图1-4所示。

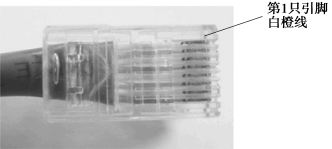

步骤3：插线。取水晶头一个，一只手捏住水晶头，将有金属片的一面朝上，弹片朝下，另一只手将剪齐的8条芯线紧密排列，捏住双绞线，稍稍用力将排好的线平行插入水晶头内的线槽中，8条导线应插入线槽顶端，如图1-5所示。检查各线的排列顺序是否正确。

pagenumber_ebook=11,pagenumber_book=5

图1-4　理好的双绞线

pagenumber_ebook=11,pagenumber_book=5 (www.chuimin.cn)

图1-5　插线

步骤4：压线。将水晶头放入网线钳夹槽中，注意将双绞线的外皮一并放在RJ-45头内压紧，以增强其抗拉性能。用力将网线钳压到底，使水晶头的插针都能插入网线芯线之中，与之接触良好；然后再用手轻轻拉一下网线与水晶头，看是否压紧，压紧线头即可。将水晶头取出，双绞线的一端与RJ-45水晶头的连接就做好了。

注意：如果测试双绞线不通，应先把水晶头再用网线钳用力夹一次，把水晶头的金属片压下去。新手制作的双绞线不通大多由此造成。

按同样的方法制作双绞线的另一端水晶头。因为现在制作的是直通双绞线，所以要确保两端水晶头中的8条芯线顺序完全一致，这样整条直通双绞网线全部制作完成，如图1-6所示。

步骤5：检测。双绞线测试仪（见图1-7）分为信号发射器和信号接收器两部分，即测试仪的主、次仪器，各有8盏信号灯。测试时将双绞线两端的水晶头分别插入测试仪的主、次仪器的RJ-45接口内，开启主仪器上的开关。在正常的情况下，测试仪的8个指示灯为绿色，并从上至下依次闪过两次。如果有指示灯为黄色或红色，则证明相应引脚的网线有接触不良或者断路现象。此时建议用网线钳再使劲压一次两端的水晶头。如果还不能解决问题，则需要剪断原来的水晶头重新制作。

pagenumber_ebook=11,pagenumber_book=5

图1-6　已制作两端水晶头的双绞线

pagenumber_ebook=11,pagenumber_book=5

图1-7　双绞线测试仪
