第一步:配置实验台A的IP PBX呼出路由

1.选择“路由管理”→“添加呼出路由”,路由名称为“RutoE1”,被叫号码“_9.”代表以9开头的任意被叫号码,主叫号码“6001”代表这条路由只允许主叫为6001的号码呼出,选择中继为“IPPBXtoE1”的呼出路由,确认配置无误后点击“提交”按钮,如图9-13所示。

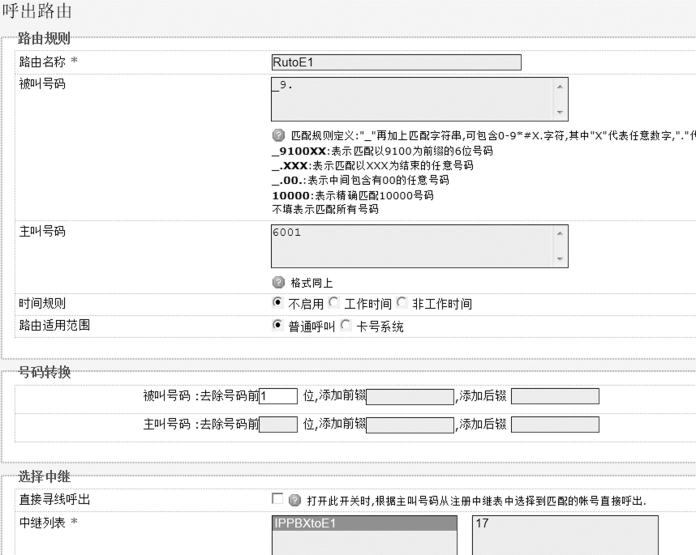

图9-13 呼出路由添加界面

2.配置实验台A的IP PBX呼入路由。

选择“路由管理”→“添加呼入路由”,路由名称为“RufromE1”,其中被叫号码“6001”代表只允许被叫为6001的号码呼叫呼入,主叫号码为空代表呼入的主叫号码为任意号码,呼入转向选择目标为分机“6001”,选择中继为“IPPBXtoE1”的呼入路由,确认配置无误后点击“提交”按钮,如图9-14所示。(www.chuimin.cn)

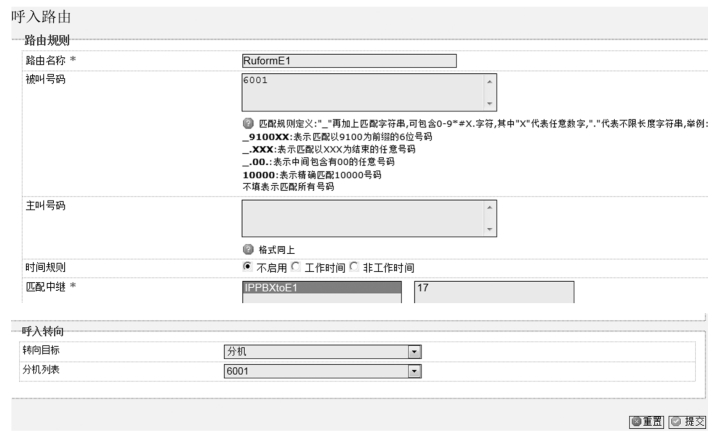

图9-14 呼入路由添加界面

第二步:对端实验台B的IP PBX S8100配置参照第一步。

第三步:配置实验台A智能可视话机6001,配置实验台B智能可视话机9001,配置步骤参照第2单元智能可视话机配置。

第四步:全部配置完成后,两台话机6001与9001之间实现互拨。
