本设计范例要完成的旋钮零件如图12-1所示。在该设计范例中主要应用到拉伸工具、旋转工具、壳工具、拔模工具、倒圆角工具和倒角工具等。具体的操作步骤如下。

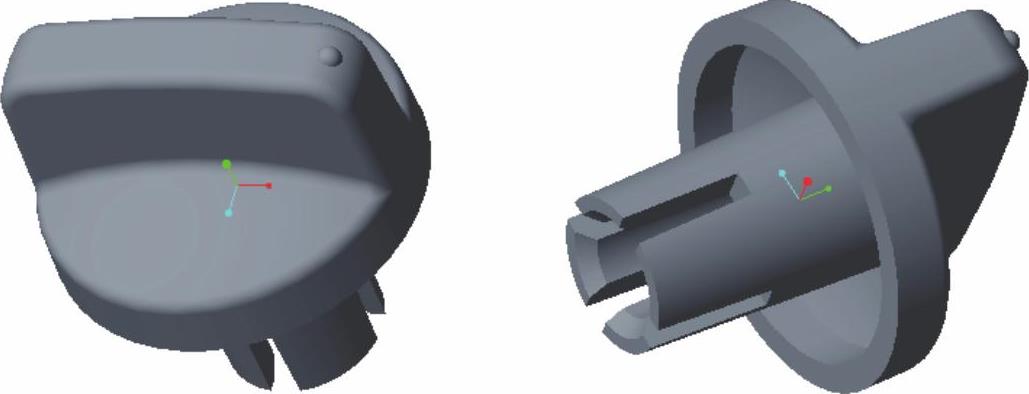

图12-1 旋钮零件

1．新建实体零件文件

1）单击（新建）按钮，弹出“新建”对话框。

2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，在“名称”文本框中输入“bc_12_1x”，取消选中“使用默认模板”复选框，单击“确定”按钮。

3）系统弹出“新文件选项”对话框，选择“mmns_part_solid”模板，然后单击“确定”按钮，进入零件设计模式。

2．创建旋转特征

1）在功能区的“模型”选项卡的“形状”组中单击（旋转）按钮，打开“旋转”选项卡。默认时，“旋转”选项卡中的（创建实体）按钮处于被选中的状态。

2）打开“放置”面板，接着单击“定义”按钮，弹出“草绘”对话框。

3）选择FRONT基准平面作为草绘平面，以RIGHT基准平面为“右”方向参考，单击“草绘”对话框中的“草绘”按钮，进入草绘模式。

4）绘制图12-2所示的旋转截面和旋转轴，单击（确定）按钮。

5）接受默认的旋转角度“360°”，单击“旋转”选项卡中的（完成）按钮，创建的旋转实体特征如图12-3所示。

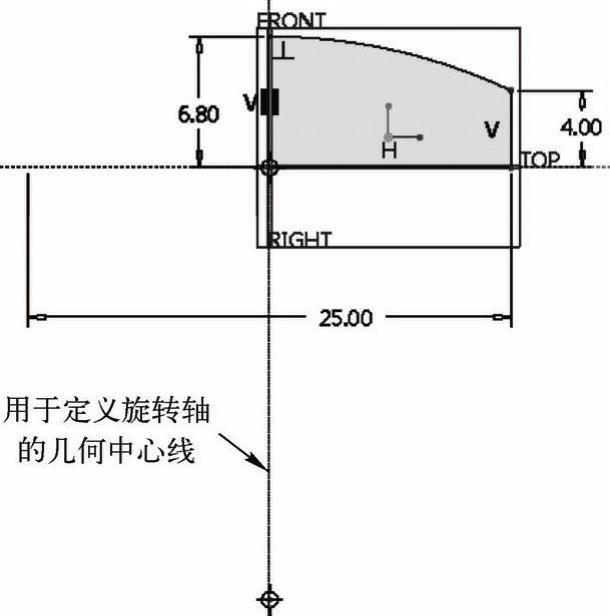

图12-2 绘制旋转截面和旋转轴

图12-3 创建旋转实体特征

3．创建拉伸实体特征

1）在功能区的“模型”选项卡的“形状”组中单击（拉伸）按钮，打开“拉伸”选项卡。

2）默认时，“拉伸”选项卡中的（创建实体）按钮处于被选中的状态，打开“放置”面板。

3）在“放置”面板中单击“定义”按钮，弹出“草绘”对话框。

4）选择TOP基准平面作为草绘平面，以RIGHT基准平面为“右”方向参考，单击“草绘”按钮，进入草绘模式。

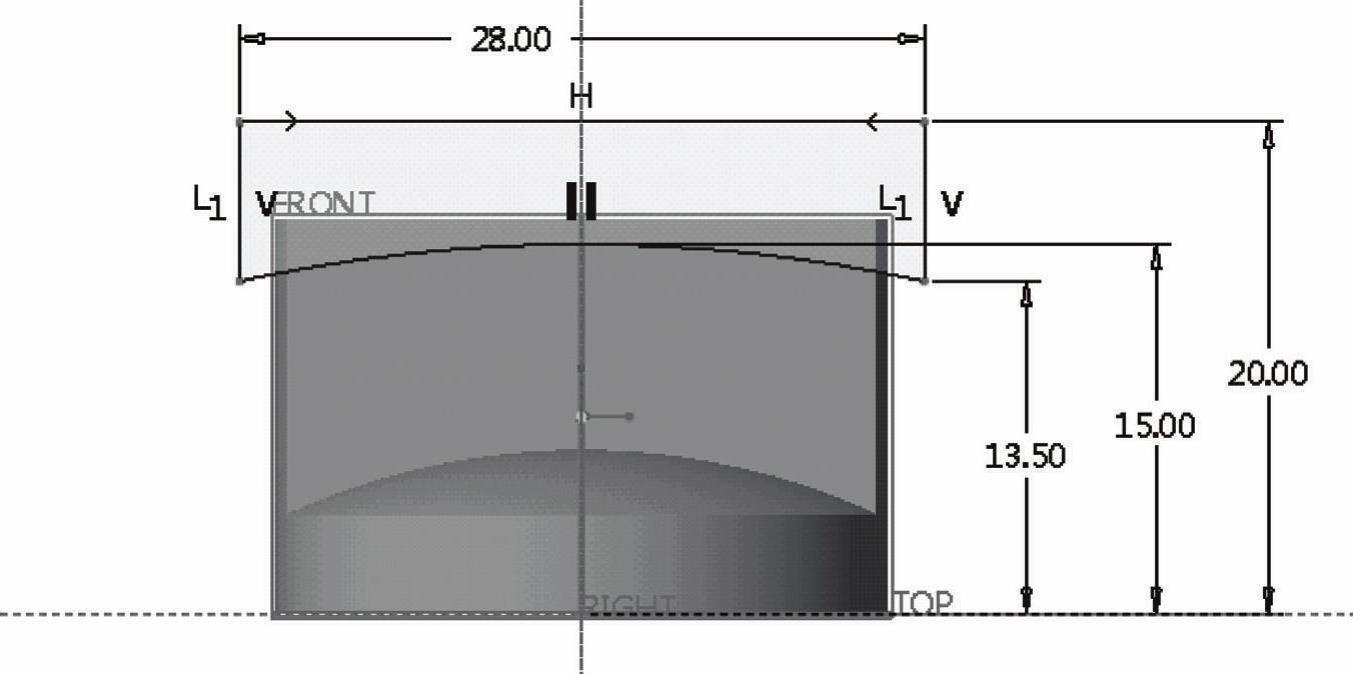

5）绘制图12-4所示的拉伸截面，单击（确定）按钮。

6）在“拉伸”选项卡中确保取消选中（移除材料）按钮，输入指定方向的拉伸深度“16”。

7）单击“拉伸”选项卡中的（完成）按钮，创建的拉伸实体特征如图12-5所示。

图12-4 绘制拉伸截面

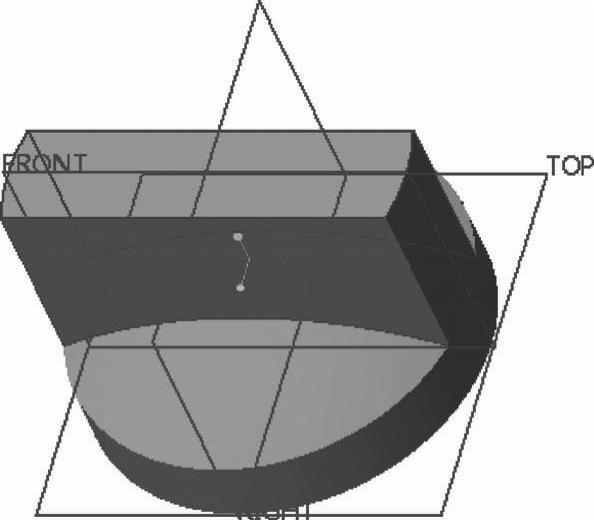

图12-5 创建拉伸实体特征

4．以拉伸的方式切除材料

1）在“形状”组中单击（拉伸）按钮，打开“拉伸”选项卡。

2）默认时，“拉伸”选项卡中的（创建实体）按钮处于被选中的状态。在“拉伸”选项卡中单击（移除材料）按钮。

3）按〈Ctrl+D〉快捷键快速调整模型视角，选择FRONT基准平面作为草绘平面，快捷地进入草绘模式。

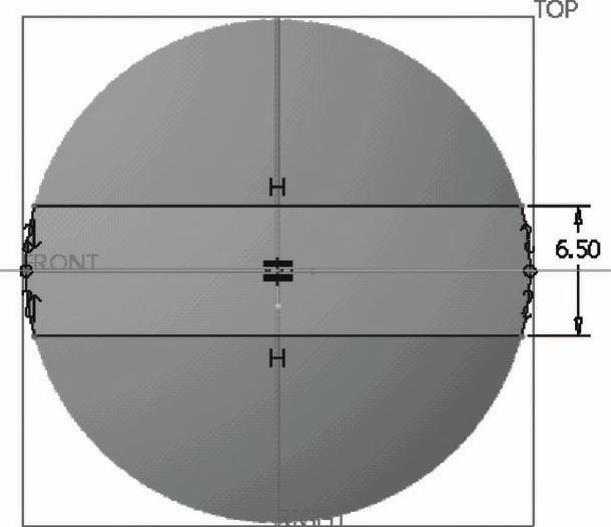

4）绘制图12-6所示的截面，单击（确定）按钮。

图12-6 绘制截面

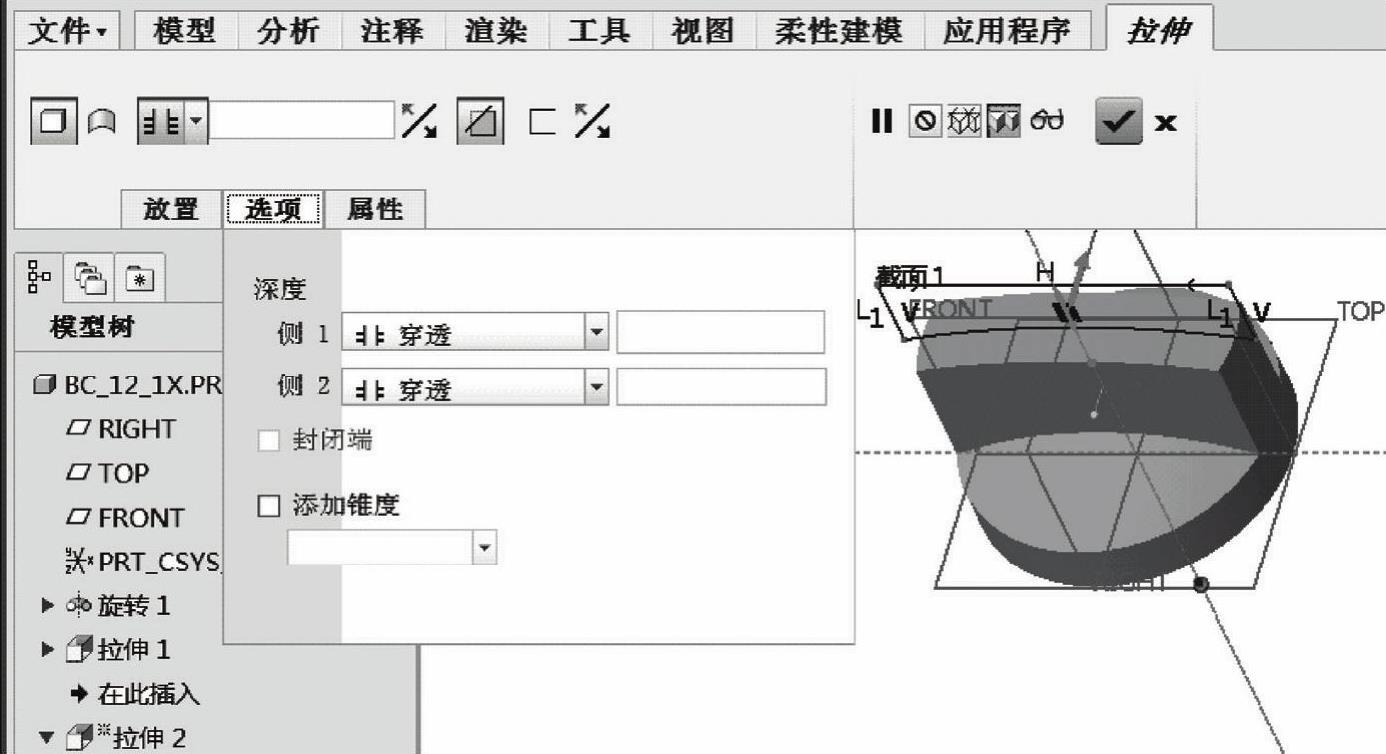

5）在“拉伸”选项卡中打开“选项”面板，将第1侧（“侧1”）和第2侧（“侧2”）的深度选项均设置为（穿透）图标选项，如图12-7所示。

图12-7 设置两侧的深度选项

6）单击“拉伸”选项卡中的（完成）按钮，完成的拉伸切除效果如图12-8所示。

图12-8 完成的拉伸切除效果

5．创建拔模特征

1）在功能区的“模型”选项卡的“工程”组中单击（拔模）按钮，打开“拔模”选项卡。

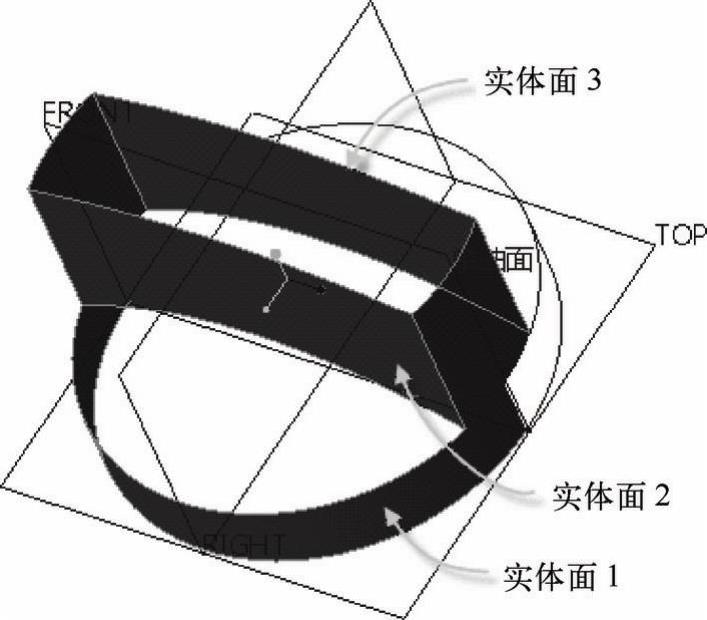

2）定义拔模曲面：选择图12-9所示的实体面1，接着按住〈Ctrl〉键的同时选择实体面2和实体面3。

3）在“拔模”选项卡中单击（拔模枢轴）收集器，将其激活，然后选择TOP基准平面。

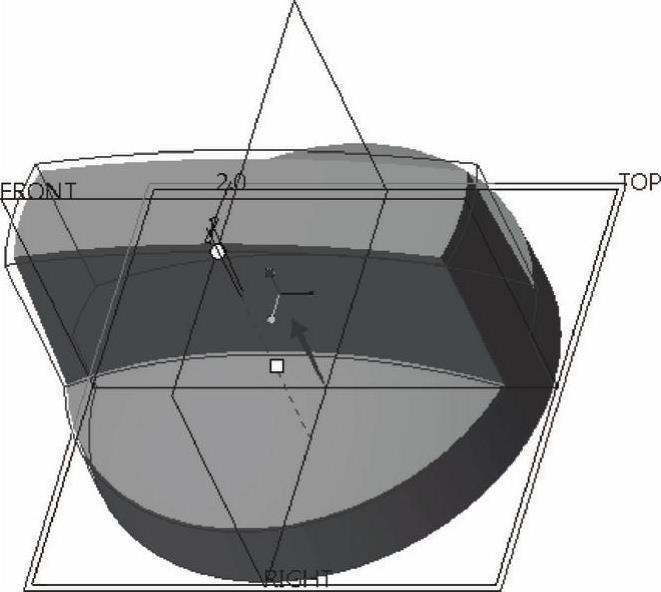

4）在（角度1）组合框中输入拔模角度“-2”。此时特征动态预览如图12-10所示。

图12-9 指定拔模曲面

图12-10 设置拔模角度

5）在“拔模”选项卡中单击（完成）按钮。

6．倒圆角1

1）在“工程”组中单击（倒圆角）按钮，打开“倒圆角”选项卡。默认时，“倒圆角”选项卡中的（切换到集模式）按钮处于被选中的状态。

2）在“倒圆角”选项卡中输入当前倒圆角集的圆角半径“3”。

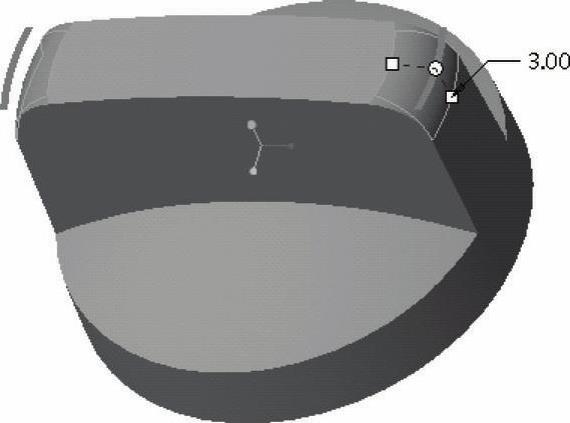

3）结合〈Ctrl〉键选择如图12-11所示的两条边线。

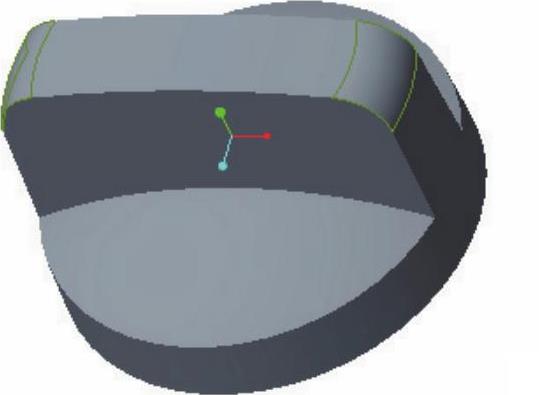

4）在“倒圆角”选项卡中单击（完成）按钮，得到的效果如图12-12所示。

图12-11 选择要倒圆角的边参考

图12-12 倒圆角1操作的效果

7．倒圆角2

1）在“工程”组中单击（倒圆角）按钮，打开“倒圆角”选项卡。默认时，“倒圆角”选项卡中的（切换到集模式）按钮处于被选中的状态。

2）在“倒圆角”选项卡中输入当前倒圆角集的圆角半径“1”。

3）结合〈Ctrl〉键选择如图12-13所示的边线。

4）在“倒圆角”选项卡中单击（完成）按钮，得到的倒圆角效果如图12-14所示。

图12-13 选择倒圆角2的边参考

图12-14 倒圆角2操作的效果

8．创建壳特征

1）在“工程”组中单击（壳）按钮，打开“壳”选项卡。

2）在“壳”选项卡的“厚度”框中输入厚度“1.9”。

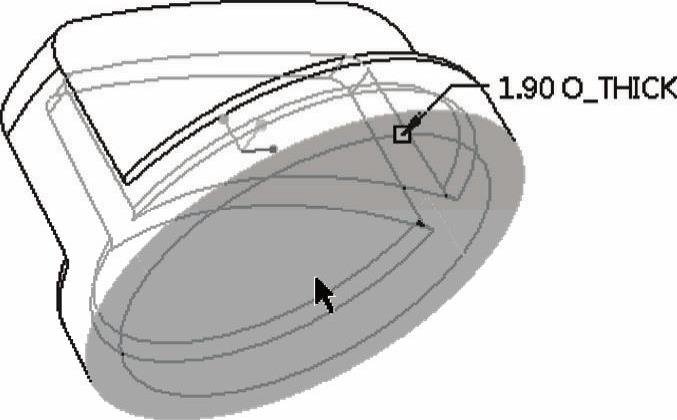

3）在“壳”选项卡中打开“参考”面板，“移除的曲面”收集器处于活动状态，选择图12-15所示的实体下端表面作为要移除的曲面。

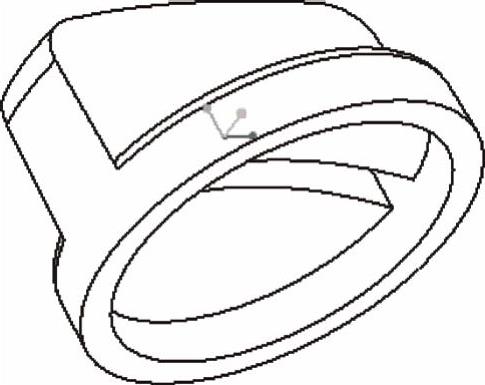

4）在“壳”选项卡中单击（完成）按钮，抽壳效果如图12-16所示。

图12-15 指定要移除的曲面（开口面）(www.chuimin.cn)

图12-16 抽壳效果

知识点拨：如果设计要求壳体内部表面的拔模角度与壳体壁外部表面的拔模角度不一样，那么可以在对外部表面进行拔模处理之前先对实体模型进行抽壳处理，然后在抽壳后分别对壳体内部表面和外部表面进行差异化的拔模处理。在这种思路下，可以巧妙地应用特征的插入模式。例如，此时可以在模型树中将“”拖到拔模特征之前，如图12-17所示，接着单击（壳）按钮对实体模型进行抽壳操作，完成抽壳操作后再将“”拖到所有特征的最后（末端），然后可以对壳体内部表面进行相应的拔模操作。

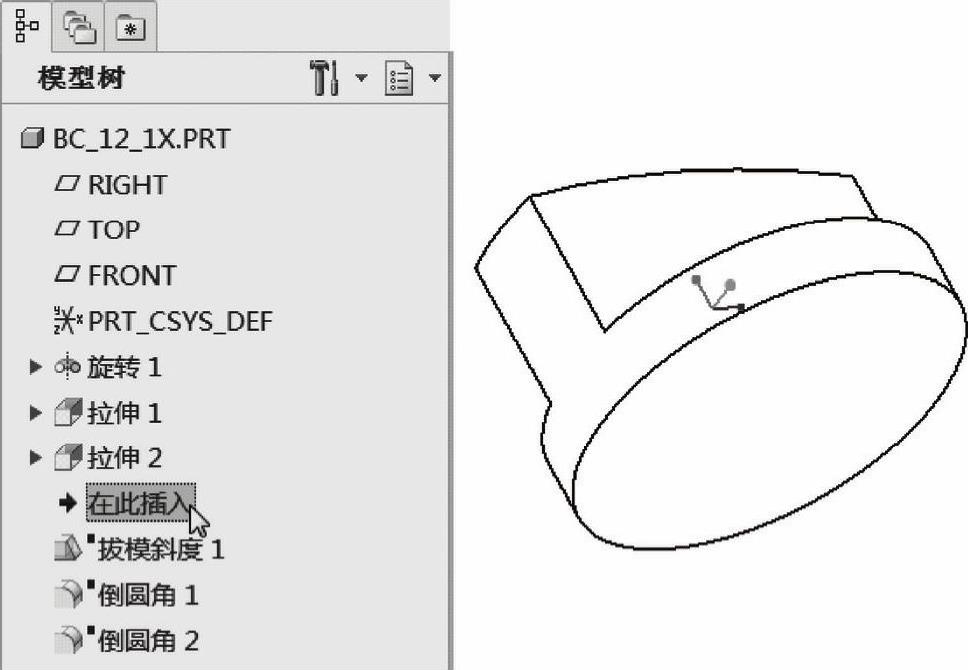

图12-17 使用特征的“插入”模式

9．创建加厚拉伸的实体特征

1）在功能区的“模型”选项卡的“形状”组中单击（拉伸）按钮，打开“拉伸”选项卡。

2）默认时，“拉伸”选项卡中的（创建实体）按钮处于被选中的状态，单击（加厚草绘）按钮。

3）打开“放置”面板，在“放置”面板中单击“定义”按钮，弹出“草绘”对话框。

4）选择TOP基准平面作为草绘平面，以RIGHT基准平面为“右”方向参考，单击“草绘”按钮，进入草绘模式。

5）绘制图12-18所示的拉伸截面，单击（确定）按钮。

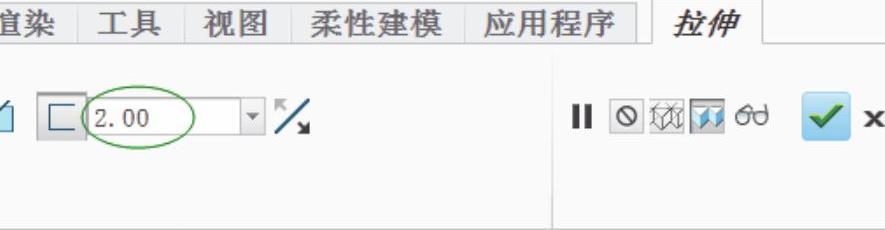

6）在“拉伸”选项卡中输入加厚的厚度“2.00”，如图12-19所示。

图12-18 绘制拉伸截面

图12-19 输入加厚的厚度值

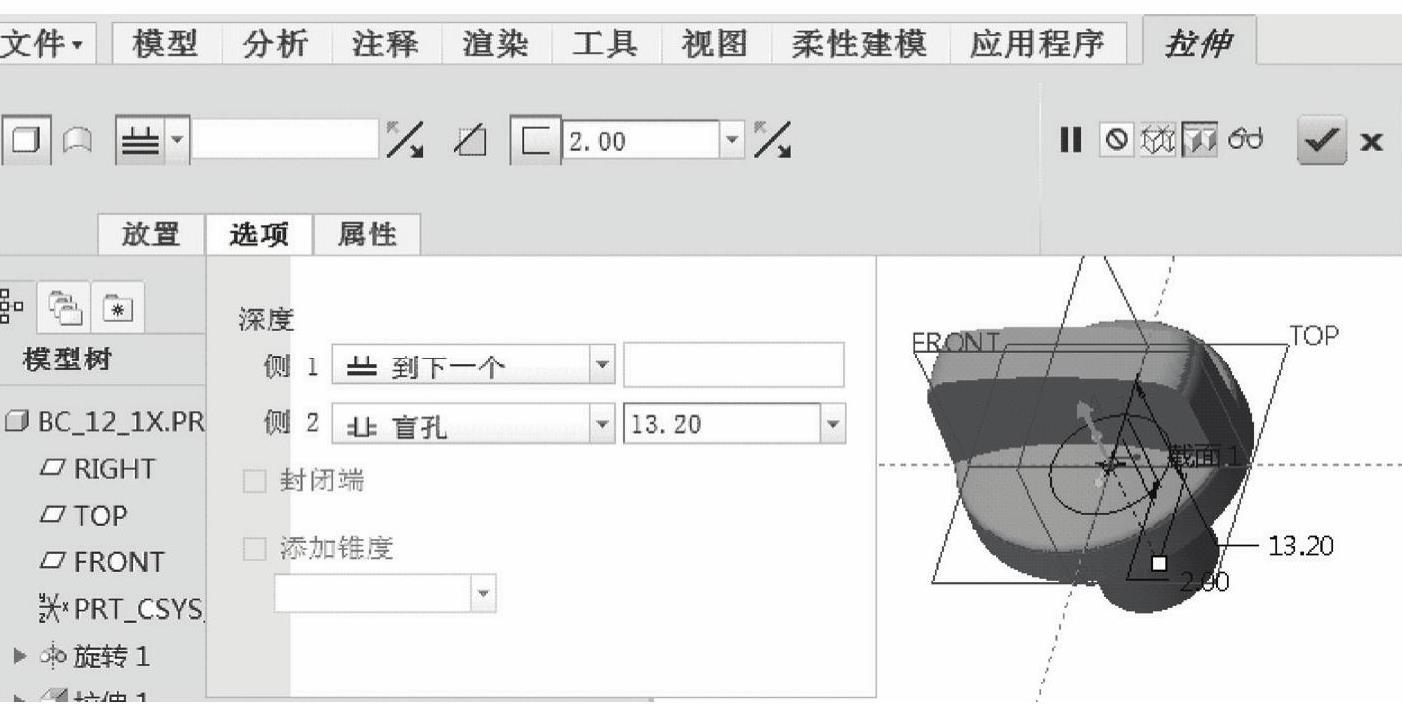

7）打开“拉伸”选项卡的“选项”面板，从“侧1”深度选项列表框中选择（到下一个）图标选项，从“侧2”深度选项列表框中选择（盲孔）图标选项，并输入其深度“13.2”，如图12-20所示。

图12-20 设置深度选项及参数

8）在“拉伸”选项卡中单击（完成）按钮。

10．创建拔模特征

1）在“工程”组中单击（拔模）按钮，打开“拔模”选项卡。

2）定义拔模曲面：选择图12-21a所示的实体圆柱曲面1，接着按住〈Ctrl〉键的同时选择实体圆柱曲面2。

3）在“拔模”选项卡中单击（拔模枢轴）收集器，将其激活，然后选择图12-21b所示的端面定义拔模枢轴。

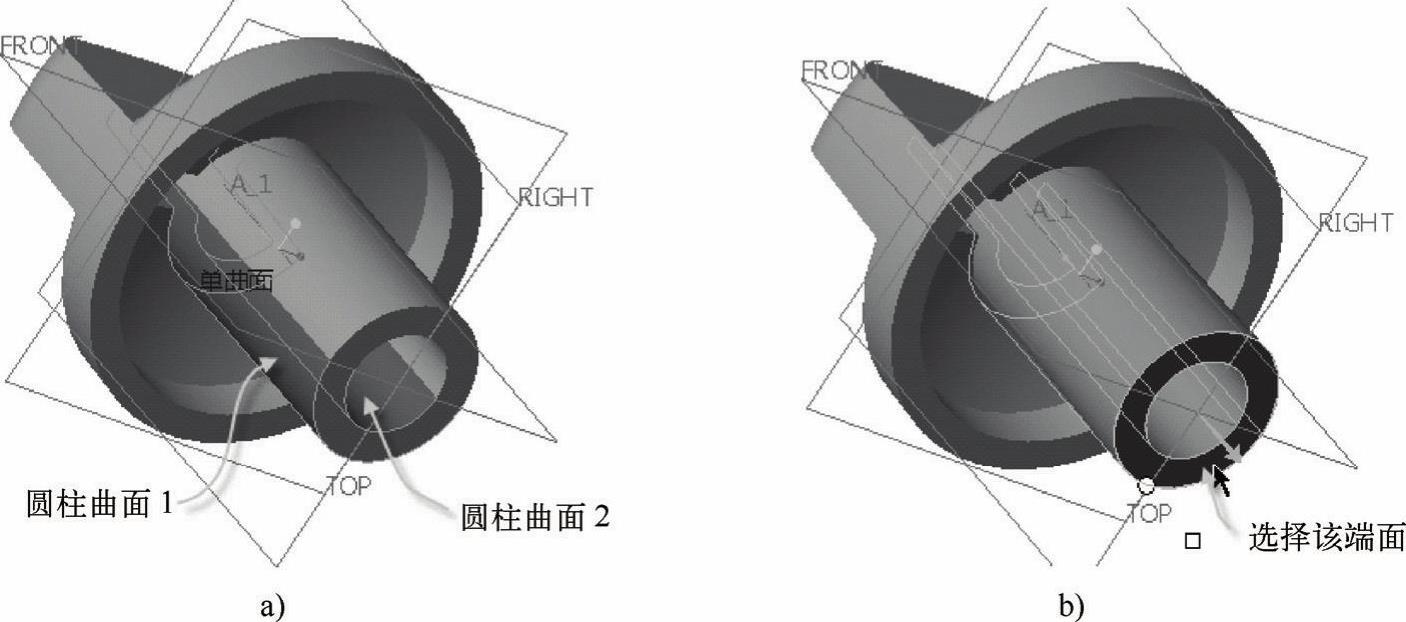

图12-21 定义拔模曲面与拔模枢轴

a)指定拔模曲面 b)选择参考面定义拔模枢轴

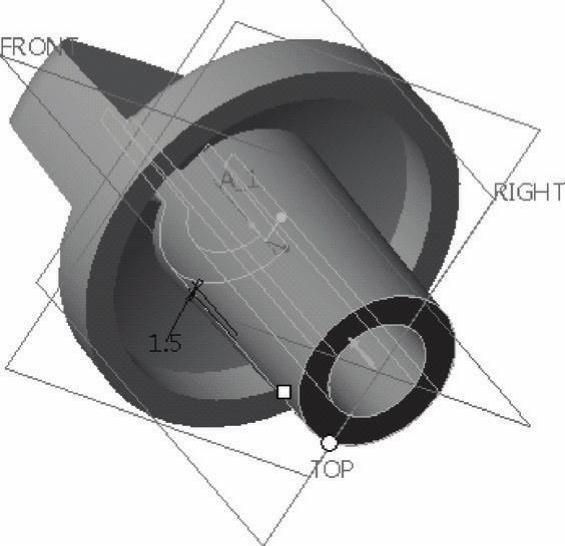

4）在“拔模”工具栏中单击（反转拖拉方向）按钮，接着在（角度1）组合框中输入拔模角度“1.5”。此时特征的动态预览如图12-22所示。

5）在“拔模”选项卡中单击（完成）按钮。

11．创建倒角特征

1）在“工程”组中单击（边倒角）按钮，打开“边倒角”选项卡。

2）在“边倒角”选项卡的列表框中选择标注形式选项为“D×D”，输入“D”值“1”。

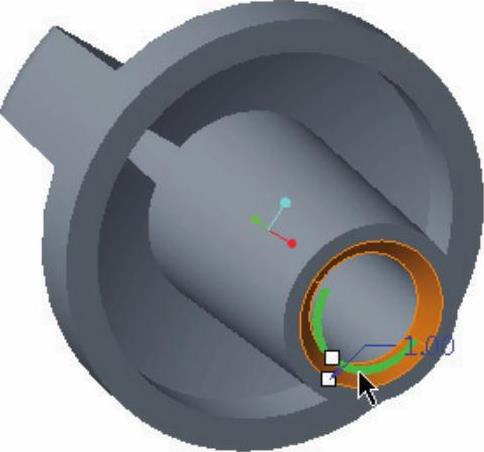

3）选择要倒角的边参考，如图12-23所示。

图12-22 创建拔模特征的动态预览

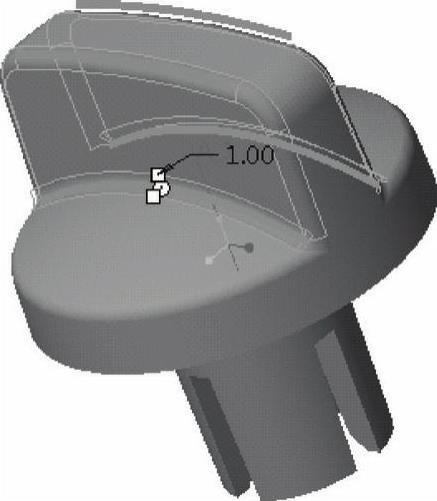

图12-23 选择要倒角的边参考

4）在“边倒角”选项卡中单击（完成）按钮。

12．以拉伸的方式切除材料

1）在功能区的“模型”选项卡的“形状”组中单击（拉伸）按钮，打开“拉伸”选项卡。

2）默认时，“拉伸”选项卡中的（创建实体）按钮处于被选中的状态，在“拉伸”选项卡中单击（去除材料）按钮。

3）打开“放置”面板，接着单击“定义”按钮，弹出“草绘”对话框。

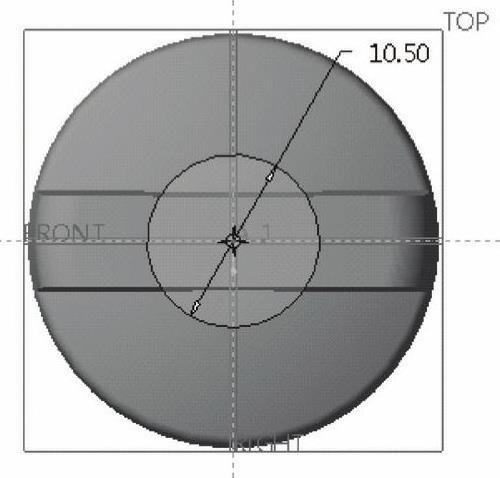

4）选择图12-24所示的圆环面作为草绘平面，以RIGHT基准平面为“上（顶）”方向参考，单击“草绘”按钮，进入草绘模式。

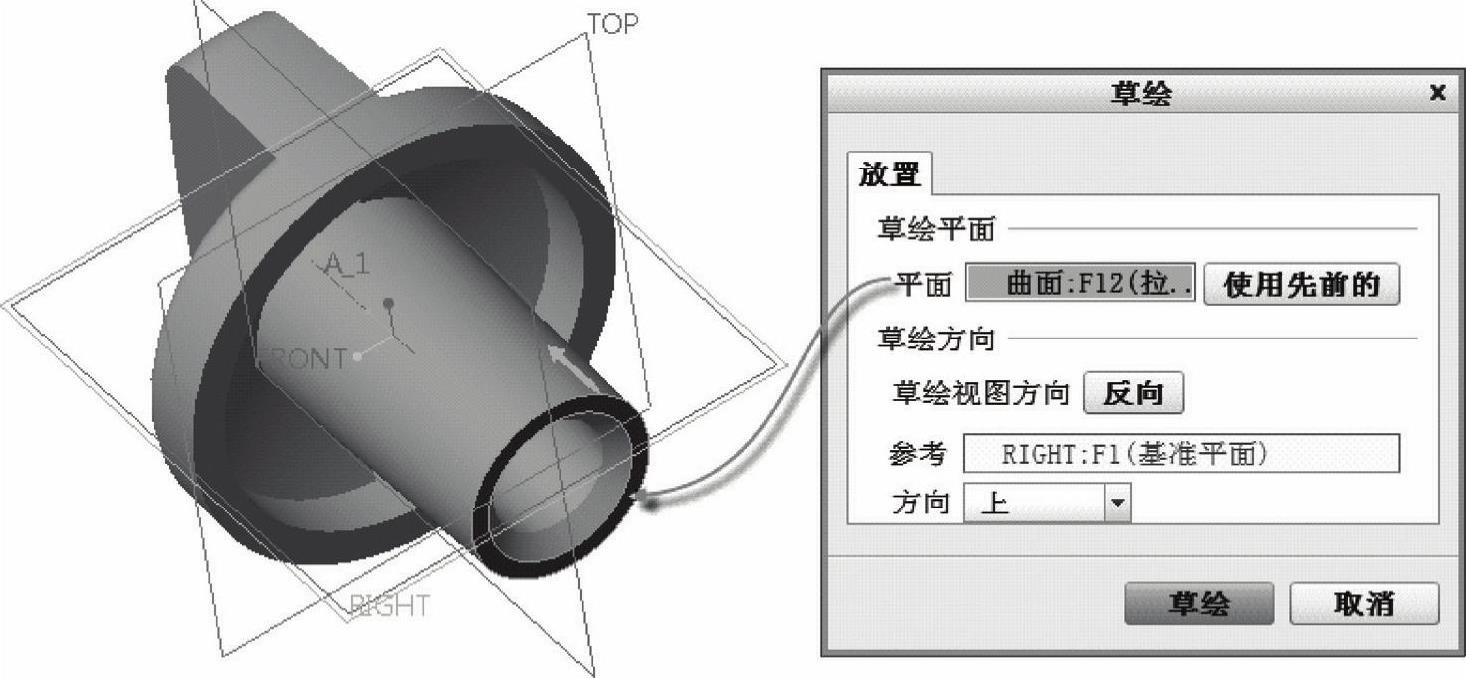

图12-24 指定草绘平面

5）绘制图12-25所示的截面，单击（确定）按钮。

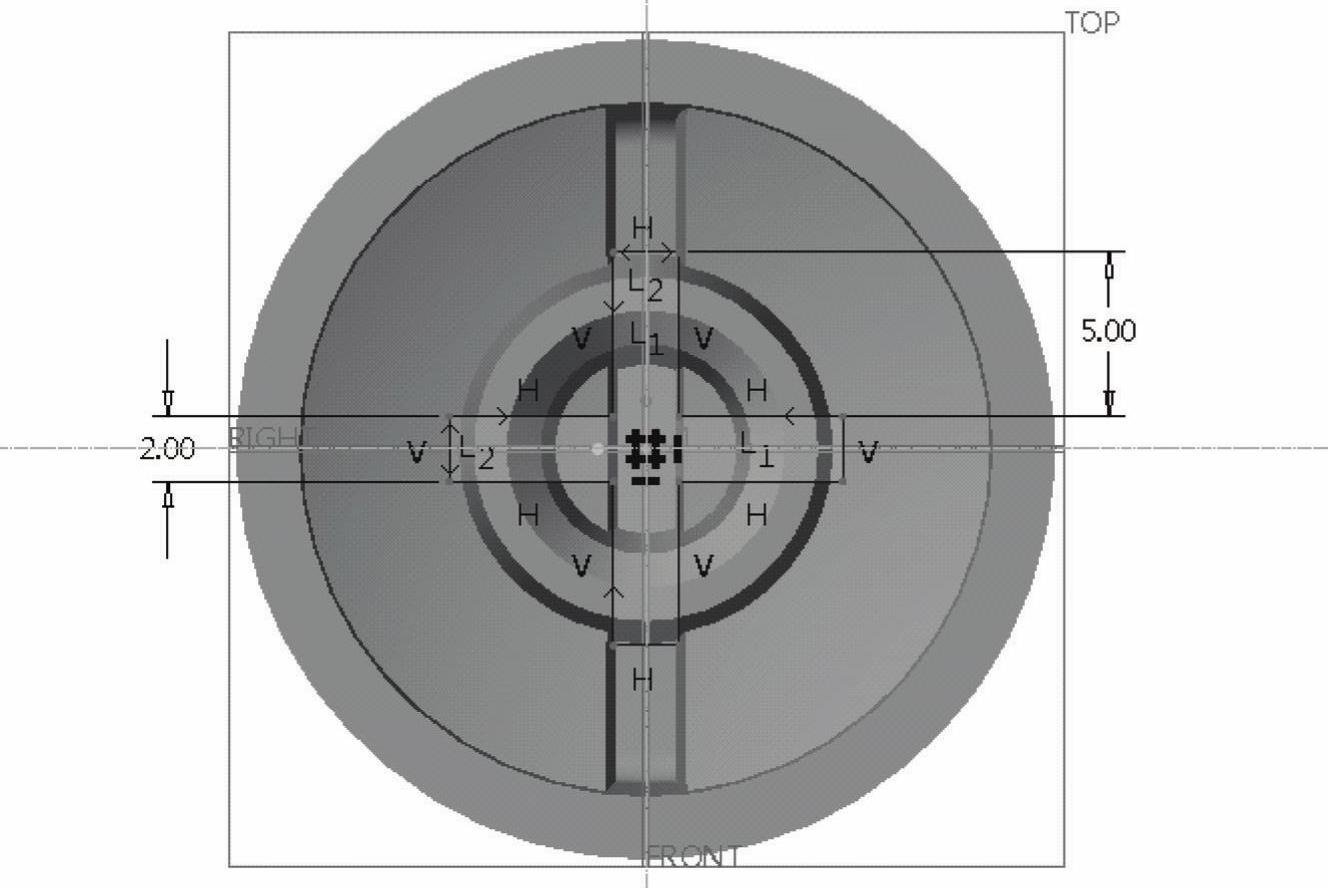

图12-25 绘制截面

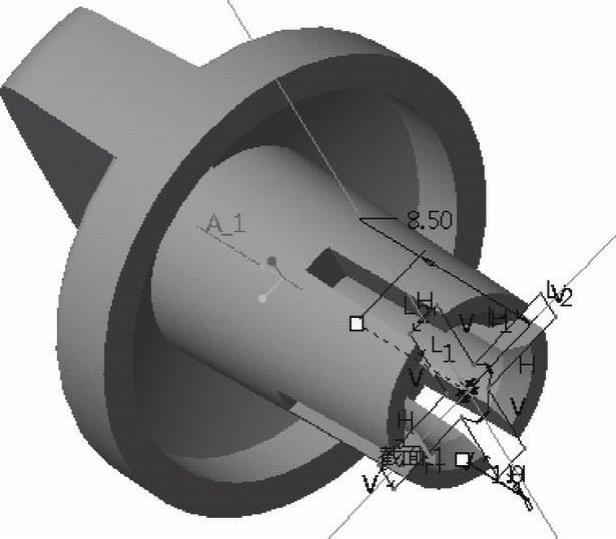

6）深度方向指向实体，输入深度值“8.5”，接着在“拉伸”选项卡中打开“选项”面板，选中“添加锥度”复选框，在“锥度”数值框中输入“-1”并按〈Enter〉键确认，此时特征几何预览如图12-26所示。

7）单击“拉伸”选项卡中的（完成）按钮，得到的模型效果如图12-27所示。

图12-26 特征几何预览

图12-27 拉伸切除的效果

13．倒圆角3

1）在“工程”组中单击（倒圆角）按钮，打开“倒圆角”选项卡。默认时，“倒圆角”选项卡中的（切换到集模式）按钮处于被选中的状态。

2）在“倒圆角”选项卡中输入当前倒圆角集的圆角半径“1”。

3）结合〈Ctrl〉键选择图12-28所示的边线。

4）在“倒圆角”选项卡中单击（完成）按钮，得到的倒圆角效果如图12-29所示。

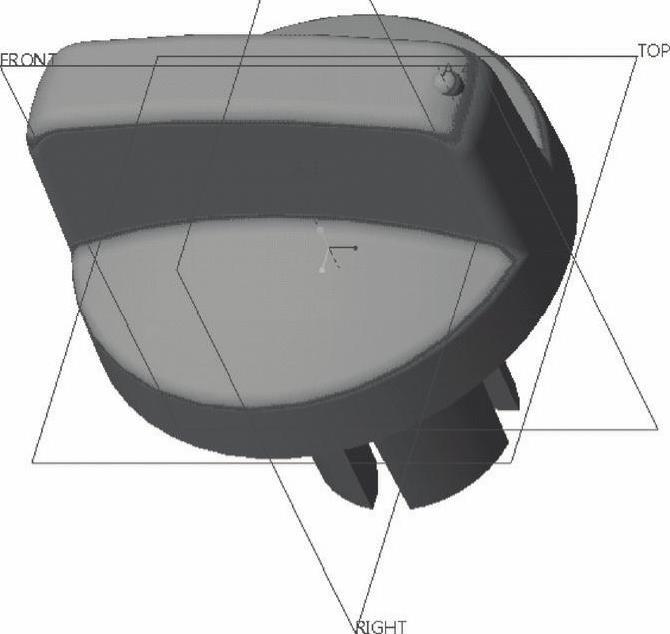

图12-28 指定边参考

图12-29 倒圆角后的效果

14．创建旋转特征

1）在功能区的“模型”选项卡的“形状”组中单击（旋转）按钮，系统打开“旋转”选项卡。默认时，“旋转”选项卡中的（创建实体）按钮处于被选中的状态。

2）将鼠标置于图形窗口中并按〈Ctrl+D〉组合键调整模型视角，选择FRONT基准平面作为草绘平面，从而快速进入草绘器中。

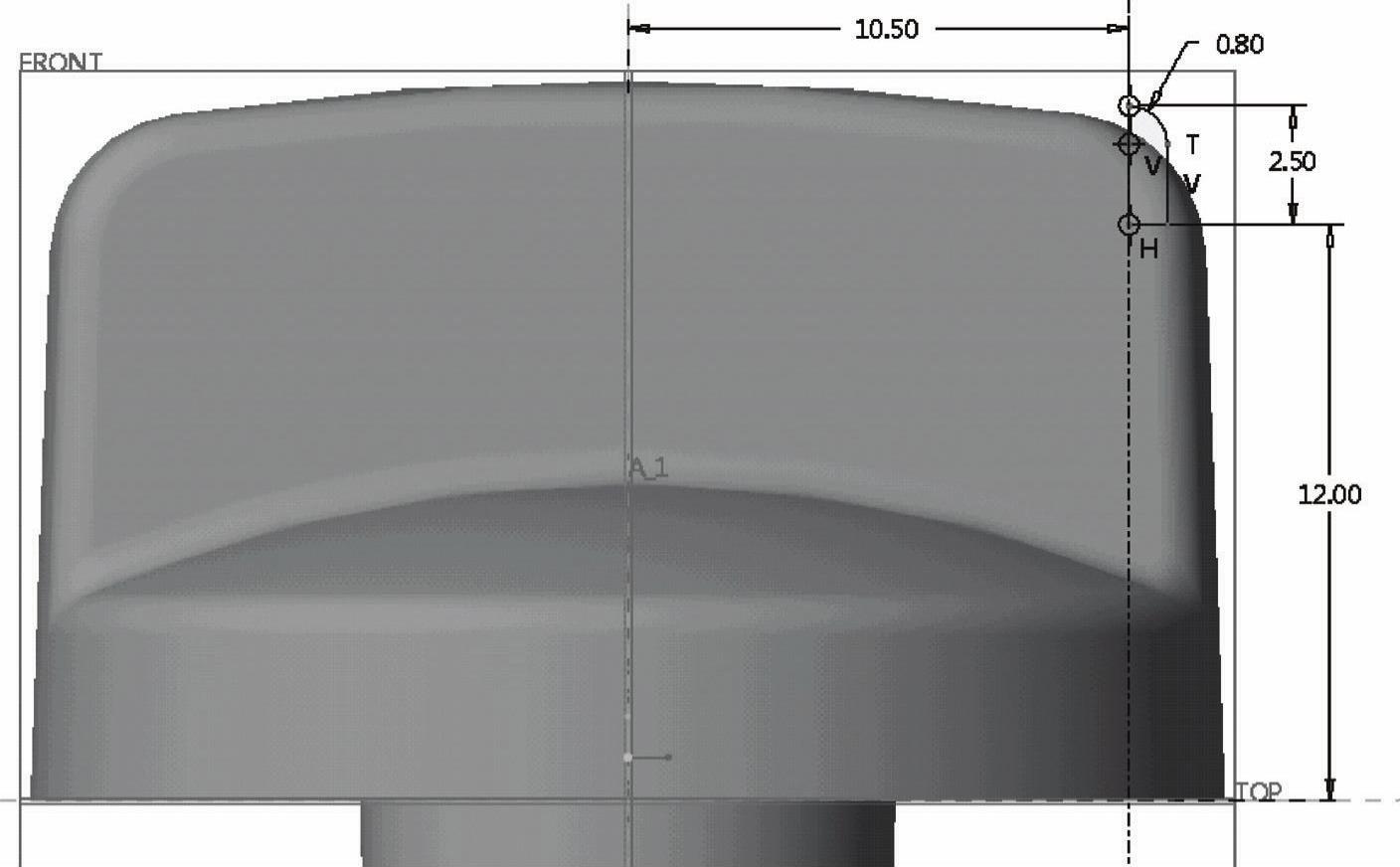

3）绘制图12-30所示的旋转截面和旋转轴，单击（确定）按钮。

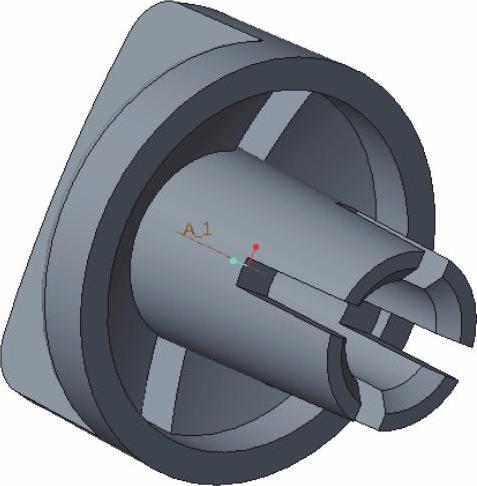

图12-30 绘制旋转截面及旋转轴

4）接受默认的旋转角度“360°”，单击“旋转”选项卡中的（完成）按钮，创建的旋转实体特征模型效果如图12-31所示。

15．保存文件

1）在“快速访问”工具栏中单击（保存）按钮，打开“保存对象”对话框。

2）指定存储地址，单击“保存对象”对话框中的“确定”按钮。Creo Parametric 3.0系统提示：“BC_12_1X已存盘”。

图12-31 创建旋转实体特征
