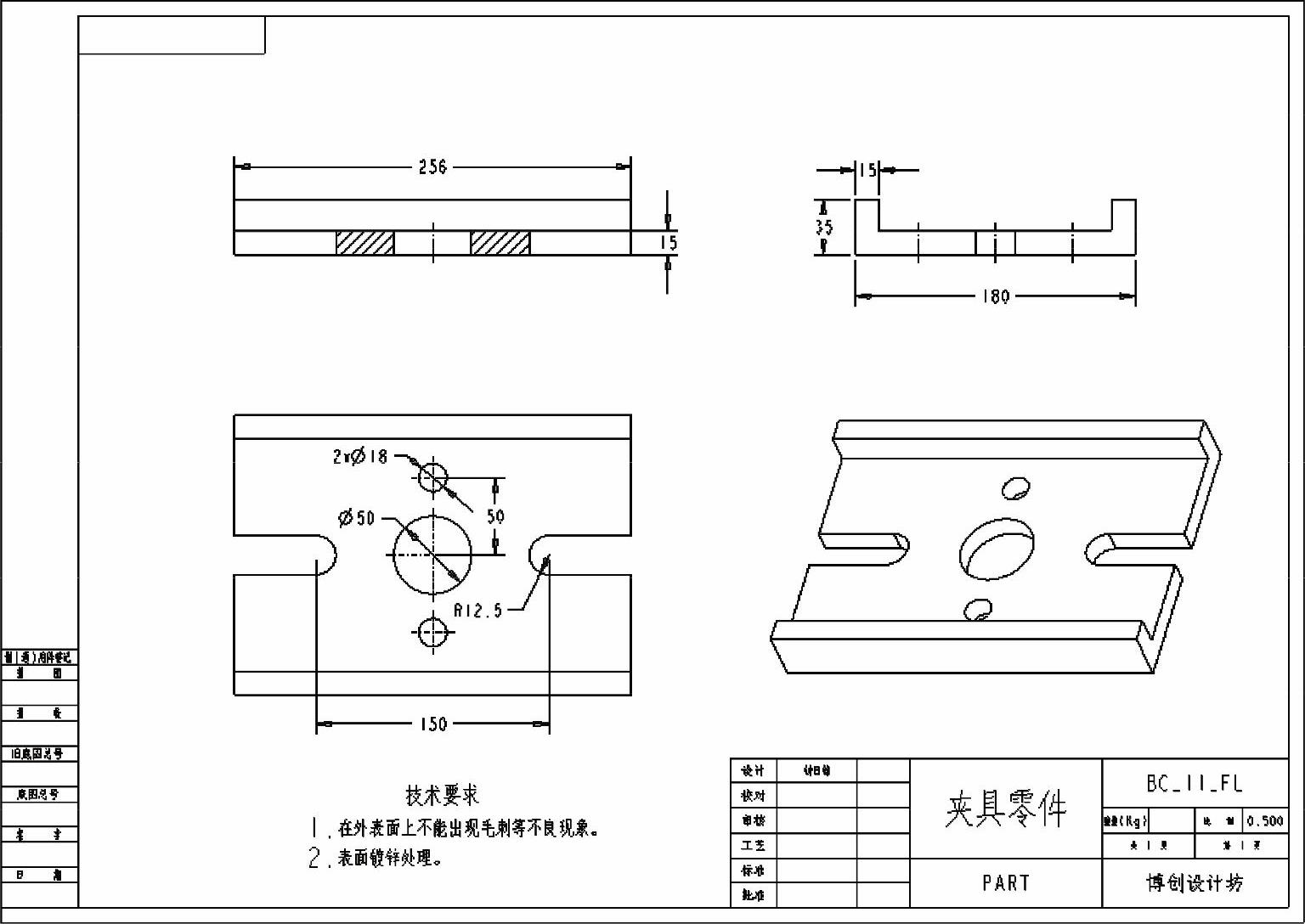

1．新建一个绘图文件

1）在“快速访问”工具栏中单击（新建）按钮，打开“新建”对话框。

2）在“新建”对话框的“类型”选项组中选择“绘图”单选按钮，在“名称”文本框中输入新名称为“BC_11_FL_D”，取消选中“使用默认模板”复选框，然后单击“确定”按钮。

3）弹出“新建绘图”对话框，“默认模型”为“BC_11_FL.PRT”，在“指定模板”选项组中选择“格式为空”单选按钮，在“格式”选项组中单击“浏览”按钮，弹出“打开”对话框，选择位于随书光盘的“CH11”文件夹中的“tsm_a3.frm”格式文件，单击“打开”按钮。

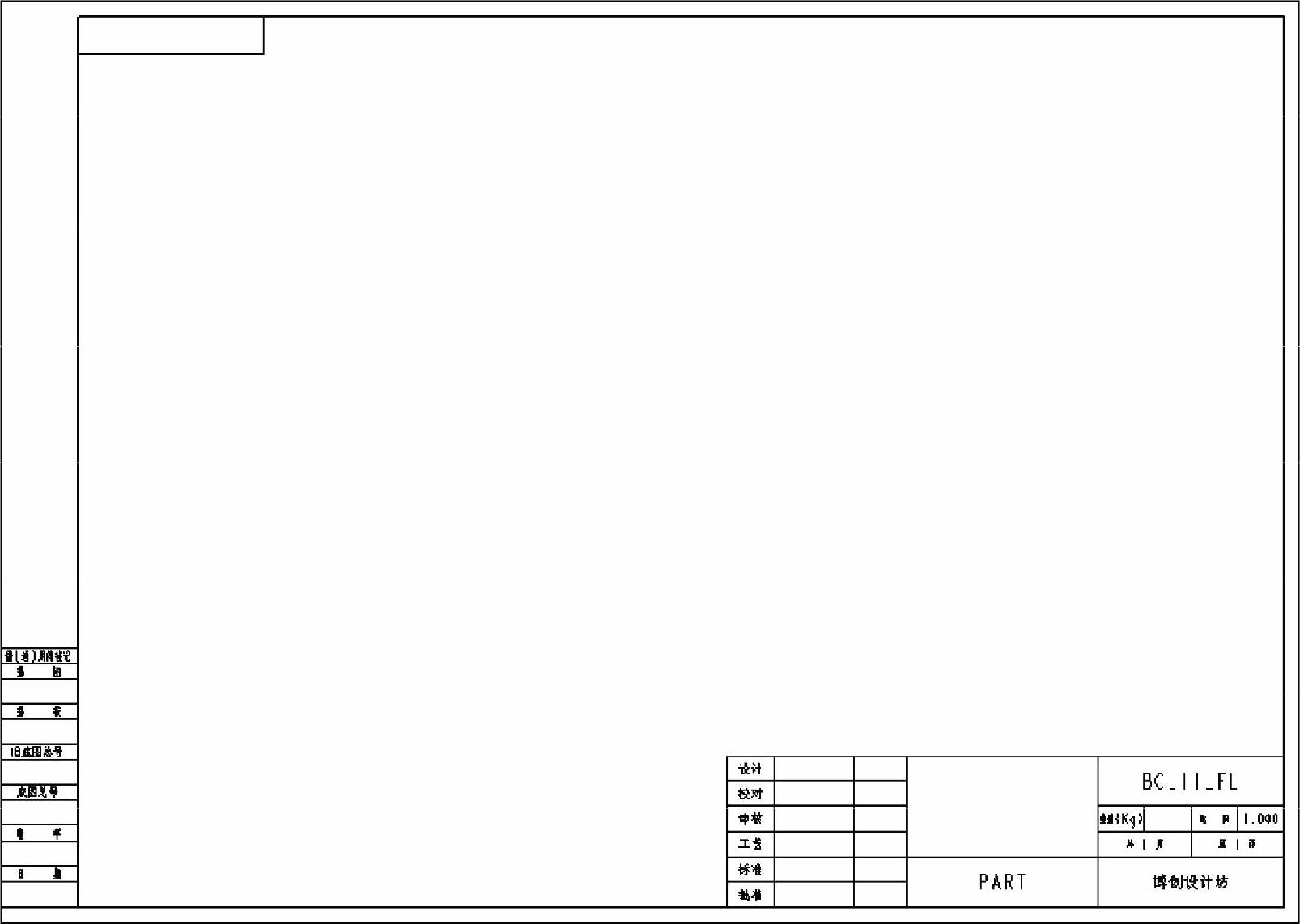

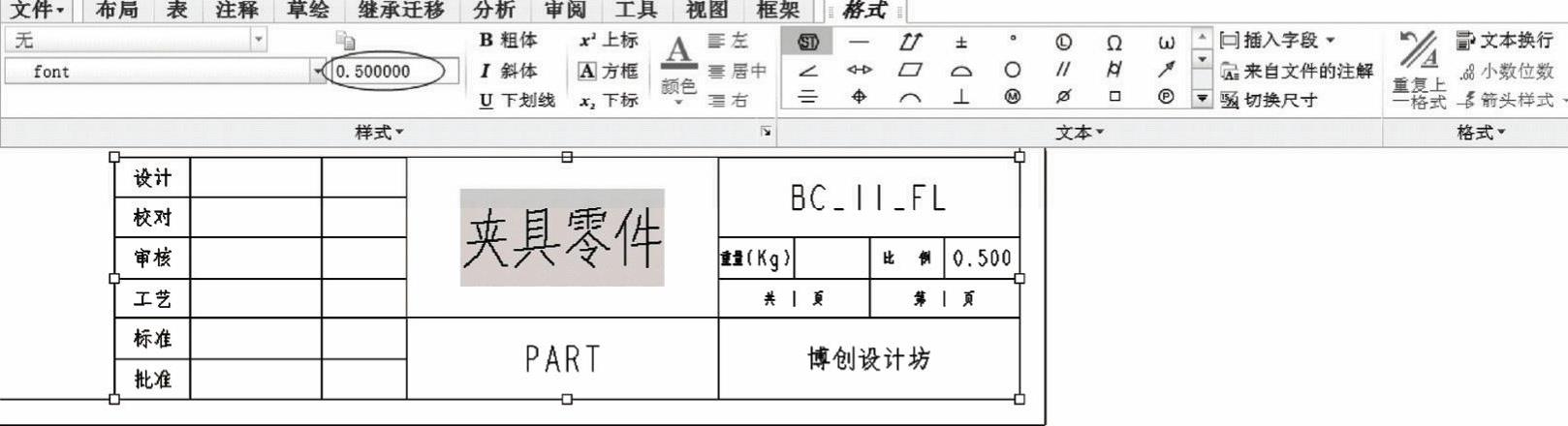

4）在“新建绘图”对话框中单击“确定”按钮，进入绘图模式。在绘图窗口中出现图11-98所示的具有图框、标题栏等的制图页面。

图11-98 制图页面

2．工程图环境设置

1）在功能区的“文件”选项卡中选择“准备”→“绘图属性”命令，系统打开“绘图属性”对话框。

2）在“绘图属性”对话框中选择“详细信息选项”对应的“更改”选项，弹出“选项”对话框。

3）在“选项”对话框的列表中查找到绘图选项“projection_type”，或者在“选项”文本框中输入“projection_type”，然后在“值”下拉列表框中选择“first_angle”，如图11-99所示。

图11-99 设置绘图选项

4）在“选项”对话框中单击“添加/更改”按钮，然后单击“确定”按钮。

5）在“绘图属性”对话框中单击“关闭”按钮。

接下去制作的工程图都符合第一象限角投影法。另外，可以设置其他一些绘图详细信息选项以更好地控制绘图视图和注释等。例如，将“view_scale_denominator”的值设置为“2”或“0”，将“view_scale_format”的选项值设置为“ratio_colon”。

3．插入一般视图

1）在功能区的“布局”选项卡的“模型视图”组中单击（常规视图）按钮。

2）在图框内的合适位置处单击以指定视图的放置位置，弹出“绘图视图”对话框，如图11-100所示。

图11-100 指定一般视图的放置位置

3）在“绘图视图”对话框的“视图类型”类别选项中，从“模型视图名”列表中选择“FRONT”，其他选项为默认值，单击“应用”按钮。

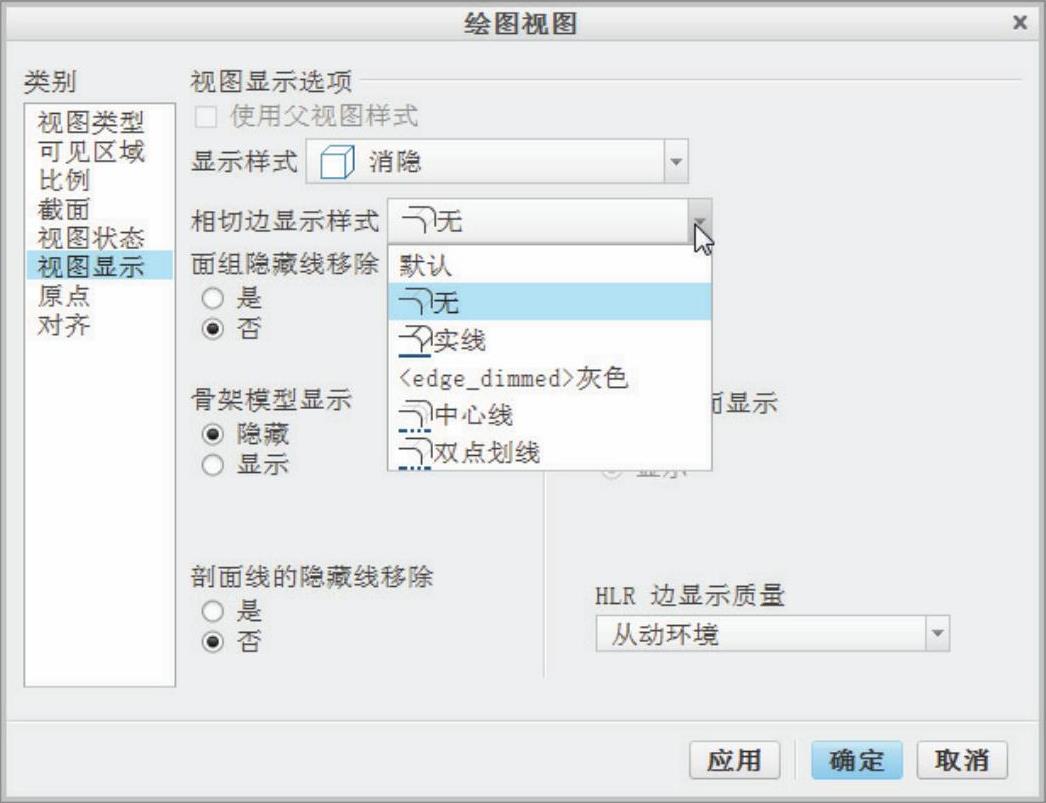

4）切换到“视图显示”类别选项，从“显示样式”下拉列表框中选择“消隐”选项，从“相切边显示样式”下拉列表框中选择“无”选项，如图11-101所示，然后单击“应用”按钮。

图11-101 设置视图显示选项

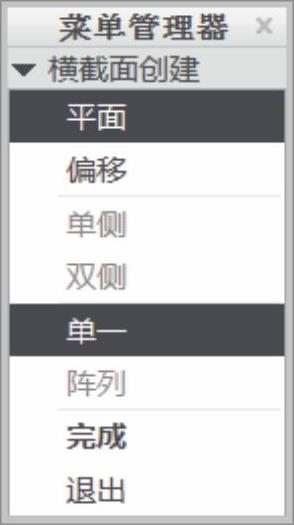

5）切换到“截面”类别选项，选择“2D截面”单选按钮，接着单击（将横截面添加到视图）按钮，默认要新建一个横截面，此时系统弹出图11-102所示的“横截面创建”菜单。从该菜单中选择“平面”→“单一”→“完成”命令，输入截面名“A”，按〈Enter〉键确认输入。

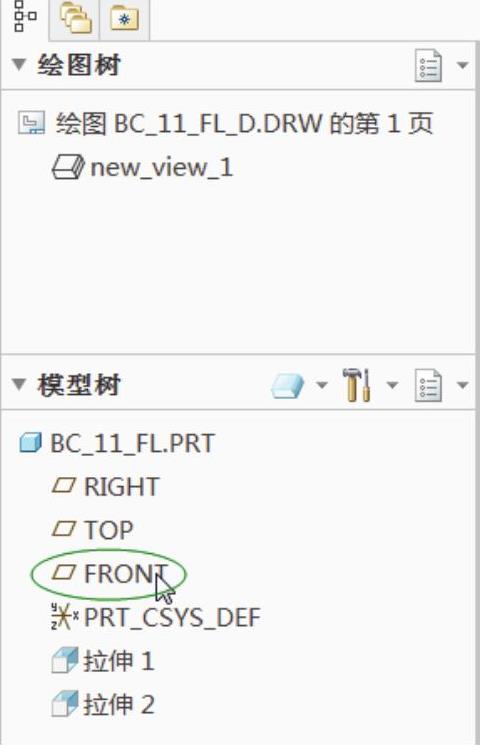

在模型树中选择图11-103所示的“FRONT”基准平面来定义平面横截面。

图11-102 “横截面创建”菜单

图11-103 定义平面横截面

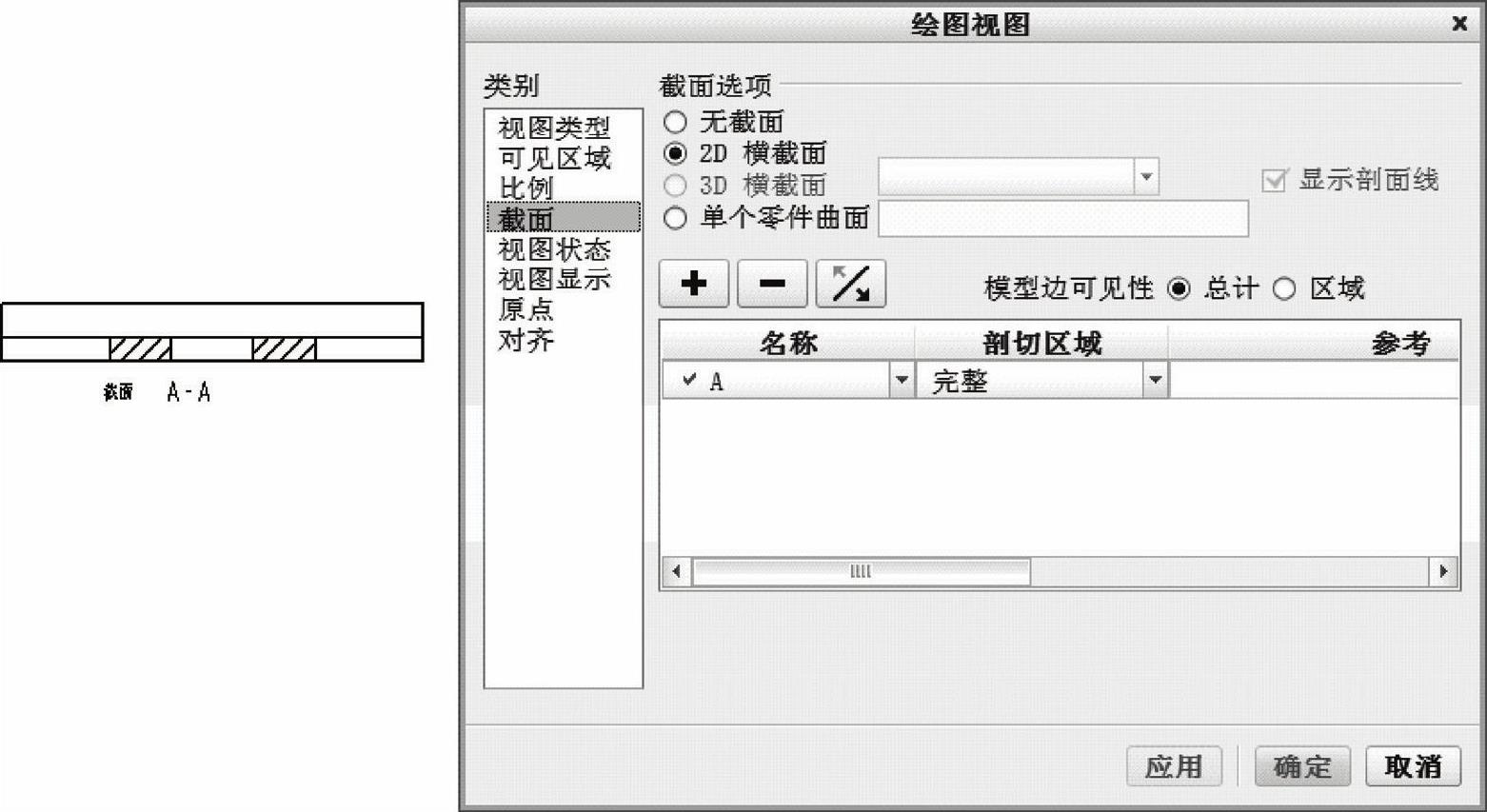

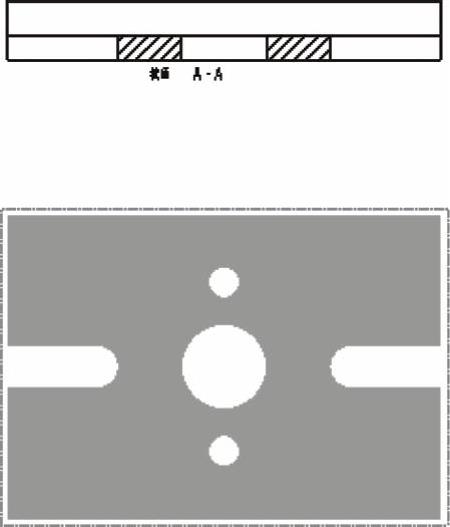

在“绘图视图”对话框中单击“应用”按钮。创建的全剖视图如图11-104所示。

图11-104 创建全剖视图

6）在“绘图视图”对话框中单击“关闭/取消”按钮。

4．设置绘图比例

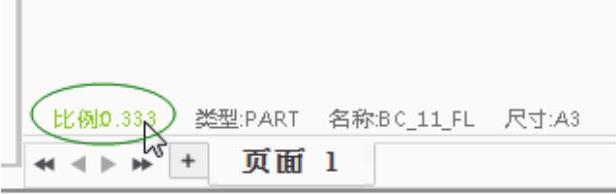

1）在绘图窗口左下角处双击比例标签，如图11-105所示。

2）在图11-106所示的文本框中输入“0.5”或“1/2”，单击（接受）按钮。

图11-105 双击比例标签

图11-106 输入比例的值

5．插入投影视图1

1）选中一般视图，在功能区的“布局”选项卡的“模型视图”组中单击（投影）按钮。

2）移动鼠标光标在父视图下方投影通道的适当位置处单击，以放置该投影视图，如图11-107所示。

3）双击该投影视图，打开“绘图视图”对话框。

4）切换到“绘图视图”对话框的“视图显示”类别选项，从“显示样式”下拉列表框中选择“消隐”选项，从“相切边显示样式”下拉列表框中选择“无”选项，然后单击“确定”按钮。此时，插入的投影视图1如图11-108所示。

图11-107 放置第一个投影视图

图11-108 完成插入投影视图1

6．插入投影视图2

1）选中第一个视图（一般视图），接着在功能区“布局”选项卡的“模型视图”组中单击（投影）按钮。

2）移动鼠标光标在父视图右方投影通道的适当位置处单击，以放置该投影视图，如图11-109所示。

图11-109 指定投影视图2的放置位置

3）双击该投影视图，打开“绘图视图”对话框。

4）切换到“绘图视图”对话框的“视图显示”类别选项，从“显示样式”下拉列表框中选择“消隐”选项，从“相切边显示样式”下拉列表框中选择“无”选项，然后单击“确定”按钮。此时，投影视图2如图11-110右图所示。

图11-110 插入投影视图2

7．微调各视图位置

1）在功能区的“布局”选项卡的“文档”组中单击（锁定视图移动）按钮以取消该工具按钮的选中状态。

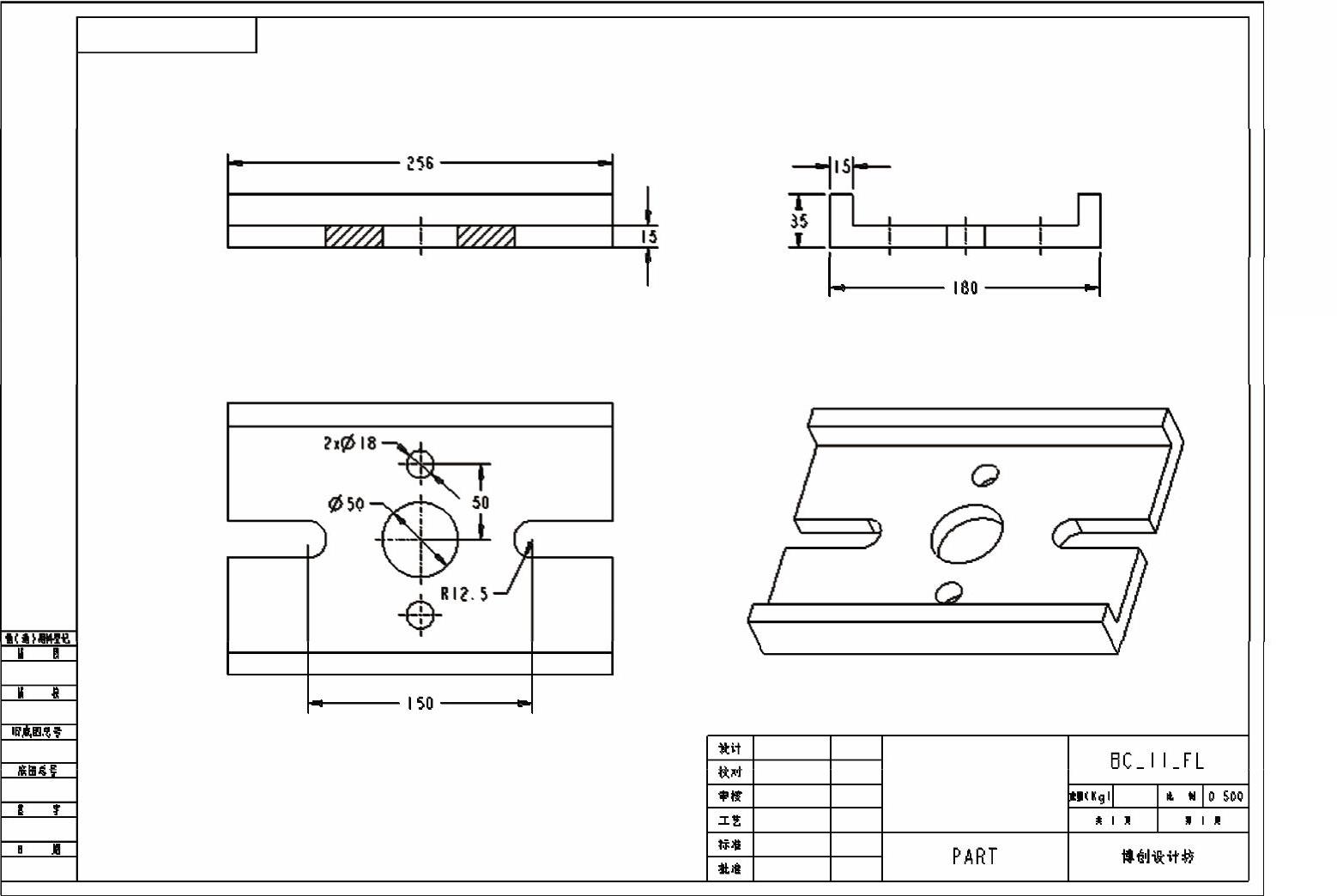

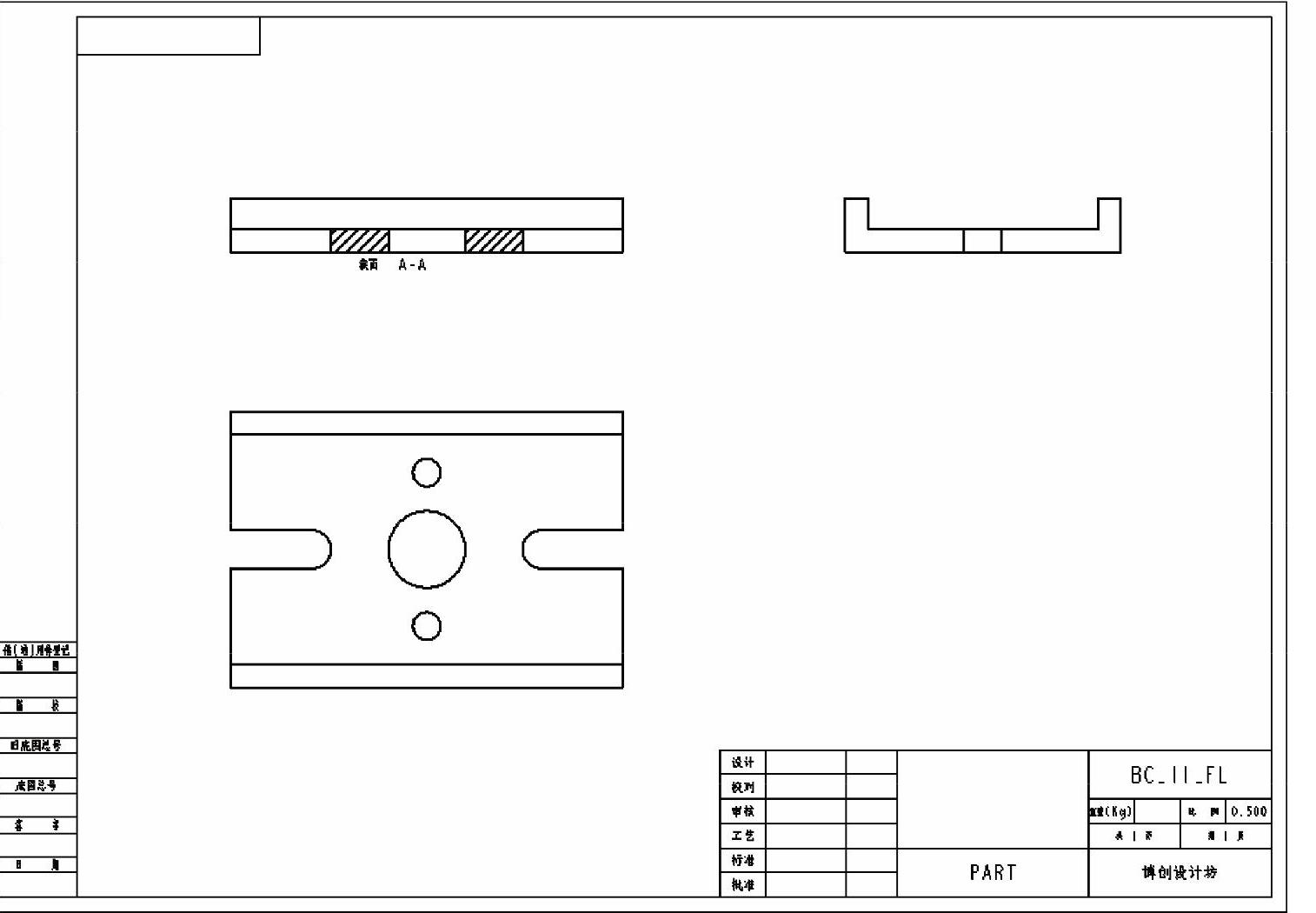

2）使用鼠标拖动的方式对各视图在图框内的放置位置进行微调，从而使整个图幅页面显得较为协调与美观，参考效果如图11-111所示。

图11-111 移动视图微调

3）调整好位置后，在功能区的“布局”选项卡的“文档”组中单击（锁定视图移动）按钮以选中该工具按钮，从而将视图位置锁定。

8．显示尺寸和轴线，并将一些尺寸移动到表达效果更好的视图

1）切换至功能区的“注释”选项卡，接着在该选项卡的“注释”组中单击（显示模型注释）按钮，打开“显示模型注释”对话框。(www.chuimin.cn)

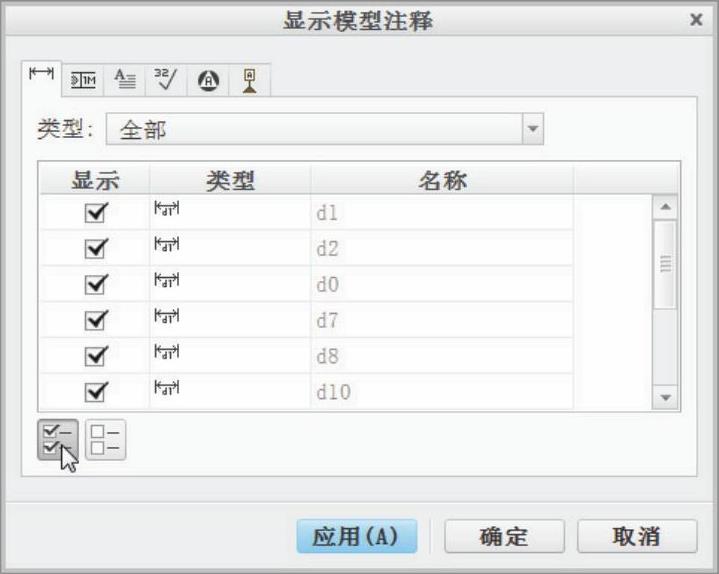

2）在“显示模型注释”对话框中，切换到（模型尺寸）选项卡，设置“类型”选项为“全部”，接着在模型树中单击零件名称，然后在对话框中单击（全选）按钮以设置全部显示所有尺寸，如图11-112所示。

3）切换到（模型基准）选项卡，单击（全选）按钮以确定全部显示所有基准轴，如图11-113所示。

图11-112 设置显示模型尺寸

图11-113 设置显示轴线

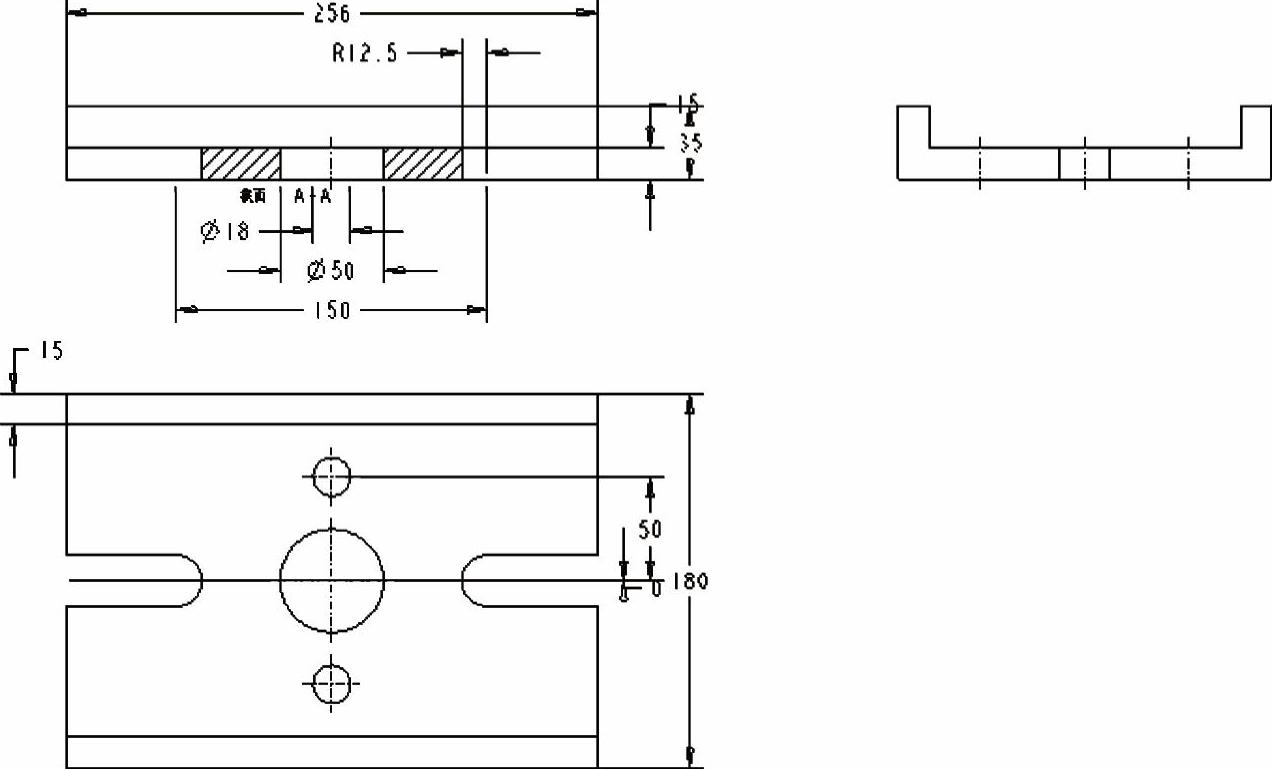

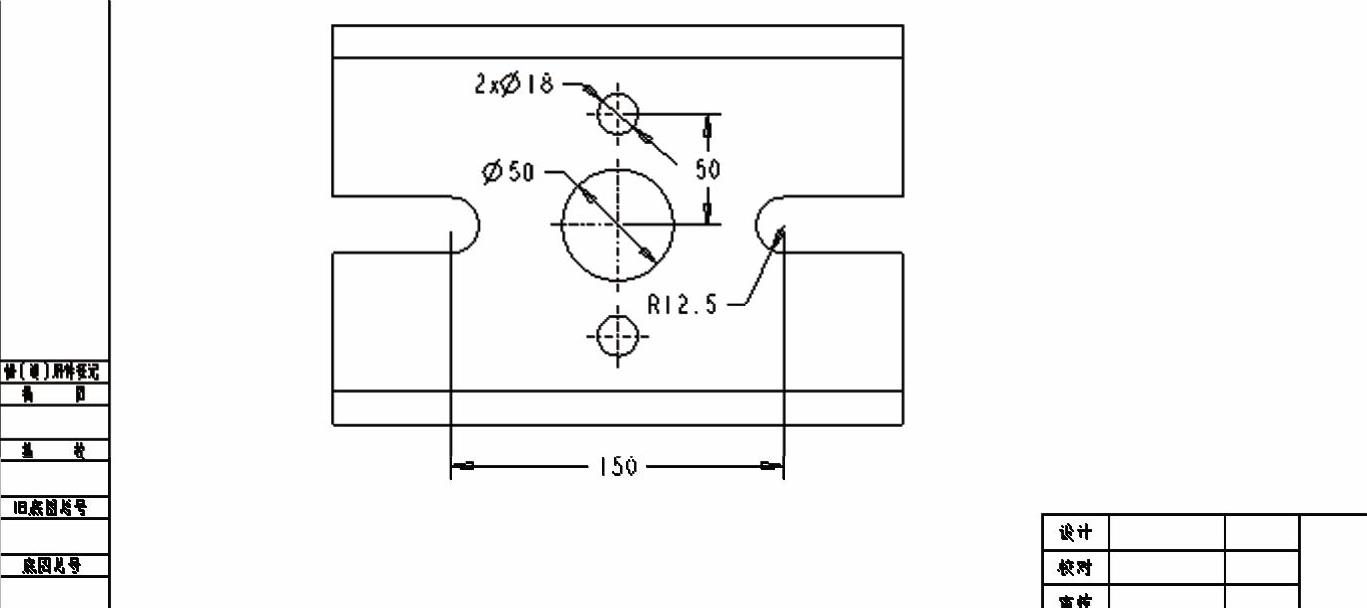

4）在“显示模型注释”对话框中单击“应用”按钮，然后关闭该对话框。显示模型指定注释（尺寸和轴线）的参考效果如图11-114所示。

图11-114 设置显示注释的参考效果

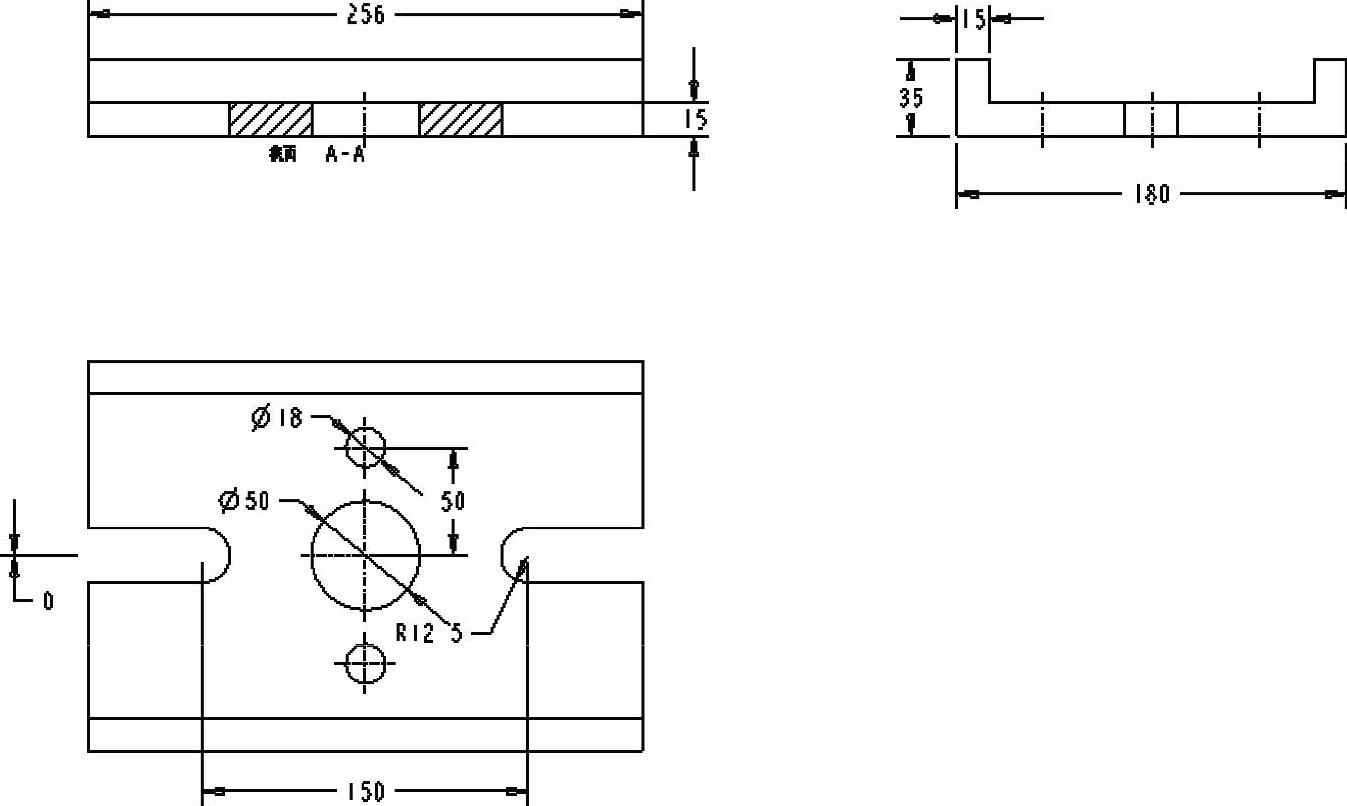

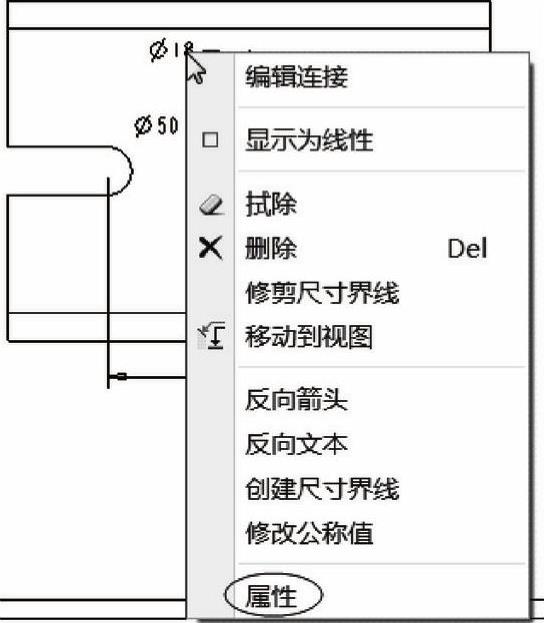

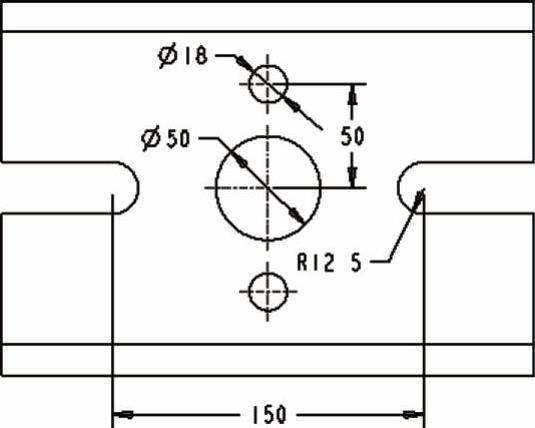

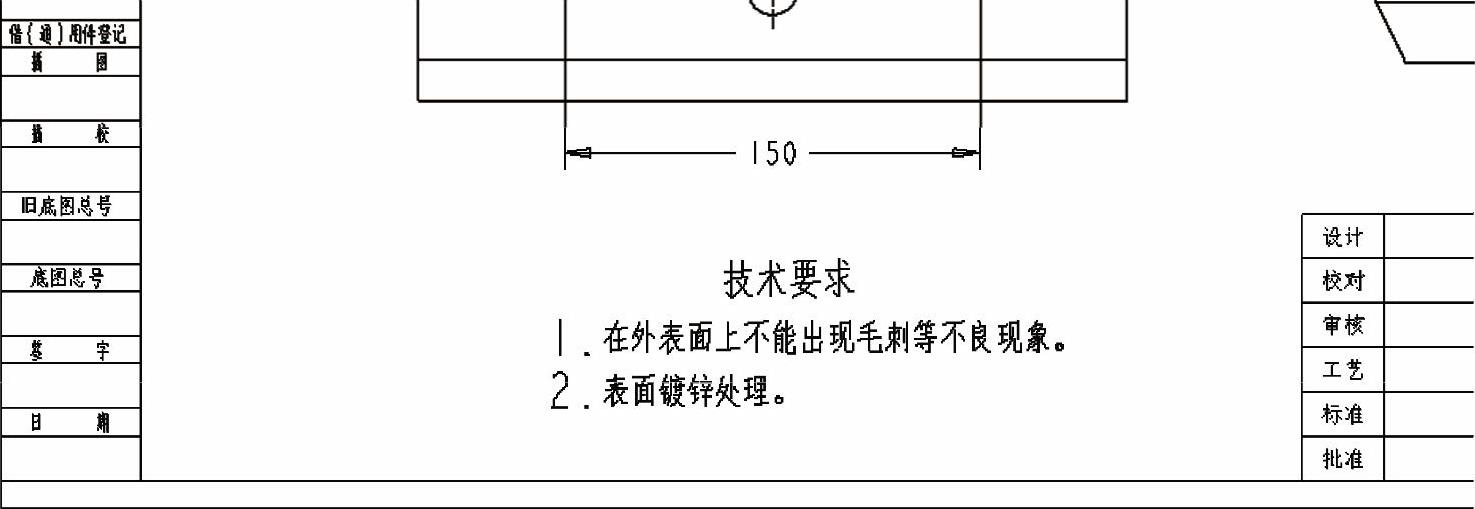

5）将一些尺寸移动到更适合的视图。其方法是先选择要移动的尺寸，接着单击鼠标右键以打开一个快捷菜单，再从该快捷菜单中选择“移动到视图”命令，然后根据提示选择合适的模型视图即可。也可以在选择要移动的尺寸后，在“注释”选项卡的“编辑”组中单击（移动到视图）按钮，然后选择合适的模型视图。完成将部分尺寸项目从一个视图移动到另一个更适合视图的效果如图11-115所示。
