1．新建一个零件文件

1）单击（新建）按钮，弹出“新建”对话框。

2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，在“名称”文本框中输入“BC_11_FL”，取消选中“使用默认模板”复选框，单击“确定”按钮。

3）系统弹出“新文件选项”对话框，选择“mmns_part_solid”模板，然后单击“确定”按钮，进入零件设计模式。

2．创建拉伸实体特征

1）在功能区的“模型”选项卡的“形状”组中单击（拉伸）按钮，功能区出现“拉伸”选项卡。

2）默认时，“拉伸”选项卡中的（创建实体）按钮处于被选中的状态，打开“放置”面板。

3）在“放置”面板中单击“定义”按钮，弹出“草绘”对话框。

4）选择RIGHT基准平面作为草绘平面，以TOP基准平面为“左”方向参考，单击“草绘”按钮，进入草绘模式。

5）绘制图11-93所示的截面，单击（确定）按钮。

6）在“拉伸”选项卡的“侧1”深度选项列表框中选择（对称）图标选项，然后设置拉伸深度（长度）为“256”。

7）在“拉伸”选项卡中单击（完成）按钮，创建的第一个拉伸实体特征如图11-94所示。

图11-93 绘制截面

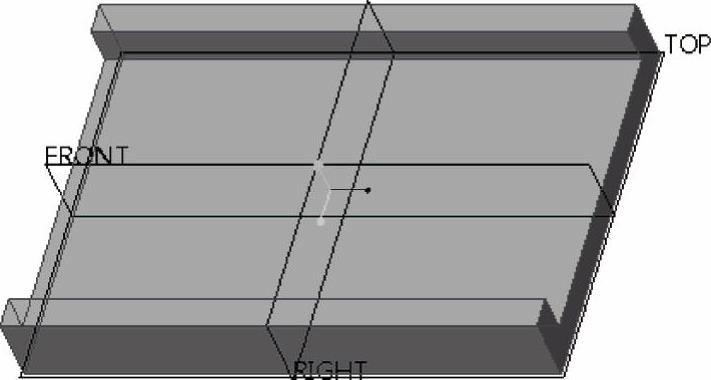

图11-94 创建的拉伸实体特征

3．以拉伸的方式切除材料(www.chuimin.cn)

1）在功能区的“模型”选项卡的“形状”组中单击（拉伸）按钮，功能区出现“拉伸”选项卡。

2）默认时，“拉伸”选项卡中的（创建实体）按钮处于被选中的状态，在“拉伸”选项卡中单击（去除材料）按钮。

3）选择TOP基准平面作为草绘平面，快速进入草绘模式。此时可以在功能区出现的“草绘”选项卡中单击“设置”组中的（草绘设置）按钮，弹出“草绘”对话框，从中可以看到默认端点草绘方向参考为RIGHT基准平面，其方向选项为“右”，然后单击“草绘”按钮。此外，用户可以在“设置”组中单击（参考）按钮，弹出“参考”对话框，接着增加指定参考以便于截面绘制，单击“关闭”按钮。

4）绘制图11-95所示的截面，单击（确定）按钮。

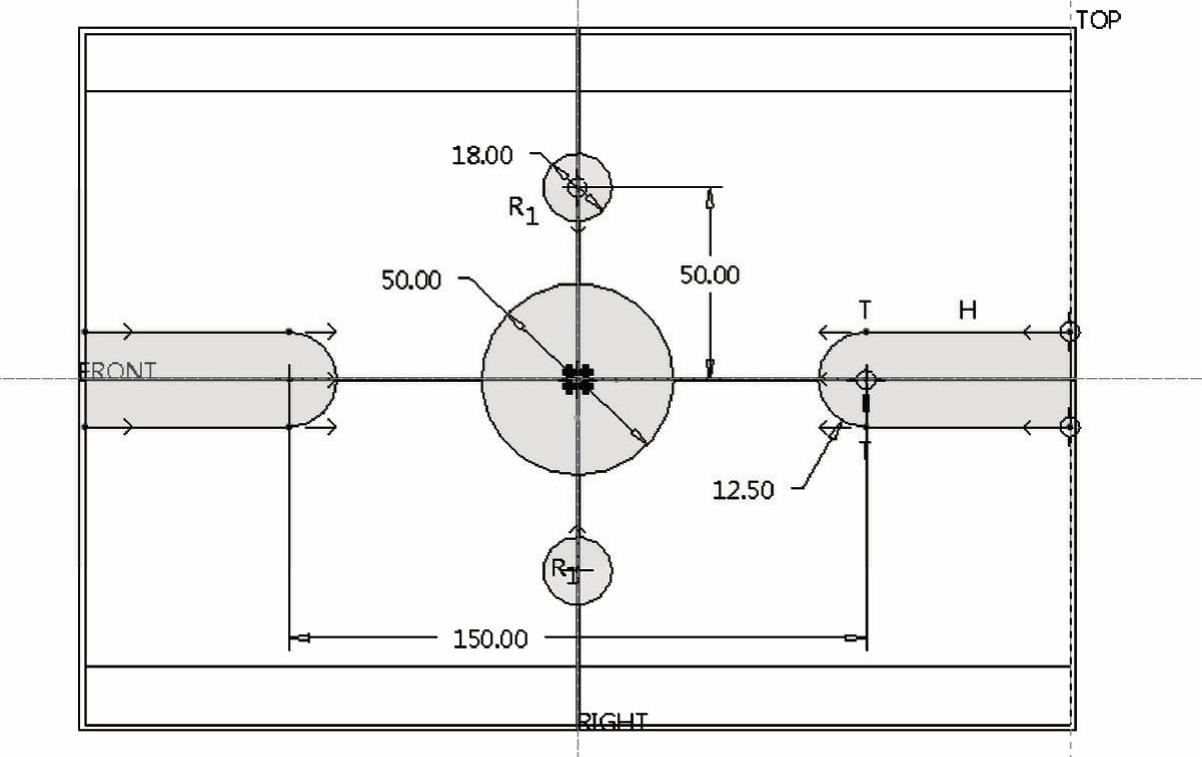

图11-95 绘制截面

5）单击（将拉伸的深度方向更改为草绘的另一侧，简称深度方向）按钮，并从深度选项列表框中选择（穿透）图标选项，此时按〈Ctrl+D〉快捷键以默认的标准方向视角显示模型，效果如图11-96所示。

6）在“拉伸”选项卡中单击（完成）按钮，以拉伸方式切除出的模型效果如图11-97所示。

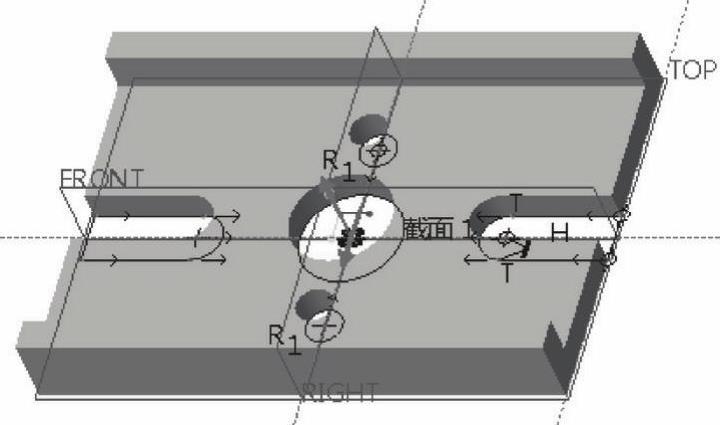

图11-96 动态几何预览

图11-97 完成的三维模型效果

4．保存文件

1）在“快速访问”工具栏中单击（保存）按钮，弹出“保存对象”对话框。

2）通过“保存对象”对话框指定存储地址，单击“确定”按钮。Creo Parametric系统提示：“BC_11_FL”已存盘。
