Creo3.0：轻松创建报表
【摘要】：在Creo Parametric 3.0绘图模式下，可以创建动态、自定义的报表，即可以从绘图生成特定的报告。在绘图模式下，利用功能区的“表”选项卡中的相关工具命令可创建和定制所需的表格，并通过在表单元格之间定义重复区域，可以向报告中添加模型数据。图11-90 具有装配视图的报表
在Creo Parametric 3.0绘图模式下，可以创建动态、自定义的报表，即可以从绘图生成特定的报告。在绘图模式下，利用功能区的“表”选项卡中的相关工具命令可创建和定制所需的表格，并通过在表单元格之间定义重复区域，可以向报告中添加模型数据。该报告会根据需要自动添加或减去行或列，以便在模型变化时进行更新。另外，用户也可以使用下列技术处理报表中出现的数据（摘自Creo Parametric官方帮助文件）。
添加过滤器以去除报表、绘图表或布局表中出现的特定数据类型。
搜索递归或顶级组件数据以进行显示。
单独或作为一个组列出报表、绘图表或布局表中重复出现的模型数据。
在对装配进行修改时，可直接将装配的元件球标同自定义的BOM（Bill of Material，
材料清单）连接起来，并自动更新。(www.chuimin.cn)
本节只介绍从绘图生成报告的基本概念，具体的内容请仔细研习Creo Parametric帮助文件或其他相关的学习或参考资料。读者在学习及实际工作中，需要结合实际应用慢慢地了解乃至掌握从绘图生成报告的以下知识：在报告中使用重复区域，在报告中使用参数值，格式化报告表，在报告中使用过滤器，在重复区域中排序，为重复区域编制索引，使用注释单元，在报告中使用带参数的破折号，为报告编写关系，以及定制材料清单等。

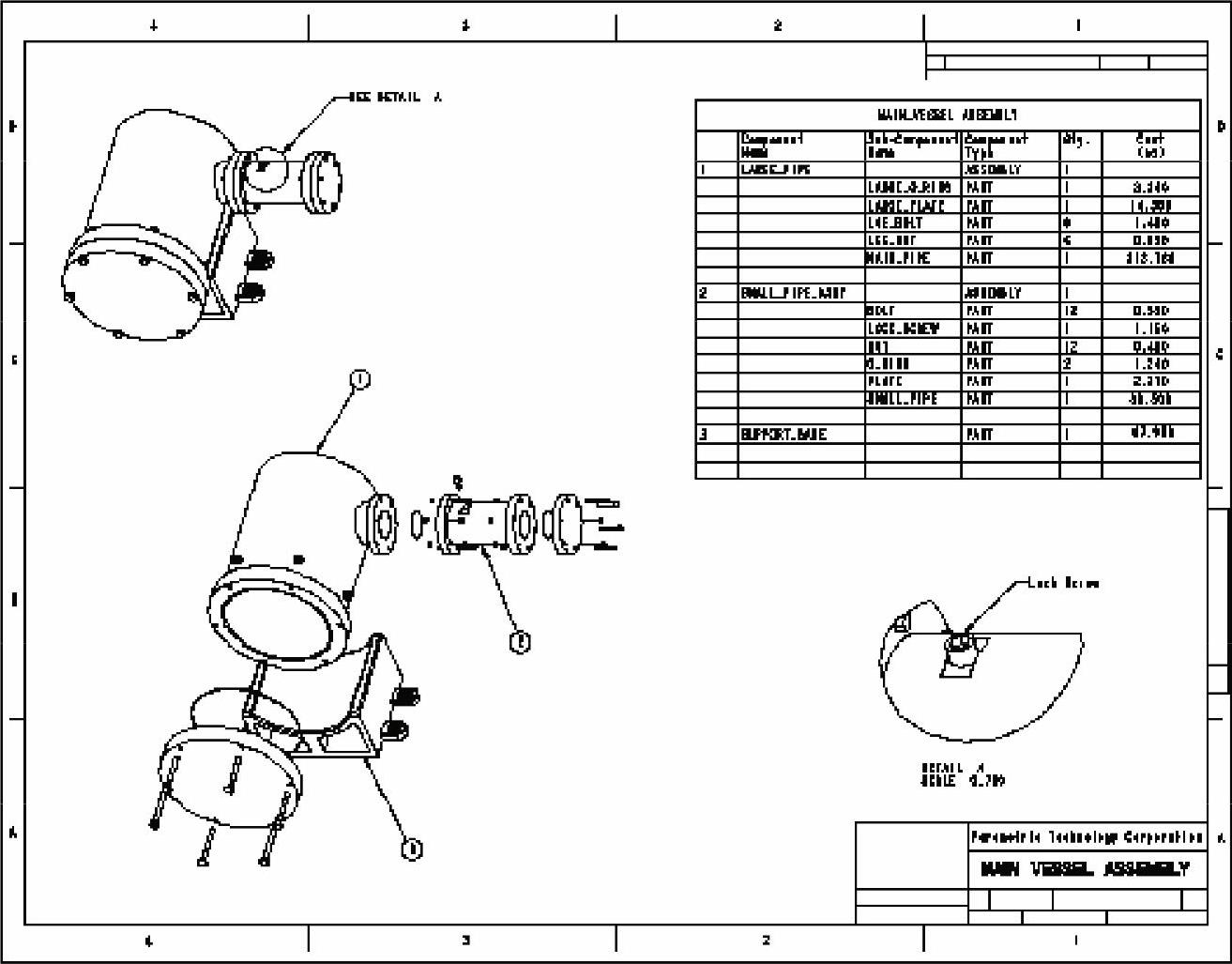

在Creo Parametric 3.0绘图模式下，利用报告功能可以生成诸如族表、相关表及图形线列表等多种类型的输出。图11-90所示是一个常见的报表示例，该工程图提供了定制的材料清单（BOM）。
图11-90 具有装配视图的报表
