在实际设计工作中,使用层来控制绘图详图是很有用的。通常,根据需要隐藏或显示某些层。可以为特定层指定多个注释,而在出图前将其隐藏。将绘图项目放置到层上主要有如下两种方式。
1.手工放置
手工放置是指在将项目添加到绘图中后将其放置到层上。可以单独地选择要添加的项目,或者可使用区域选择。手工将绘图项目放置到层上的方法简述如下。
1)在模型树中,单击(显示)按钮,从其下拉菜单中选中“层树”命令,则列出全部现有层。
2)如果要创建新层,则单击(层)按钮,从其下拉菜单中选择“新建层”命令,打开“层属性”对话框。
如果要将项目放置到一个现有层上,则右击该层,然后从快捷菜单中选择“层属性”命令,打开“层属性”对话框。
3)在“层属性”对话框中指定层名称,在“内容”选项卡中选中“包括”按钮,接着从图形窗口或模型树中选择所需的项目,所包括的项目后将出现一个“”图标,如图11-88所示。
4)在“层属性”对话框中单击“确定”按钮。
若是创建新层,该新层便出现在层树中,图11-89所示的“BC_A”层。(www.chuimin.cn)

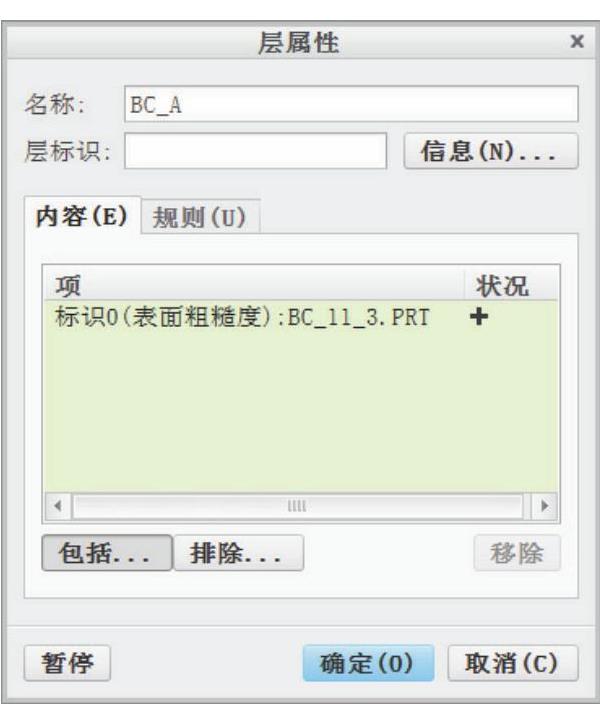

图11-88 “层属性”对话框

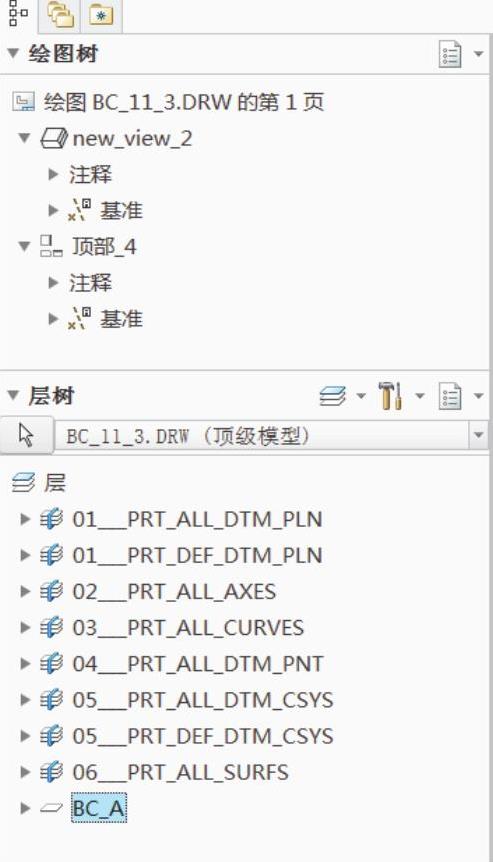

图11-89 新建具有手工放置项目的层
2.使用默认层
定义在创建完成后自动将其放置到层上的特定项目。
通过设置“def_layer”配置选项创建一个默认层。通过把层设置为活动,可以更方便地控制项目所在的层。可以在活动层上放置的绘图项目有:绘制图元(包括绘制基准、组和轴)、注释和参数化注释、几何公差及其基准、尺寸(模型、绘图、参照)、基准目标、符号和表面粗糙度符号、表和捕捉线等。用户也可以将注释、从动尺寸、参照尺寸、几何公差、符号和表面粗糙度符号等这些三维或二维详图项目自动添加到默认层。
