Creo3.0教程：创建表面粗糙度符号

2023-11-08 理论教育版权反馈

【摘要】：要创建表面粗糙度符号，可以按照如下方法和步骤进行。图11-85 选择所需的表面粗糙度符号3）系统弹出“表面粗糙度”对话框，切换至“可变文本”选项卡，在表面粗糙度参数值框中输入值，如图11-86所示。可以继续创建其他同类的表面粗糙度符号。6）在“表面粗糙度”对话框中单击“确定”按钮。如果再次单击“注解”组中的按钮，则直接打开“表面粗糙度”对话框，符号名默认为上次所用的表面粗糙度符号名。

要创建表面粗糙度符号（首次创建），可以按照如下方法和步骤进行。

1）在功能区打开“注释”选项卡，单击“注解”组中的（表面光洁度）按钮，弹出“打开”对话框，系统自动指向位于安装目录下的“Creo 3.0\细节版本（如F000）\Common Files\sybols\surffins”文件夹。在该文件夹内默认提供3大类的表面粗糙度符号，即generic、machined和unmachined，如图11-84所示。

图11-84 “打开”对话框

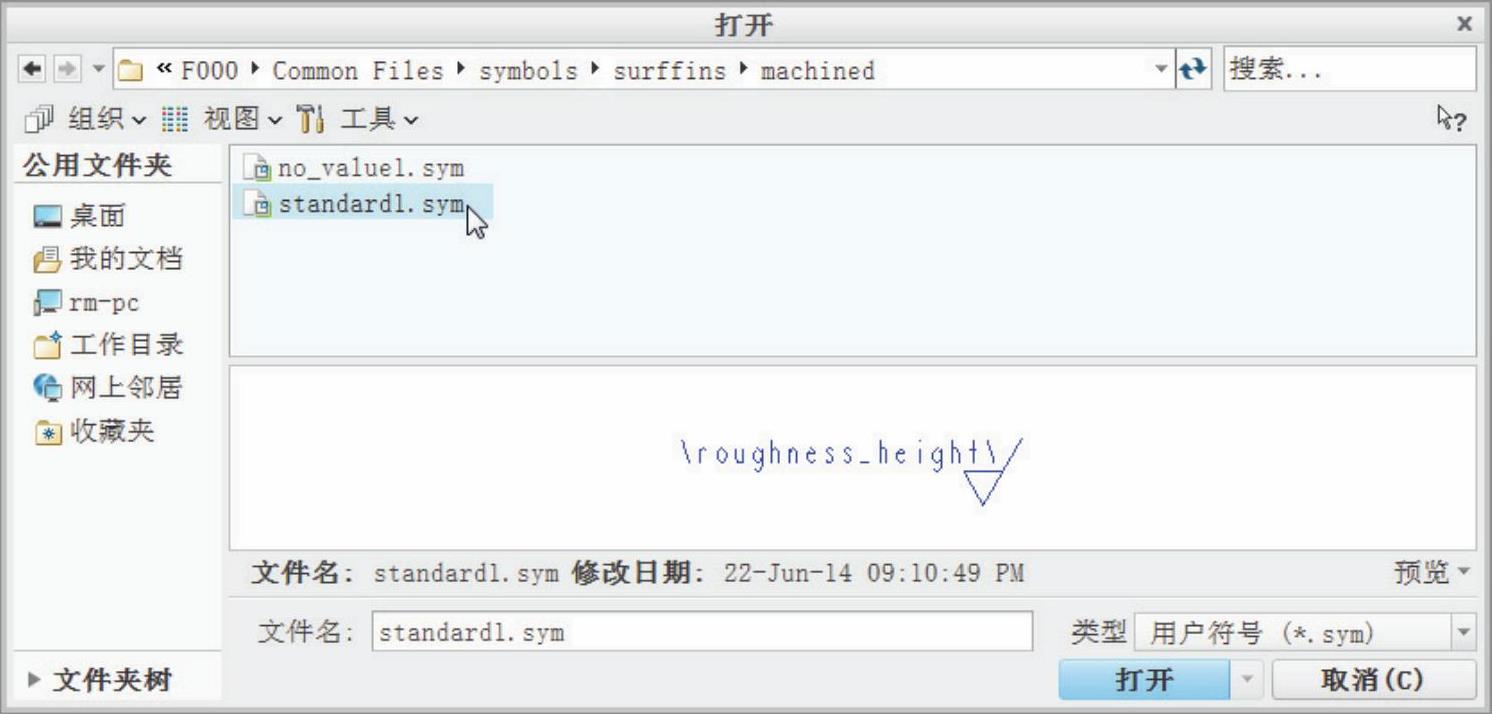

2）通过“打开”对话框展开“machined”类别，从中选择“”子符号，可以对它进行预览，如图11-85所示，然后单击对话框中的“打开”按钮。

图11-85 选择所需的表面粗糙度符号

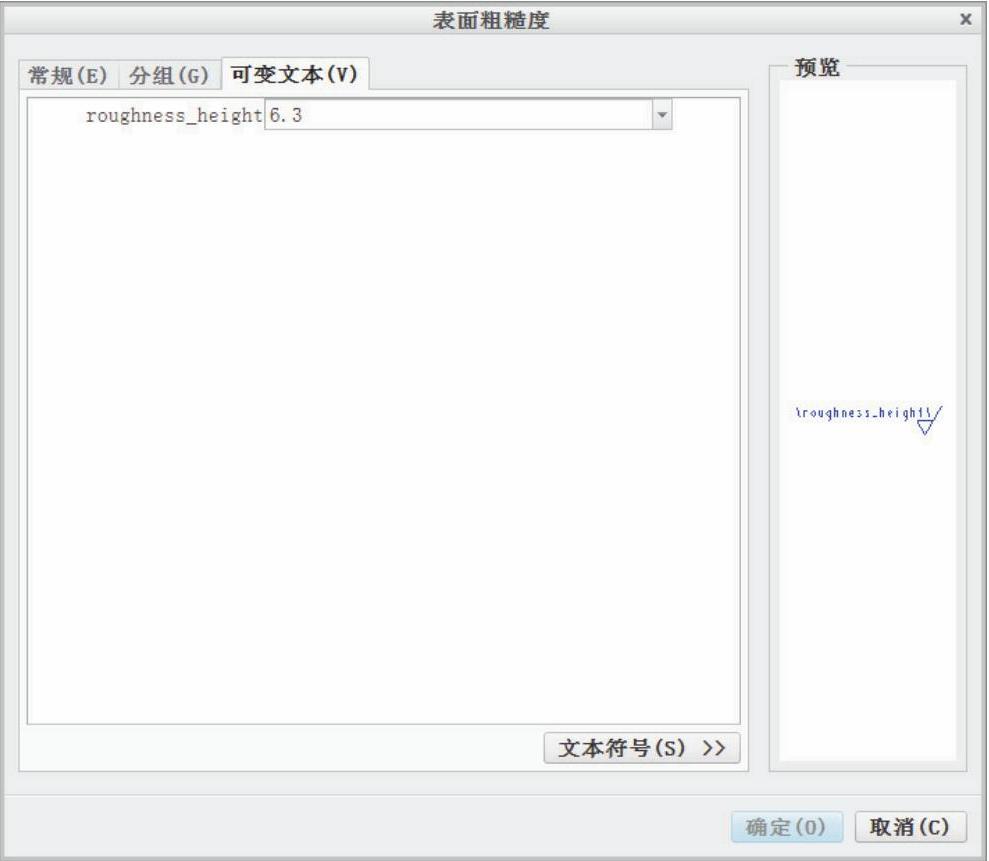

3）系统弹出“表面粗糙度”对话框，切换至“可变文本”选项卡，在表面粗糙度参数值框中输入值，如图11-86所示。

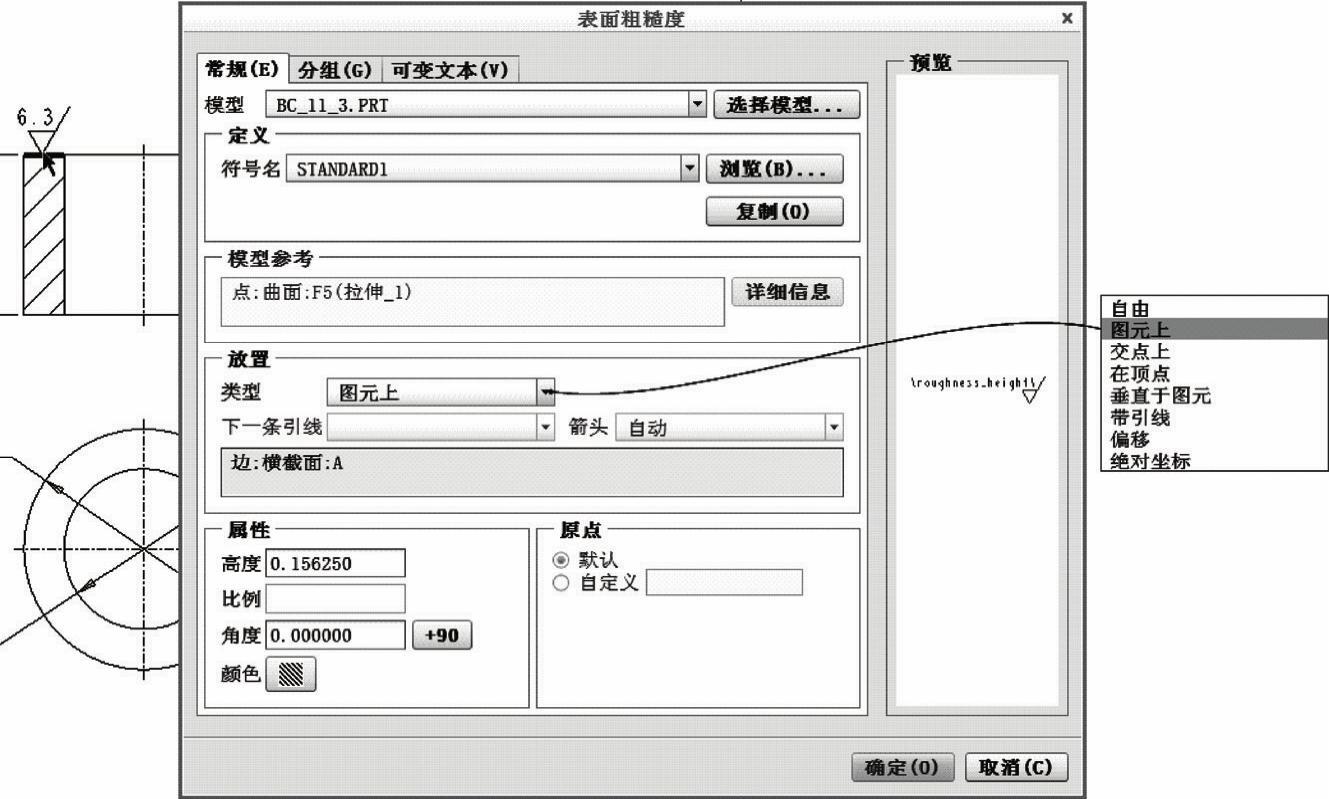

4）在“表面粗糙度”对话框中切换至“常规”选项卡，从“放置”选项组的“类型”下拉列表框中选择一个类型选项，接着根据所选类型选项选择相应的放置参考对象以放置表面粗糙度。例如，从“类型”下拉列表框中选择“图元上”，接着在绘图视图中选择一条边来放置表面粗糙度，如图11-87所示。在“常规”选项卡中，还可以修改表面粗糙度的相关默认属性，包括高度、角度和颜色等。(www.chuimin.cn)

图11-86 “表面粗糙度”对话框的“可变文本”选项卡

图11-87 “表面粗糙度”对话框的“常规”选项卡

5）单击鼠标中键。可以继续创建其他同类的表面粗糙度符号。

6）在“表面粗糙度”对话框中单击“确定”按钮。

如果再次单击“注解”组中的（表面光洁度）按钮，则直接打开“表面粗糙度”对话框，符号名默认为上次所用的表面粗糙度符号名。如果需要，用户可以在“表面粗糙度”对话框的“常规”选项卡中，从“定义”选项组中单击“浏览”按钮，弹出“打开”对话框，重新指定表面粗糙度符号类别及子类别。
