Creo3.0插入注释，6个注解工具简介
【摘要】：切换到功能区的“注释”选项卡，在“注释”组的“注解”下拉列表中提供了以下6个注解工具，如图11-78所示。图11-78 “注解”下拉列表1．独立注解独立注解用于创建未附加任何参考的新注解，通常可用来在工程页面上创建技术要求等文本注释。图11-82 “选择参考”对话框图11-83 引线注解对象的效果
注释包括工程图中的绘图标签、说明文字、技术要求、尺寸注释和表格文本等。注释可以带有引线，也可以不带有引线。
切换到功能区的“注释”选项卡，在“注释”组的“注解”下拉列表中提供了以下6个注解工具，如图11-78所示。
图11-78 “注解”下拉列表
1．独立注解
独立注解用于创建未附加任何参考的新注解，通常可用来在工程页面上创建技术要求等文本注释。
单击
（独立注解）按钮，弹出图11-79所示的“选择点”对话框。利用该对话框中的相关工具来选择一个点作为新注解的放置位置，接着在文本输入框中输入注解内容，并可以利用功能区出现的“格式”选项卡来编辑注解内容的样式、文本和格式等，可以完成图11-80所示的技术要求文本。

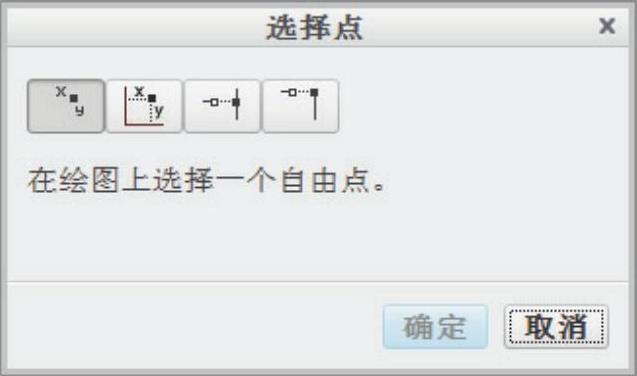

图11-79 “选择点”对话框

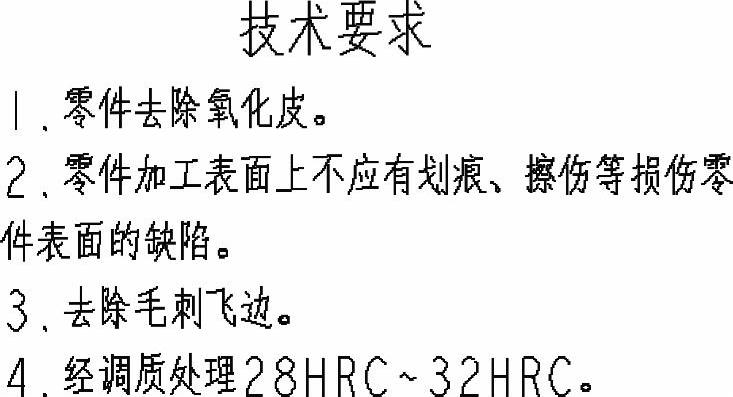

图11-80 技术要求文本
2．偏移注解
偏移注解用于创建一个相对选定参考偏移放置的新注解。其方法和步骤是：单击
（偏移注解）按钮，接着在提示下指定一个有效参考，在欲定义偏移位置的地方单击鼠标中键，此时出现一个文本输入框和“格式”选项卡，在文本输入框中输入所需的注解内容，完成输入后在图形窗口的其他位置处单击即可。
3．项上注解(www.chuimin.cn)
项上注解用于创建一个放置在选定参考上的新注解。单击
（项上注解）按钮，接着在提示下选择一个有效参考，在所选参考处出现的文本输入框中输入所需的注解内容，然后在图形窗口的其他区域单击便可完成该操作。
4．切向引线注解
切向引线注解用于创建带切向引线的新注解。单击
（切向引线注解）按钮，接着选择一条边、一个图元、一条尺寸界线、一个基准点、一根轴线、一条曲线、一个顶点或截面图元，在选择位置处出现一条与所选参考相切的引线，移动鼠标并单击鼠标中键以放置注解，接着输入注解内容等。
5．法向引线注解
法向引线注解用于创建带法向引线的新注解。单击
（法向引线注解）按钮，接着选择一条边、一个图元、一条尺寸界线、一个基准点、一根轴线、一条曲线、一个顶点或截面图元，移动鼠标在欲定义放置注解的位置处单击鼠标中键，接着输入注解内容，最后在图形窗口的其他区域单击即可完成该法向引线注解，如图11-81所示。

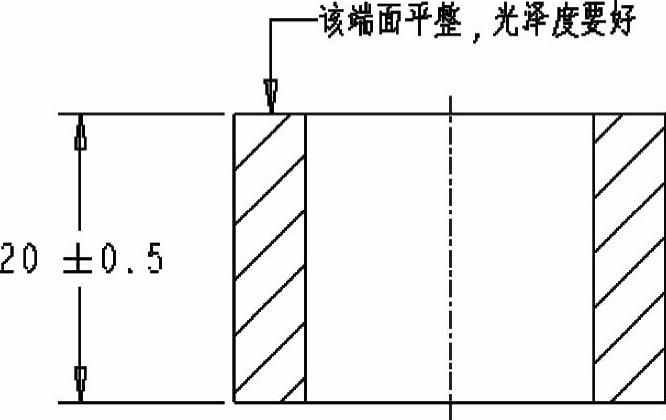

图11-81 法向引线注解
6．引线注解
引线注解用于创建带引线的新注解。单击
（引线注解）按钮，弹出图11-82所示的“选择参考”对话框，结合该对话框的选择工具选择可以用于生成引线注解的参考对象，可以按住〈Ctrl〉键的同时选择多个有效参考对象，接着移动鼠标在欲定义放置注解的位置处单击鼠标中键，然后输入注解内容，最后在图形窗口的其他区域单击即可完成该引线注解对象。引线注解的效果如图11-83所示。

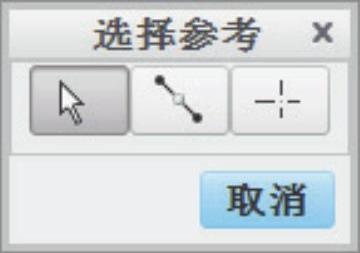

图11-82 “选择参考”对话框

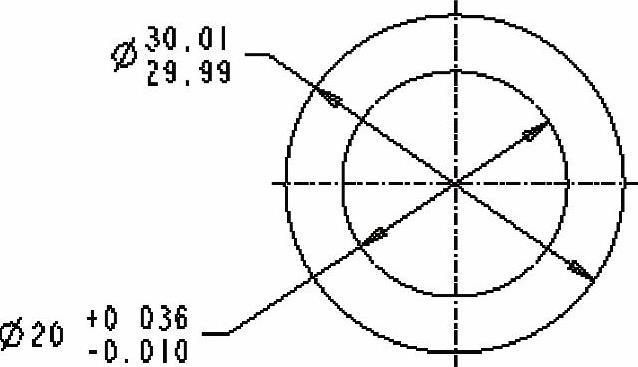

图11-83 引线注解对象的效果
