设置尺寸公差是工程图设计的一项基本要求。对于模型的某些重要配合尺寸，通常需要考虑合适的尺寸公差。

在Creo Parametric 3.0中，绘图详细信息选项“tol_display”用于控制尺寸公差的显示，其默认值为“no*”，表示不显示尺寸公差。如果要显示尺寸公差，则需要将绘图详细信息选项“tol_display”的值设置为“yes”。

下面通过典型的操作实例来辅助介绍如何设置尺寸公差。

1）打开位于随书光盘的“CH11”文件夹中的“bc_11_3.drw”文件，该绘图文件中的两个视图如图11-66所示。

2）在功能区的“文件”选项卡中选择“准备”→“绘图属性”命令，如图11-67所示，则系统弹出“绘图属性”对话框，接着在“绘图属性”对话框中选择“详细信息选项”右侧相应的“更改”选项，弹出“选项”对话框。

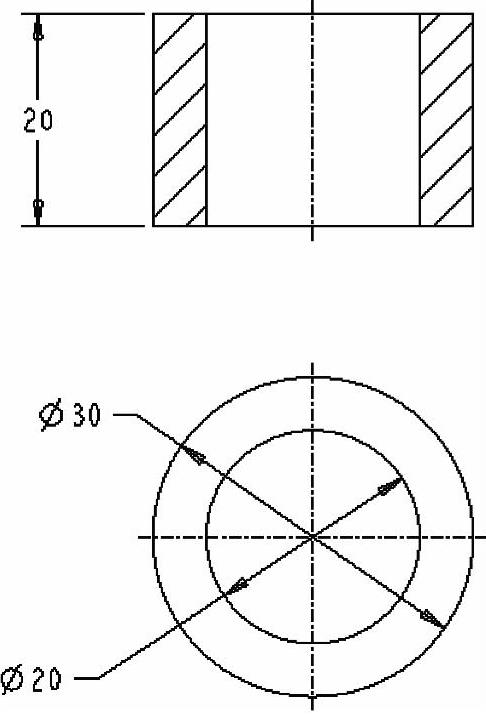

图11-66 已有视图

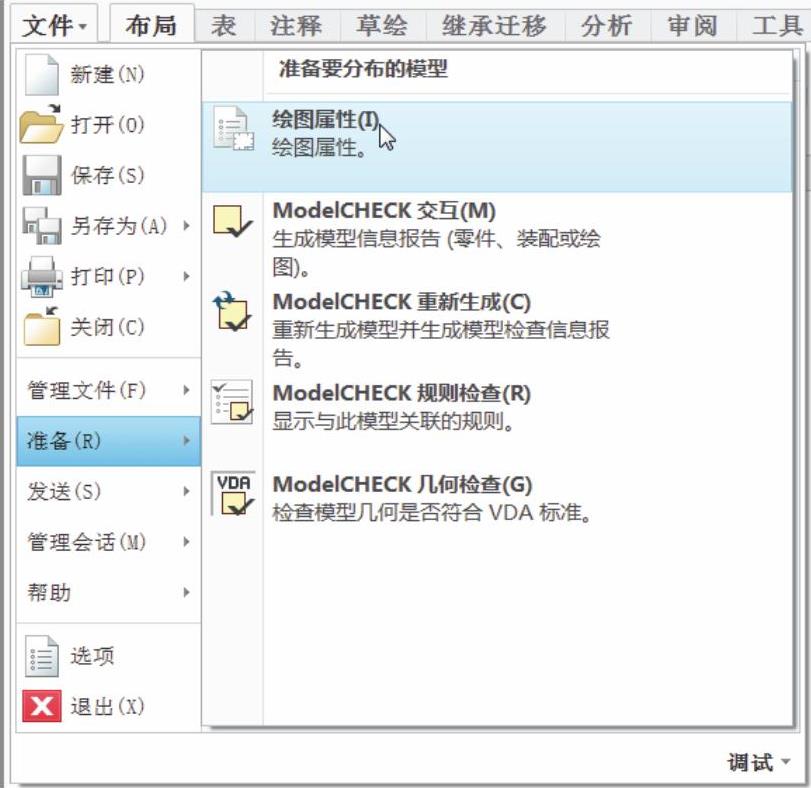

图11-67 “文件属性”菜单

3）在“选项”对话框的“选项”文本框中输入“tol_display”，在“值”下拉列表框中选择“yes”，如图11-68所示，然后单击“添加/更改”按钮。

图11-68 修改“tol_display”选项值

4）在“选项”对话框中单击“确定”按钮，接着在“绘图属性”对话框中单击“关闭”按钮。此时，刷新视图后，视图中的尺寸均以极限尺寸的形式显示，效果如图11-69所示。

5）通过修改选定尺寸的公差模式来获得所需的尺寸公差。建议先在功能区中切换至“注释”选项卡，以便在需要时可以很方便地选择相关的注释工具和编辑工具等。在本例中，可以使用右键快捷方式，例如，选择内孔的直径尺寸，右击，接着从出现的图11-70所示的快捷菜单中选择“属性”命令。

图11-69 显示尺寸公差（极限尺寸）

图11-70 选择“属性”命令(www.chuimin.cn)

6）系统弹出“尺寸属性”对话框。切换到“属性”选项卡，在“格式”选项组中，选择“小数”单选按钮；在“值和显示”选项组中，将小数位数设置为“3”；在“公差”选项组中，从“公差模式”下拉列表框中选择“加-减”选项，并相应地设置上公差为“+0.036”，下公差为“-0.010”，如图11-71所示。

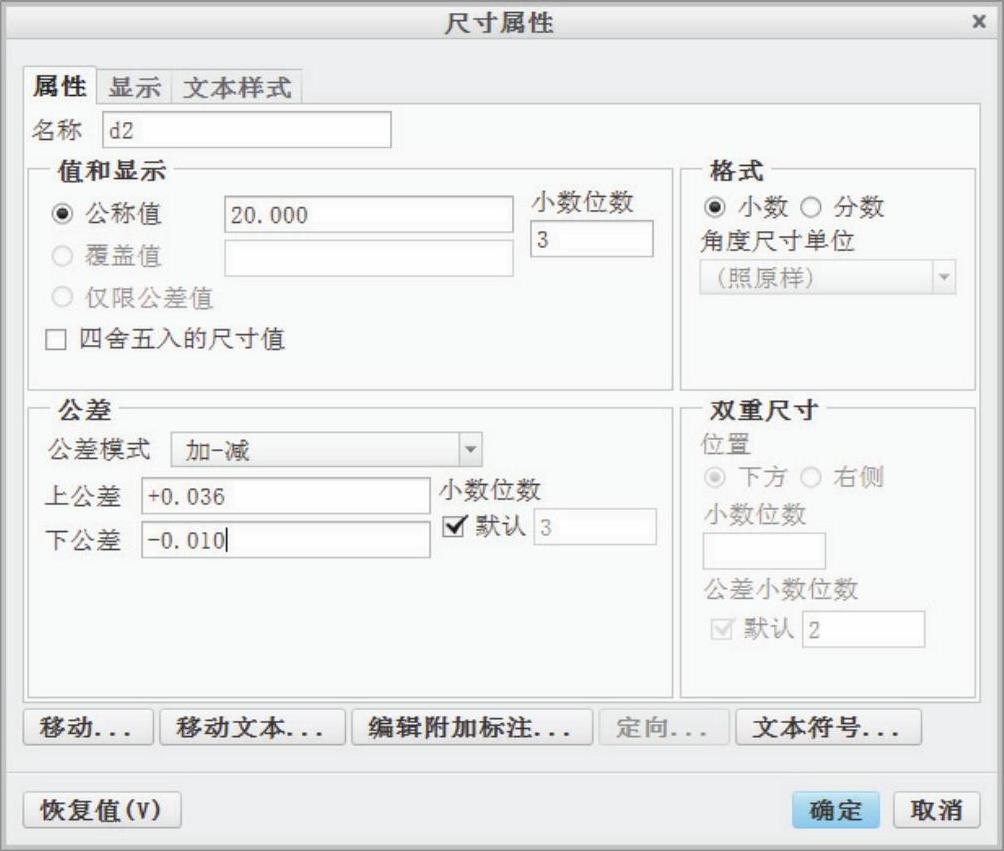

图11-71 设置尺寸属性

说明：在“公差模式”下拉列表框中可供选择的选项有“公称”“限制”“加-减”“+_-对称”和“+-对称（上标）”，如图11-72所示。其中，选择“公称”选项时，只显示尺寸公称值。

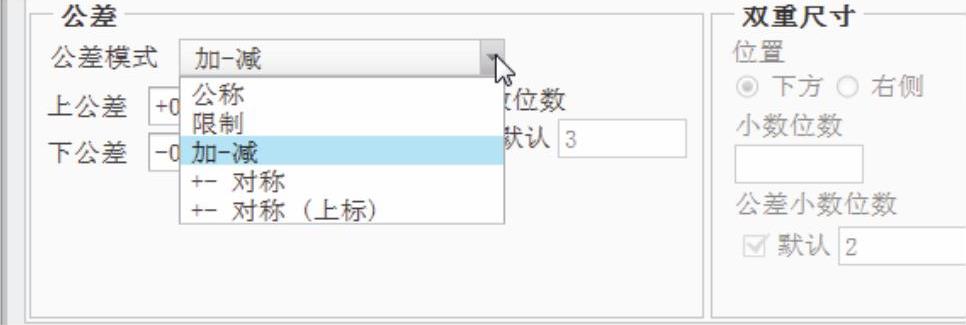

图11-72 公差模式选项

7）在“尺寸属性”对话框中单击“确定”按钮。完成设置后，该处的尺寸公差如图11-73所示。

8）选择大圆直径尺寸，右击，并从出现的快捷菜单中选择“属性”命令，弹出“尺寸属性”对话框，在“属性”选项卡的“公差模式”下拉列表框中选择“公称”选项，然后单击“尺寸属性”对话框中的“确定”按钮，则该尺寸显示效果如图11-74所示。

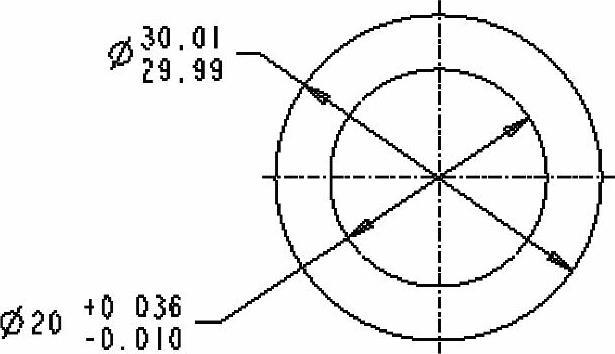

图11-73 完成设置一处尺寸公差

图11-74 设置“公称”尺寸显示的效果

9）在另一个视图中双击表示模型高度的尺寸，弹出“尺寸属性”对话框，同时功能区出现“格式”选项卡。在“尺寸属性”对话框中切换到“属性”选项卡，在“值和显示”选项组中设置小数位数为“3”；在“公差”选项组中，从“公差模式”下拉列表框中选择“+-对称”选项，在“公差”文本框中输入“0.5”，如图11-75所示。在“尺寸属性”对话框中单击“确定”按钮，完成的效果如图11-76所示。

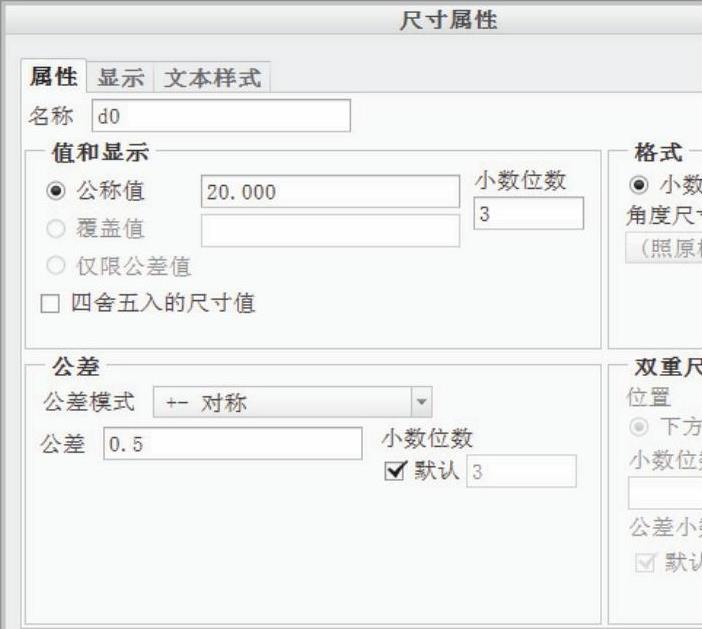

图11-75 设置尺寸属性

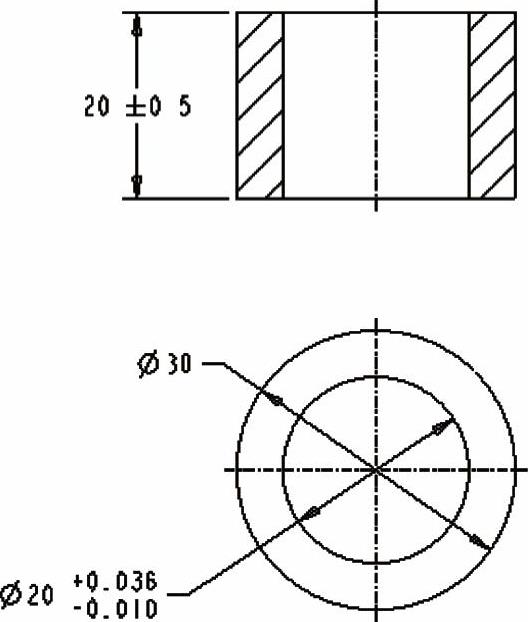

图11-76 完成的效果
