Creo3.0入门到精通：整理尺寸和细节显示
【摘要】：为了使工程图尺寸的放置符合工业标准，图幅页面整洁，并便于工程人员读取模型信息，通常需要整理绘图尺寸和细节显示。从该快捷菜单中选择“对齐尺寸”命令，则尺寸与第一个选定尺寸对齐，效果如图11-65所示。图11-64 使用快捷菜单图11-65 对齐尺寸的效果功能区的“注释”选项卡的“注释”组中的按钮也是很实用的，它的功能用途是清理视图周围的尺寸的位置。
为了使工程图尺寸的放置符合工业标准，图幅页面整洁，并便于工程人员读取模型信息，通常需要整理绘图尺寸和细节显示。其中，调整尺寸位置的方法主要包括：在绘图页面上将尺寸手工移到所需位置；将选定尺寸与指定尺寸对齐；通过设置尺寸放置和修饰属性的控件（如反转箭头方向）自动安排选定尺寸的显示。还可以根据需要采用如下方式调整尺寸的显示：将尺寸移动到其他视图；切换文本引线样式；修改尺寸界线。
通常使用快捷菜单来处理、编辑尺寸等标注项目，包括拭除注释、删除注释、修剪尺寸界线、将项目移动到另一视图、反向箭头、编辑选定项目属性和对齐尺寸等。例如，要对齐某些尺寸，可以先选择要将其他尺寸与之对齐的尺寸，接着按住〈Ctrl〉键并选择要对齐的剩余尺寸，然后单击鼠标右键，弹出一个快捷菜单，如图11-64所示。从该快捷菜单中选择“对齐尺寸”命令，则尺寸与第一个选定尺寸对齐，效果如图11-65所示。选择了要操作的尺寸后，也可以在功能区的“注释”选项卡的“注释”组中单击
（对齐尺寸）按钮来完成尺寸对齐操作。

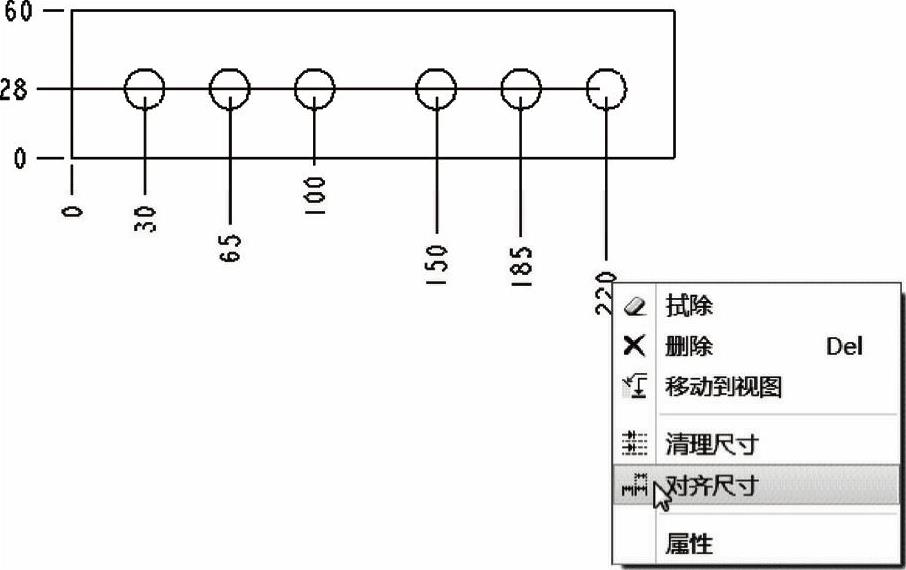

图11-64 使用快捷菜单(www.chuimin.cn)

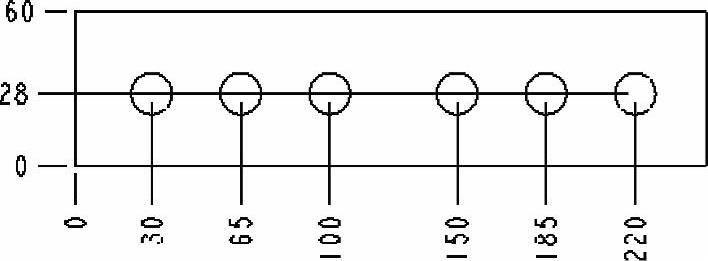

图11-65 对齐尺寸的效果
功能区的“注释”选项卡的“注释”组中的
（清理尺寸）按钮也是很实用的，它的功能用途是清理视图周围的尺寸的位置。
