Creo3.0：纵坐标尺寸使用技巧
【摘要】：Creo Parametric 3.0中的纵坐标尺寸可使用不带引线的单一的尺寸界线，并与基线参考相关。纵坐标尺寸的显示格式可以通过设置绘图详细信息选项的相关组合来控制。图11-55 原始的一般视图2）切换到功能区的“注释”选项卡，从“注释”组中单击按钮，弹出图11-56所示的“选择参考”对话框。图11-60 选择要标注的图元图11-61 放置纵坐标尺寸7）使用和步骤6）同样的方法，为其他圆创建纵坐标尺寸，完成效果如图11-62所示。
Creo Parametric 3.0中的纵坐标尺寸可使用不带引线的单一的尺寸界线，并与基线参考相关。所有参考相同基线的尺寸，必须共享一个公共平面或边。使用纵坐标尺寸的一个示例如图11-54所示。纵坐标尺寸的显示格式可以通过设置绘图详细信息选项的相关组合来控制。

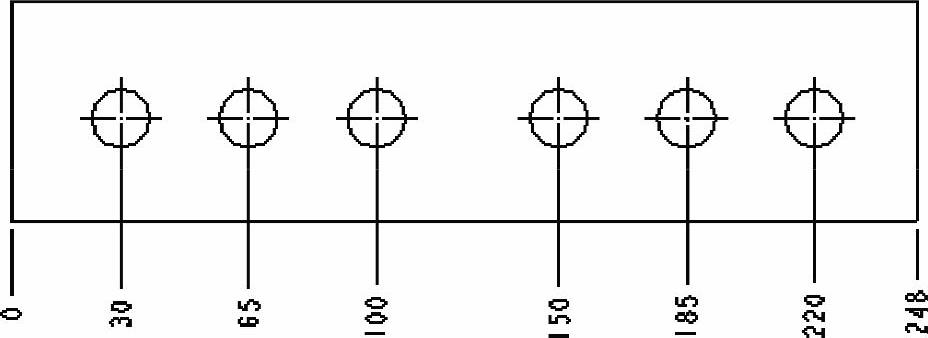

图11-54 使用纵坐标尺寸的一个示例
可以使用新起始点或现有起始点在绘图中创建纵坐标尺寸。当向一个现有的纵坐标尺寸或纵坐标尺寸组中添加一个新的纵坐标尺寸时，可以选择现有的基线、基线所连接的图元、现有纵坐标尺寸界线或文本的任何部分作为参考。在工程视图中创建纵坐标的典型练习范例如下。
1）打开位于随书光盘的“CH11”文件夹中的“bc_11_2.drw”文件，该文件中有一个还未显示或标注尺寸的原始的一般视图，如图11-55所示。

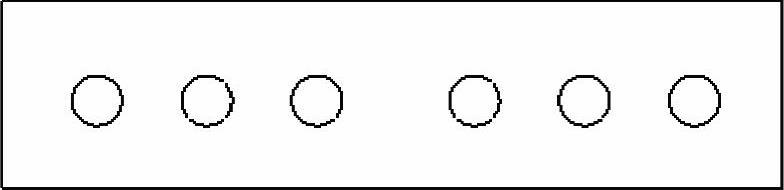

图11-55 原始的一般视图
2）切换到功能区的“注释”选项卡，从“注释”组中单击
（纵坐标尺寸）按钮，弹出图11-56所示的“选择参考”对话框。
3）结合“选择参考”对话框中的相关工具，选择图11-57所示的轮廓投影线作为基线参考。

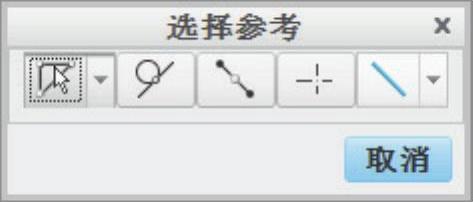

图11-56 “选择参考”对话框
图11-57 指定基线参考
4）按住〈Ctrl〉键的同时选择要标注的图元，如图11-58所示。
5）在所需位置单击鼠标中键来放置纵坐标尺寸，如图11-59所示。
(www.chuimin.cn)

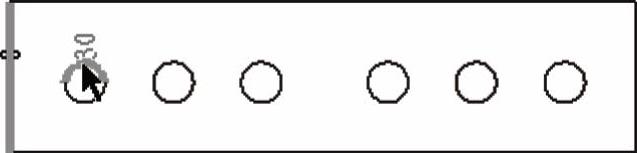

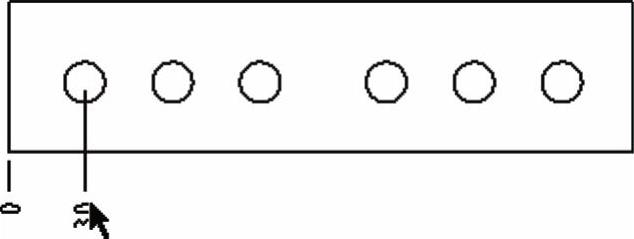

图11-58 选择要标注的图元
图11-59 放置纵坐标尺寸
6）“选择参考”对话框中的
（选择图元）按钮确保处于被选中的状态，此时按住〈Ctrl〉键的同时选择第2个圆作为要标注的图元，如图11-60所示。然后在所需位置处单击鼠标中键来放置纵坐标尺寸，如图11-61所示。

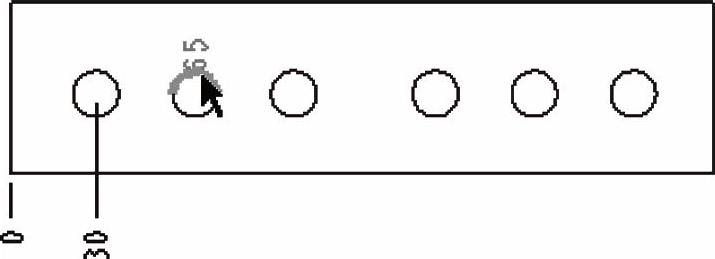

图11-60 选择要标注的图元

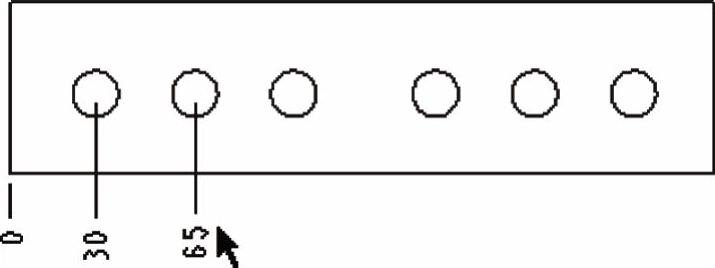

图11-61 放置纵坐标尺寸
7）使用和步骤6）同样的方法，为其他圆创建纵坐标尺寸，完成效果如图11-62所示。然后在“选择参考”对话框中单击
（关闭）按钮。
8）在“注释”组中单击
（纵坐标尺寸）按钮，使用同样的方法，创建另一个方向（竖向）的纵坐标尺寸，完成效果如图11-63所示。

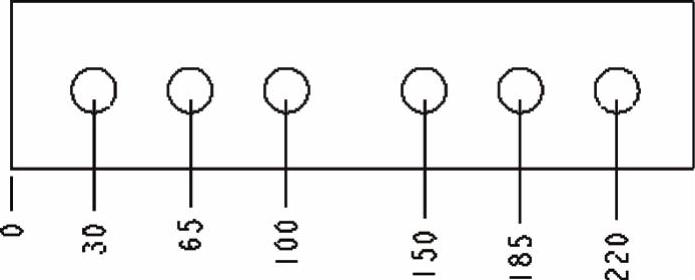

图11-62 创建纵坐标尺寸

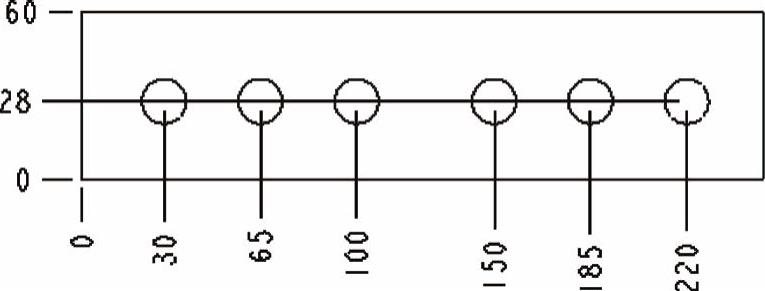

图11-63 完成第二个方向的纵坐标尺寸
