Creo3.0中手动插入尺寸的实用技巧
【摘要】：表11-2 “选择参考”对话框中参考工具的功能用途对于要手动标注线段的长度，可在“选择参考”对话框中单击按钮，接着使用鼠标选择该线段，然后在尺寸目标位置单击鼠标中键即可完成。此时再按住鼠标右键可以显示附加的尺寸选项，如图11-50所示，从中可切换尺寸选项，如更改尺寸选项为“直径”，然后单击鼠标中键放置尺寸。图11-51所示为使用新参考创建标准从动尺寸的两个典型示例，在选择参考时均使用按钮。
在进行工程图设计的过程中，有时需要采用手动插入尺寸的方式来获得所需的标准从动尺寸。此类型尺寸根据创建尺寸时所选的参照来记录值。由于该从动尺寸的值是从其参照位置衍生而来的，故不能修改该从动尺寸的值。从动尺寸与驱动尺寸不同，驱动尺寸能够将值传递回模型，而从动尺寸不能。通常可以创建3种常见类型的从动尺寸，见表11-1。

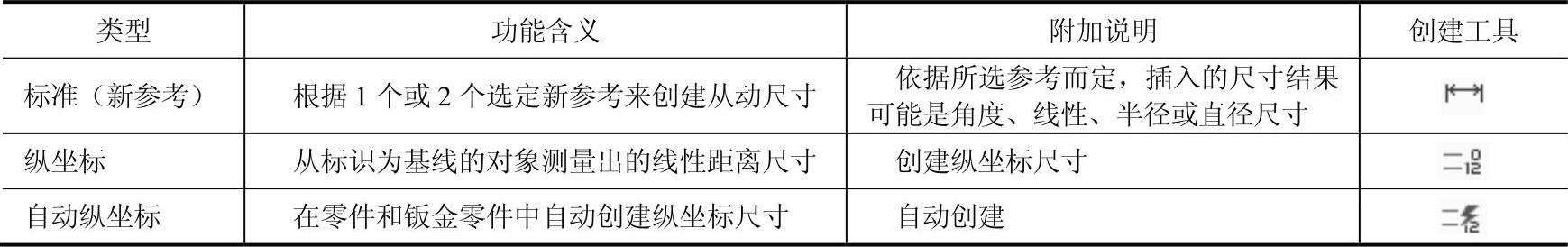

表11-13 种常见类型的从动尺寸
下面详细介绍使用新参考创建从动尺寸的方法，而使用纵坐标尺寸的知识将在11.5.3节里介绍。
切换到功能区的“注释”选项卡，从“注释”组中单击
（尺寸）按钮，打开图11-49所示的“选择参考”对话框，接着在该对话框中单击所需的工具并选择相应的参考来进行尺寸标注。“选择参考”对话框中各主要参考工具的功能用途见表11-2。

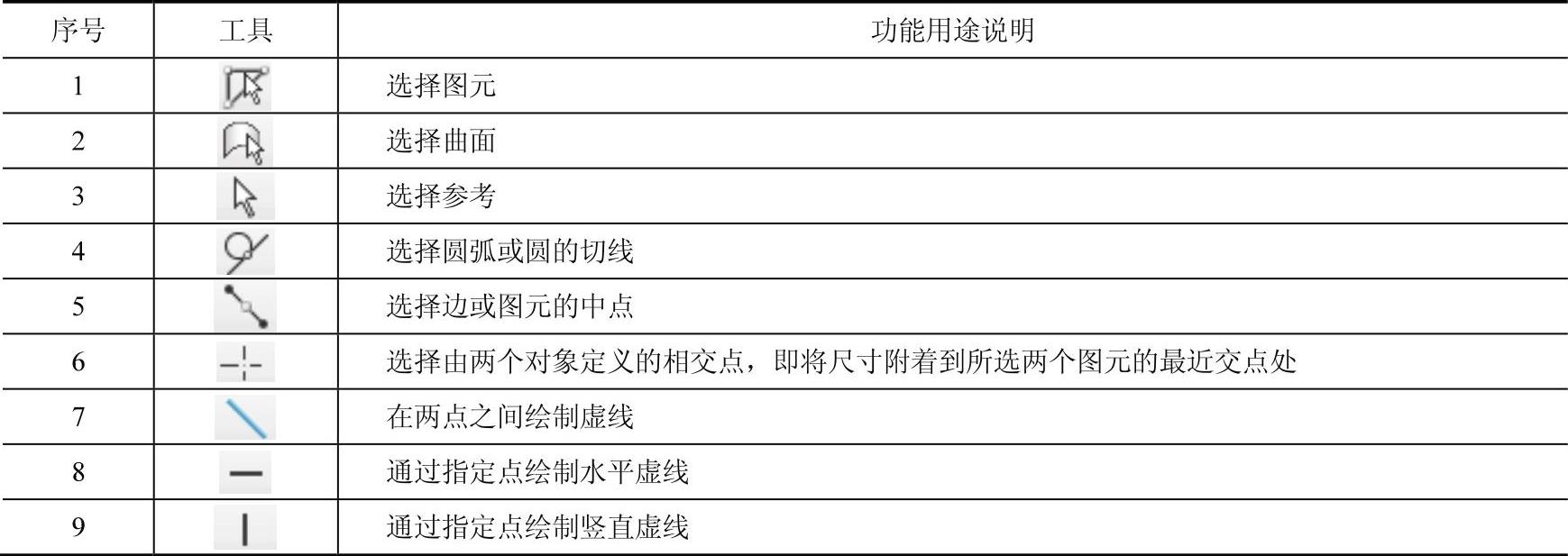

表11-2 “选择参考”对话框中参考工具的功能用途
对于要手动标注线段的长度，可在“选择参考”对话框中单击
（选择图元）按钮，接着使用鼠标选择该线段，然后在尺寸目标位置单击鼠标中键即可完成。对于要标注圆弧或圆的半径、直径尺寸等，可在“选择参考”对话框中单击
（选择图元）按钮，接着选择要标注的圆弧或圆。此时再按住鼠标右键可以显示附加的尺寸选项，如图11-50所示，从中可切换尺寸选项，如更改尺寸选项为“直径”，然后单击鼠标中键放置尺寸。单击鼠标中键完成放置尺寸时，还允许用户单击出现的
（显示）按钮来更改尺寸形式（尺寸选项）。

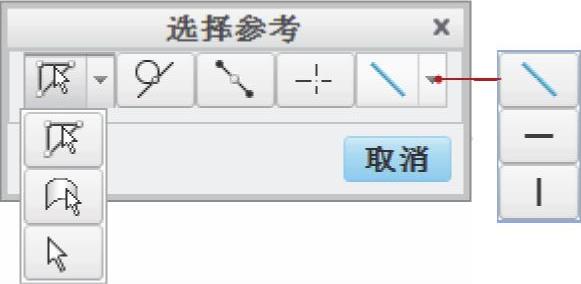

图11-49 “选择参考”对话框

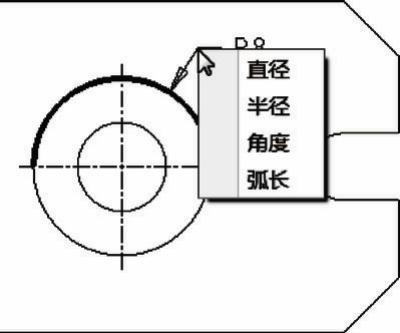

图11-50 显示附加的尺寸选项(www.chuimin.cn)
如果要选择两个新参考来创建距离线性形式的标准从动尺寸，在选择第一个新参考后，需要按住〈Ctrl〉键才能选择第二个新参考，选择好所需新参考后单击鼠标中键便可放置该尺寸。
图11-51所示为使用新参考创建标准从动尺寸的两个典型示例，在选择参考时均使用
（选择图元）按钮。
图11-51 使用新参考创建标准从动尺寸的两个示例
a)选择一个参考创建标准尺寸的示例 b)选择两个参考创建标准尺寸的示例
在功能区“注释”选项卡的“注释”组中还有其他的尺寸创建工具，如
（参考尺寸）、
（纵坐标参照尺寸）、
（Z-半径尺寸）和
（坐标尺寸）等，如图11-52所示。这些尺寸创建工具的使用方法都比较简单，其中一些的使用方法和草绘模式中相应标注方法类似，在这里不再一一介绍。但是要强调的一点是：所有参考尺寸除了具有表示其为参考尺寸的特殊注释之外，其他方面均与标准尺寸相同。在图11-53所示的示例中便创建了一个参考尺寸，该参考尺寸是使用
（参考尺寸）按钮来创建的。

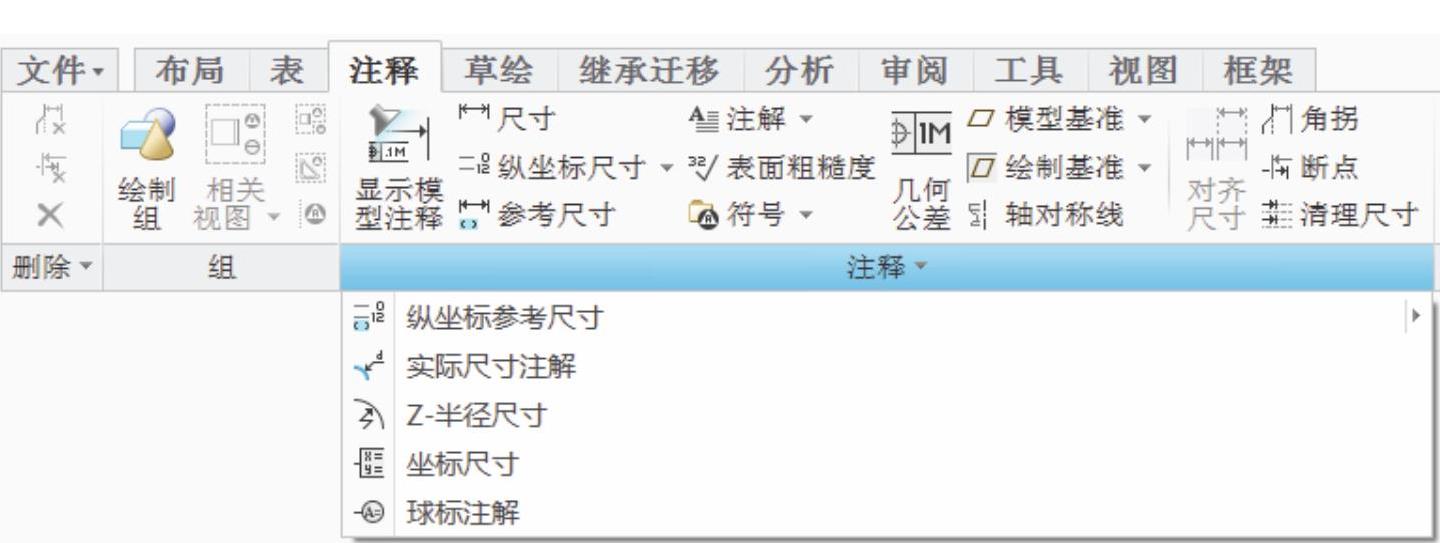

图11-52 功能区“注释”选项卡的“注释”组中的尺寸创建工具

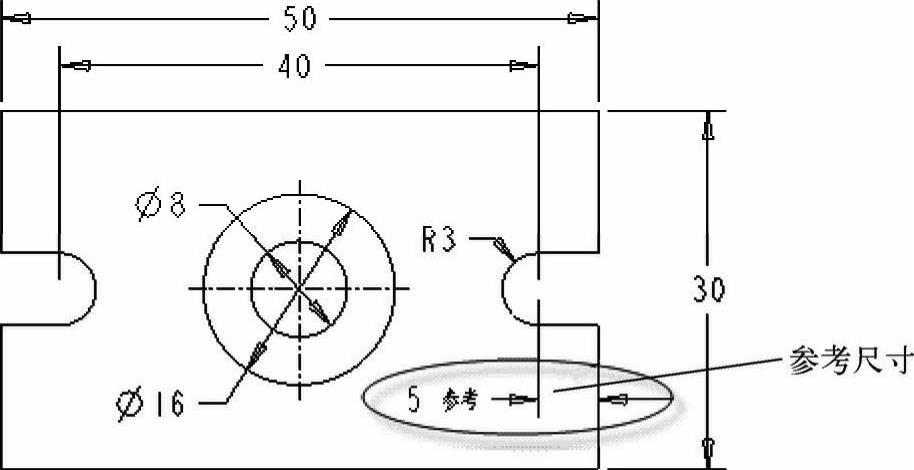

图11-53 创建有参考尺寸的标注示例
