Creo3.0显示模型注释-解析与实践

2023-11-08 理论教育版权反馈

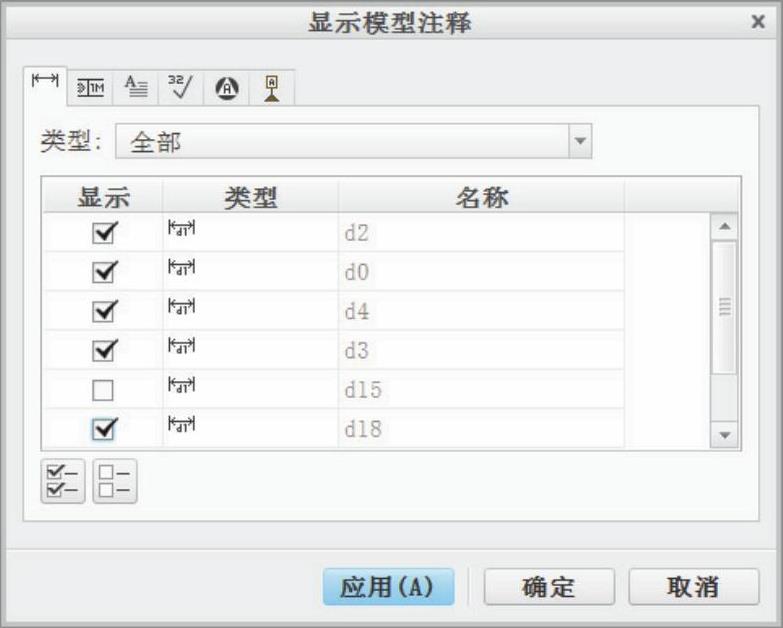

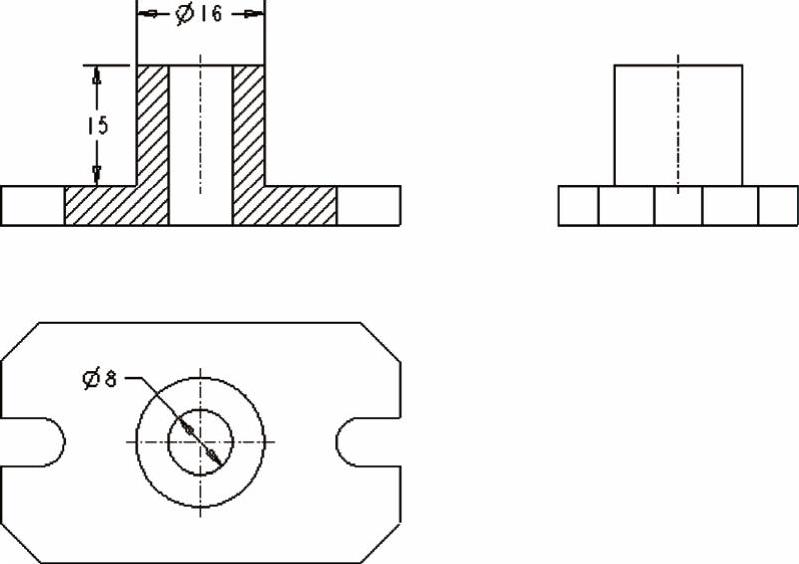

【摘要】：切换至功能区的“注释”选项卡，如图11-45所示，接着在该选项卡的“注释”组中单击按钮，打开图11-46所示的“显示模型注释”对话框。图11-46 “显示模型注释”对话框图11-47 设置要显示哪些尺寸根据三维模型建立工程图，并通过“显示模型注释”方法来显示选定特征的尺寸和轴线的典型示例如图11-48所示。

在Creo Parametric 3.0绘图模式下，显示和拭除是一个要重点理解的概念。在创建3D模型时，实际上储存了模型所需的尺寸、参照尺寸、符号、轴和一些几何公差等项目。在将3D模型导入到2D绘图中时，3D尺寸和存储的模型信息会与3D模型保持参数化相关性，但是在默认情况下，这些项目信息是不可见的。这就需要用户根据工程图设计要求而选择性地决定要在特定视图上显示哪些3D模型信息（在整个细化处理工程图的过程中，用户可以随时显示或拭除存储的3D模型信息），这便是显示和拭除的核心概念。

显示的项目是指使之可见的项目，而已拭除的项目是指使之不可见的项目。注意已拭除的3D详图项目仍然将保留在3D文件数据库中，除非将其从3D模型中删除。

在绘图模式下，可以显示从3D模型传递到绘图中的尺寸。用户需要记住的是，对于每一个绘图文件而言，仅可以显示一个驱动尺寸实例；如果需要在其他页面上重复这些尺寸，可插入（从动）尺寸。在进行绘图（工程图）设计时，有时候需要将已显示的3D详图项目从一个视图移动到另一个视图，如将尺寸从普通视图移动到更为适合它的详细视图。

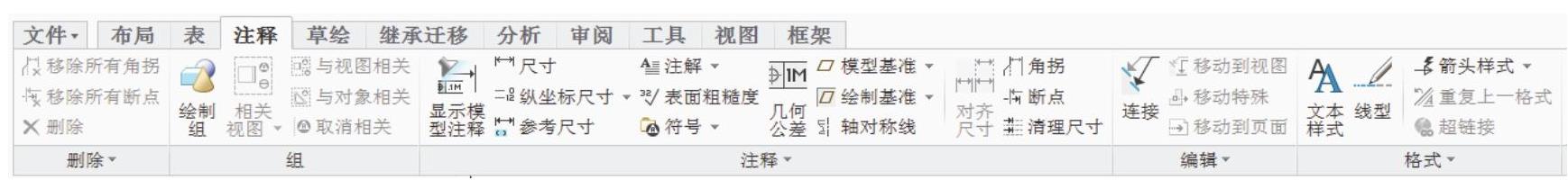

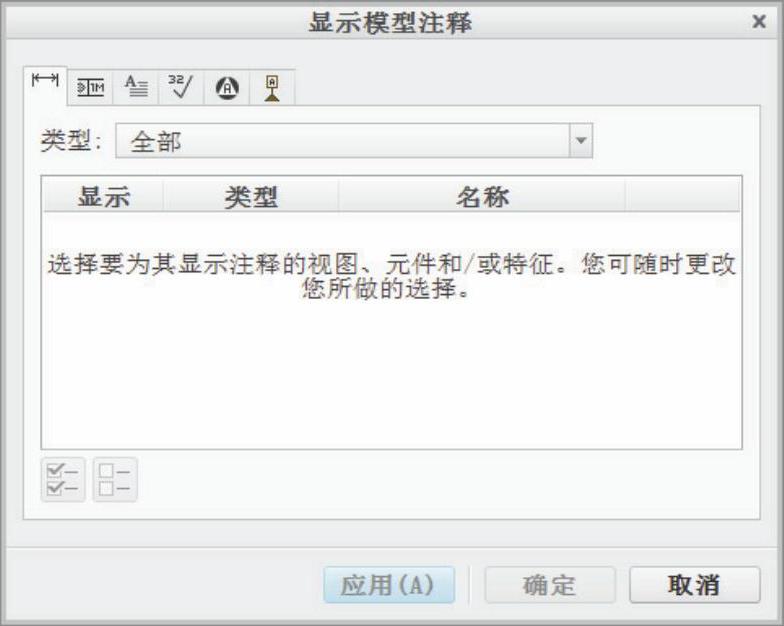

切换至功能区的“注释”选项卡，如图11-45所示，接着在该选项卡的“注释”组中单击（显示模型注释）按钮，打开图11-46所示的“显示模型注释”对话框。“显示模型注释”对话框具有6个基本图标选项卡，从左到右分别主要用于显示以下主要项目：（模型尺寸）、（模型几何公差）、（模型注释）、（表面粗糙度）、（模型符号）和（模型基准）。在设置某些项目显示的过程中，可以根据实际情况设置其显示类型，例如，在设置显示模型尺寸项目的过程中，可以从“类型”下拉列表框中选择“全部”“驱动尺寸注释元素”“所有驱动尺寸”“强驱动尺寸”“从动尺寸”“参考尺寸”或“纵坐标尺寸”。
