旋转视图是现有视图的一个剖面,它绕切割平面投影旋转90°。可将在3D模型中创建的剖面用作切割平面,或者在放置视图时即时创建一个剖面。和一般剖视图不同,旋转视图包括一条标记视图旋转轴的线。插入旋转视图的典型方法和步骤说明如下。
1)在功能区的“布局”选项卡的“模型视图”组中单击(旋转)按钮,此时系统提示选择旋转截面的父视图。
2)选取要剖切的视图,所选视图加亮显示。
3)在绘图上选取一个位置以显示旋转视图,近似地沿父视图中的切割平面投影。系统弹出“绘图视图”对话框,如果没有可用截面,还将出现“横截面创建”菜单,如图11-34所示。注意可以修改视图名称,但不能更改视图类型。
(www.chuimin.cn)

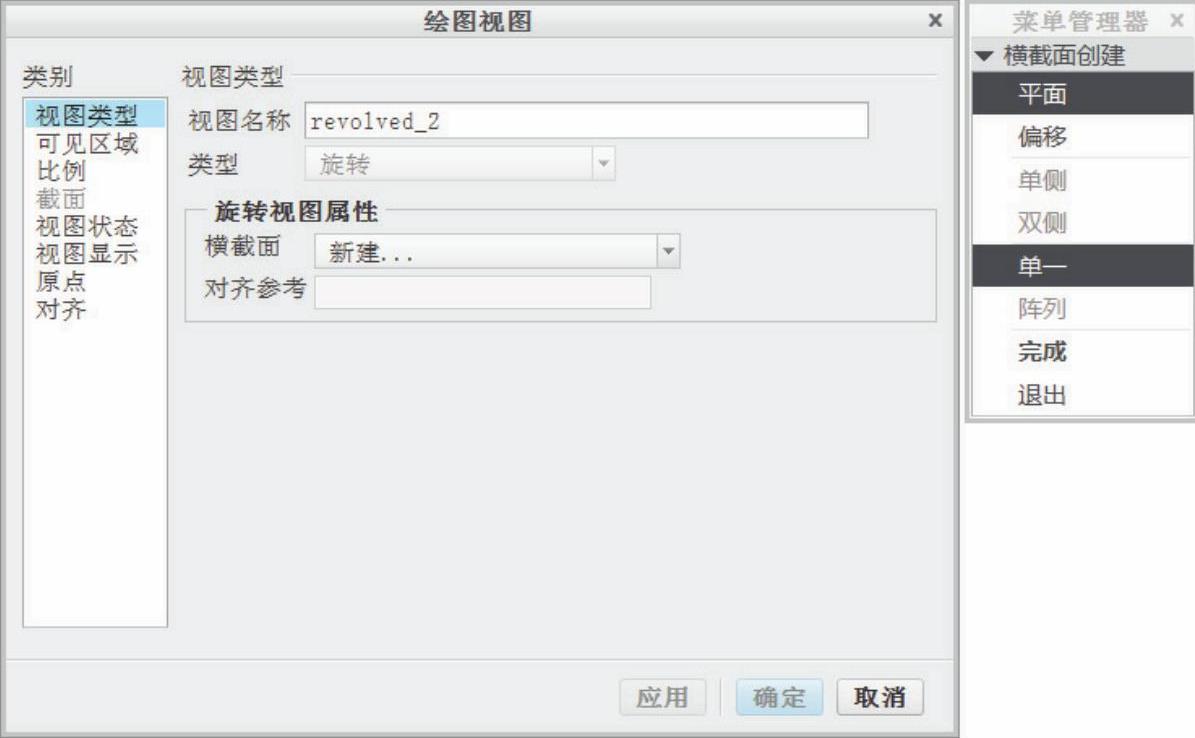

图11-34 弹出“绘图视图”对话框和相关菜单
4)在“绘图视图”对话框的“视图类型”类别选项中,通过从“旋转视图属性”选项组的“横截面”下拉列表框中选择一个现有剖面或创建一个新剖面来定义旋转视图的位置。
5)如果选择或创建了有效剖面,则会在绘图中显示旋转视图。如果要继续定义绘图视图的其他属性,单击“应用”按钮后选择适当的类别来进行定义设置,完成并应用所有属性定义后关闭“绘图视图”对话框。
6)必要时,可以修改旋转视图的对称中心线。
