图11-31 详细视图示例插入详细视图的典型方法及步骤说明如下。Creo Parametric显示样条范围内的父视图区域,并标注上详图视图的名称和缩放比例。图11-32 设置父项视图上的边界类型“圆”:在父视图中为详细视图绘制圆。“ASME 94圆”:在父视图中将符合ASME标准的圆显示为带有箭头和详细视图名称的圆弧。......
2023-11-08
投影视图是另一个视图几何沿水平或垂直方向的正交投影。投影视图位于投影通道当中,可以位于父视图上方、下方或位于其右边或左边。通常以一般视图作为父视图。在图11-26所示的工程图中,包含了1个一般视图(中心处)和3个投影视图(采用第3象限投影法)

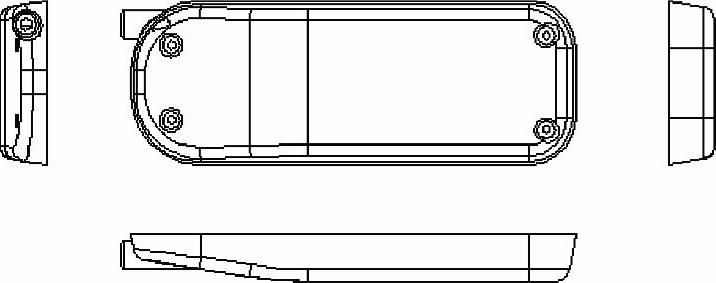

图11-26 投影视图示例
以第1象限角投影法为投影基准的操作实例如下。
1)在功能区的“布局”选项卡的“模型视图”组中单击(投影)按钮。
2)如果未指定父视图,则需要选取要在投影中显示的父视图。在父视图的投影通道方向上跟随鼠标显示的一个框代表投影。将此框垂直地或水平地拖到所需的位置单击,例如,本例中在父视图下方的适当区域单击以放置该投影视图,如图11-27所示。
3)选择并右击该投影视图,接着从出现的快捷菜单中选择“属性”命令,打开“绘图视图”对话框。也可以通过双击要编辑的视图打开“绘图视图”对话框。

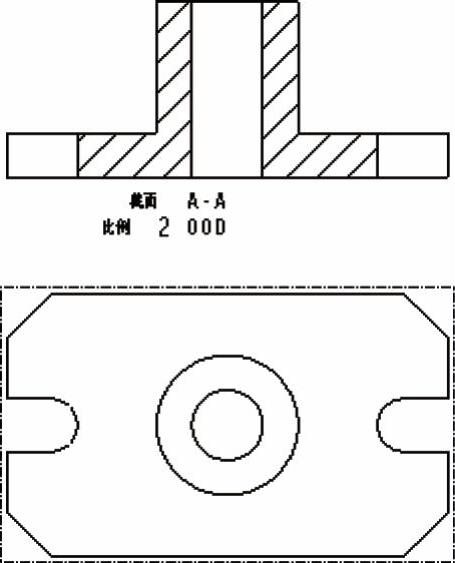

4)切换到“视图显示”类别选项,从“显示样式”下拉列表框中选择“消隐”选项,从“相切边显示样式”下拉列表框中选择“无”选项,然后单击“应用”按钮。此时,效果如图11-28所示。
图11-27 放置一个投影视图
图11-28 设置投影视图的显示效果(www.chuimin.cn)
5)在“绘图视图”对话框中单击(关闭)按钮。
6)选中一般视图(第一个视图),在功能区的“布局”选项卡的“模型视图”组中单击(投影)按钮。

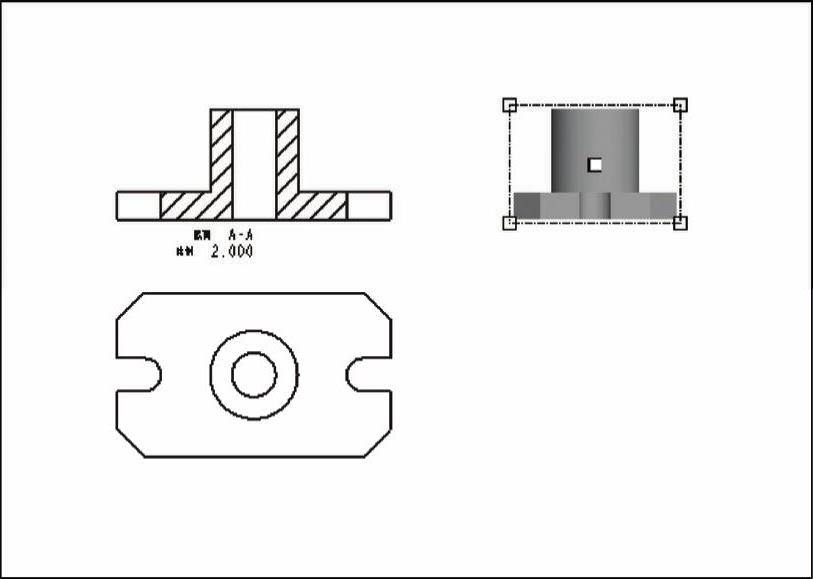

7)将出现的投影框水平地拖到该父视图的右侧区域单击,以放置第2个投影视图,如图11-29所示。
8)选择并右击该投影视图,从出现的快捷菜单中选择“属性”命令,打开“绘图视图”对话框。
9)切换到“视图显示”类别选项,从“显示样式”下拉列表框中选择“消隐”选项,从“相切边显示样式”下拉列表框中选择“无”选项。

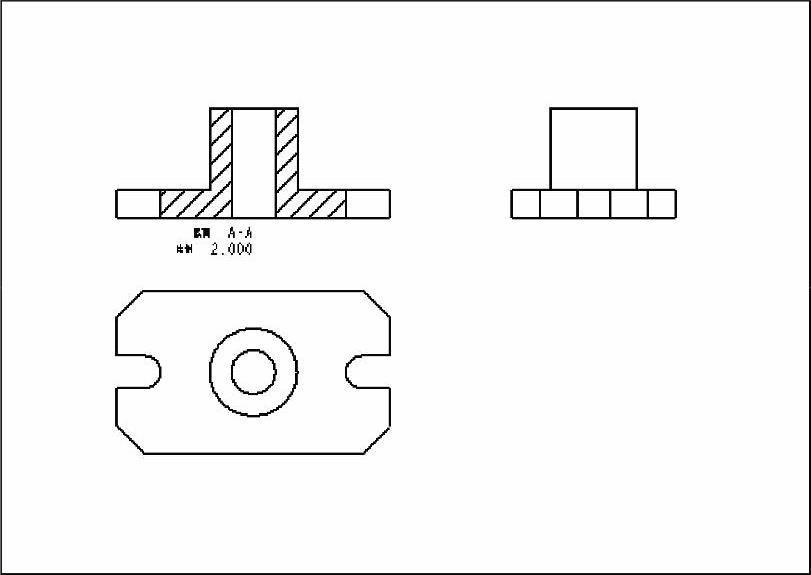

10)在“绘图视图”对话框中单击“应用”按钮,然后单击(关闭)按钮。也可以直接单击“确定”按钮。插入第2个投影视图后的效果如图11-30所示。
图11-29 插入第2个投影视图
图11-30 设置第2个投影视图的显示效果
