系统配置选项控制零件和装配等应用模块的设计环境,而Creo Parametric系统提供的详细信息选项会向细节设计环境添加附加控制。例如,详细信息选项确定诸如尺寸和注解文本高度、文本方向、几何公差标准、字体属性、绘制标准、箭头长度等特性。
用户可以从“加载点/text”目录中检索以下示例的详细信息选项文件:iso.dtl(国际标准组织)、jis.dtl(日本标准协会)和din.dtl(德国标准协会)等。需要注意的是,Creo Parametric用每一单独的绘图文件保存这些详细信息选项设置,设置的值保存在一个名为“〈filename〉.dtl”的绘图详细信息选项文件中。该文件的位置由pro_dtl_setup_dir配置文件选项确定。用户可以指定到包含绘图选项文件目录的完整路径。
下面以绘图详细信息选项“projection_type”为例,辅助介绍如何使用绘图详细信息选项。“projection_type”用于确定创建投影视图的方法,其值有“third_angle”和“first_angle”,前者用于第3象限视角投影法(适用于一些欧美国家的标准),后者则属于满足中国制图标准的第1象限视角投影法。其中,“projection_type”的默认选项值为“third_angle*”。将“projection_type”的选项值设置为“first_angle”的方法、步骤如下。

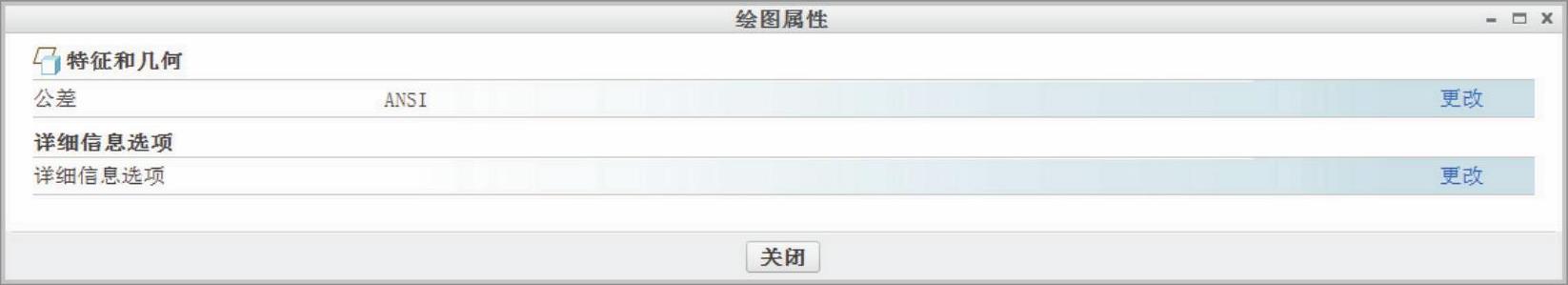

1)在一个新建的或打开的绘图(工程图)文件中,从功能区的“文件”选项卡中选择“准备”→“绘图属性”命令,弹出图11-6所示的“绘图属性”对话框。
图11-6 “绘图属性”对话框
2)在“绘图属性”对话框中单击“详细信息选项”对应的“更改”选项,弹出“选项”对话框。

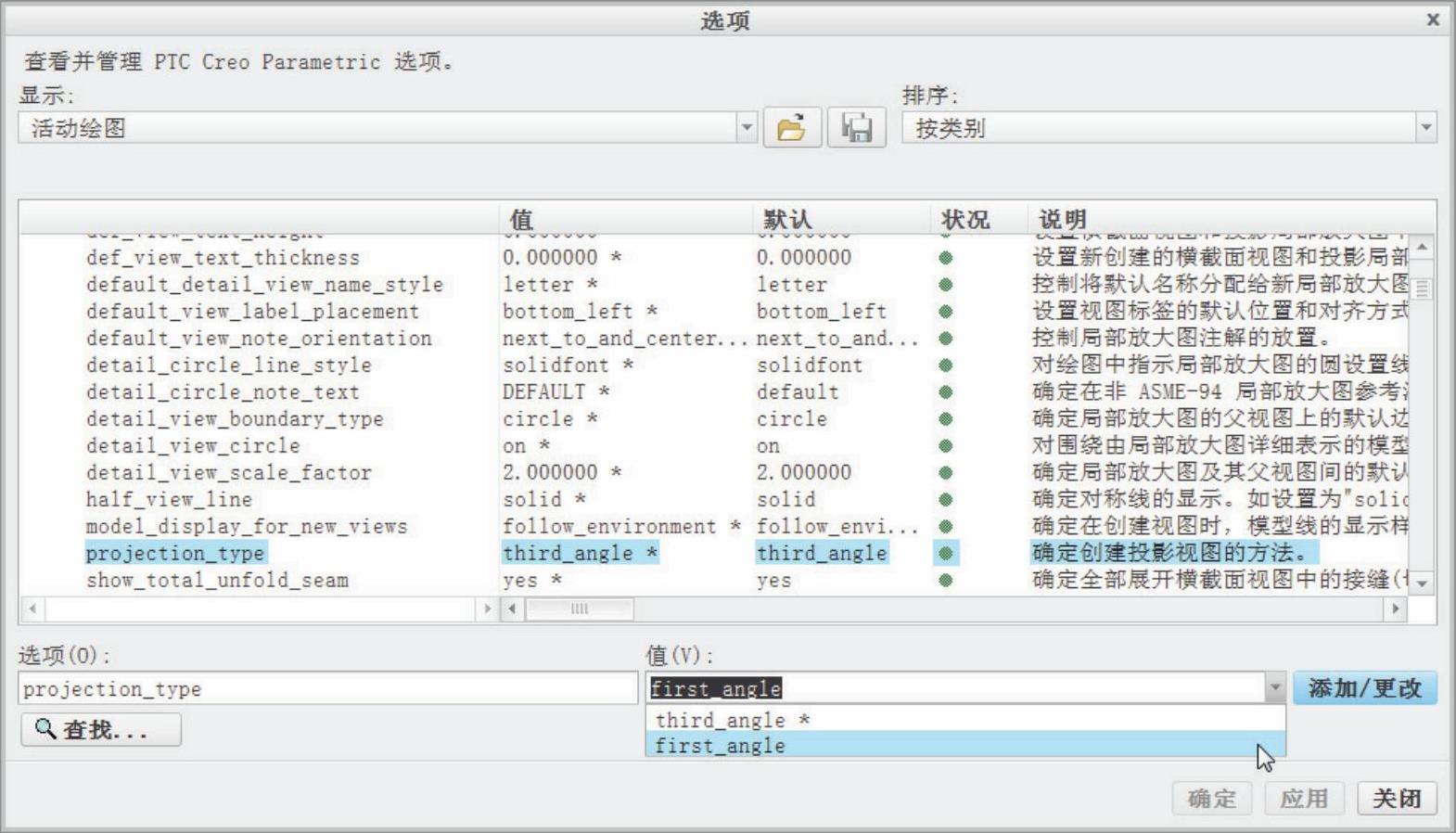

3)在“选项”对话框的“选项”文本框中输入“projection_type”,接着在相应的“值”下拉列表框中选择“first_angle”,如图11-7所示。
图11-7 设置选项值
4)在“选项”对话框中单击“添加/更改”按钮,然后单击“确定”按钮。
5)在“绘图属性”对话框中单击“关闭”按钮。(www.chuimin.cn)
将“projection_type”的选项值设置为“first_angle”后,接下来在该绘图文件中插入的投影视图都将满足第1象限角投影法。
如果在绘图文件的功能区“文件”选项卡中选择“准备”→“绘图属性”命令,并在弹出的“绘图属性”对话框中单击“公差”对应的“更改”选项,则打开一个菜单管理器。该菜单管理器提供图11-8所示的“公差设置”菜单。若在“公差设置”菜单中选择“标准”命令,则可以设置公差标准,如图11-9所示,可以根据设计要求选择“ANSI”标准和“ISO/DIN”标准;如果在可用的情况下从“公差设置”菜单中选择“模型等级”命令,则出现图11-10所示的菜单,可设置模型公差等级。如果在可用的情况下从“公差设置”菜单中选择“公差表”命令,则菜单管理器出现图11-11所示的菜单,可以用来设置公差表。

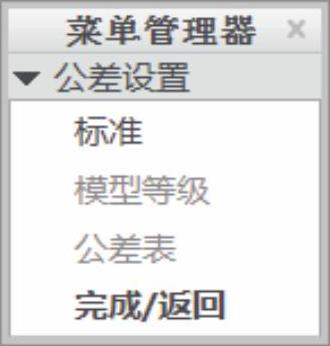

图11-8 “公差设置”菜单

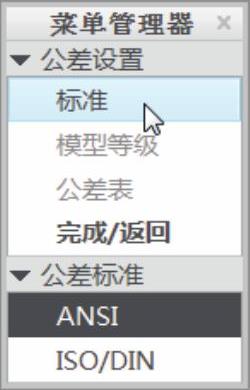

图11-9 设置公差标准

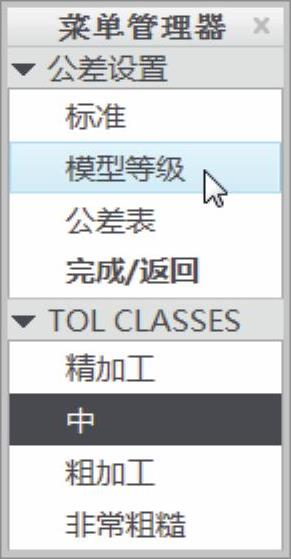

图11-10 设置模型等级
图11-11 设置公差表
