Creo Parametric具有在绘图模式下处理工程绘图的功能。其中，使用Creo Parametric绘图模式，可以创建所有Creo Parametric模型的绘图，或从其他系统输入绘图文件。绘图中的所有工程视图都是相关的，如果改变一个视图中的驱动尺寸值，则系统会相应地更新其他绘图视图，相应的父项模型（如三维零件、钣金件或组件等）也会相应更新，即各模式具有关联性。

创建新的绘图（工程图）文件，需要指定所需的三维模型。创建绘图（工程图）文件的一般方法和步骤如下。

1）在“快速访问”工具栏中单击（新建）按钮，打开“新建”对话框。

2）在“新建”对话框的“类型”选项组中选择“绘图”单选按钮，接着在“名称”文本框中接受默认名称或输入新名称，取消选中“使用默认模板”复选框，如图11-1所示，然后单击“确定”按钮。

3）弹出图11-2所示的“新建绘图”对话框。在“默认模型”选项组中，单击“浏览”按钮，通过“打开”对话框选择所需的模型来打开。

如果在新建绘图文件之前已经打开了一个模型文件（如零件、组件），那么系统自动将当前模型设置为“默认模型”。

4）在“指定模板”选项组中，选择“使用模板”单选按钮、“格式为空”单选按钮或“空”单选按钮。

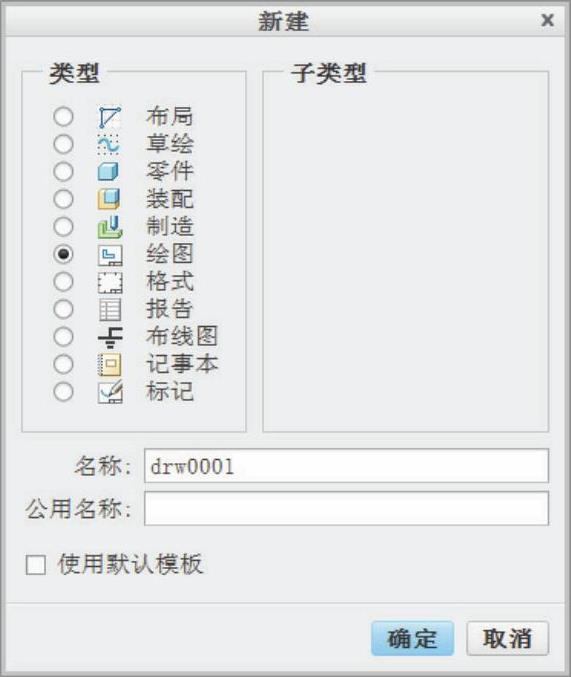

图11-1 “新建”对话框

(www.chuimin.cn)

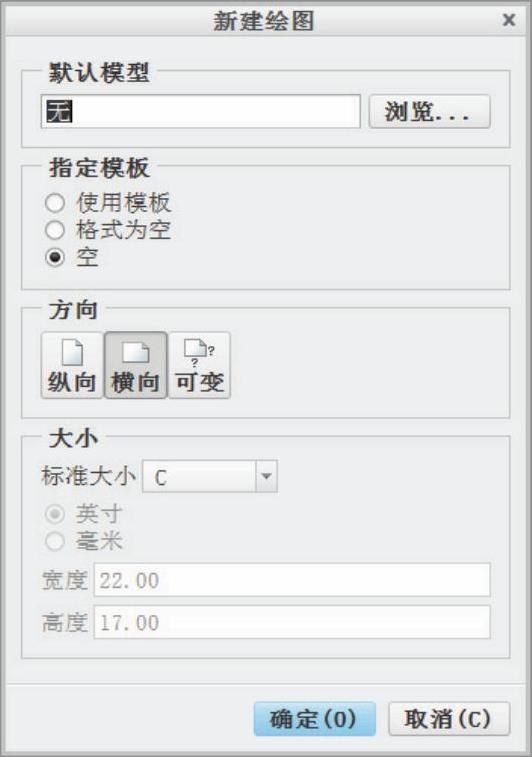

图11-2 “新建绘图”对话框

如果选择“空”单选按钮，则可指定绘图尺寸或检索格式。例如，在“方向”选项组中单击“纵向”按钮或“横向”按钮，接着从“大小”选项组的“标准大小”下拉列表框中选择标准尺寸；如果在“方向”选项组中单击“可变”按钮，则可以定义高度和宽度尺寸，注意可选择“英寸”单选按钮或“毫米”单选按钮。

如果选择“使用模板”单选按钮，则可以在“模板”选项组中选择一个所需的Creo Parametric绘图模板，如图11-3所示。

如果选择“格式为空”单选按钮，如图11-4所示，在“格式”选项组中单击“浏览”按钮，可以指定要使用的格式而不使用模板。

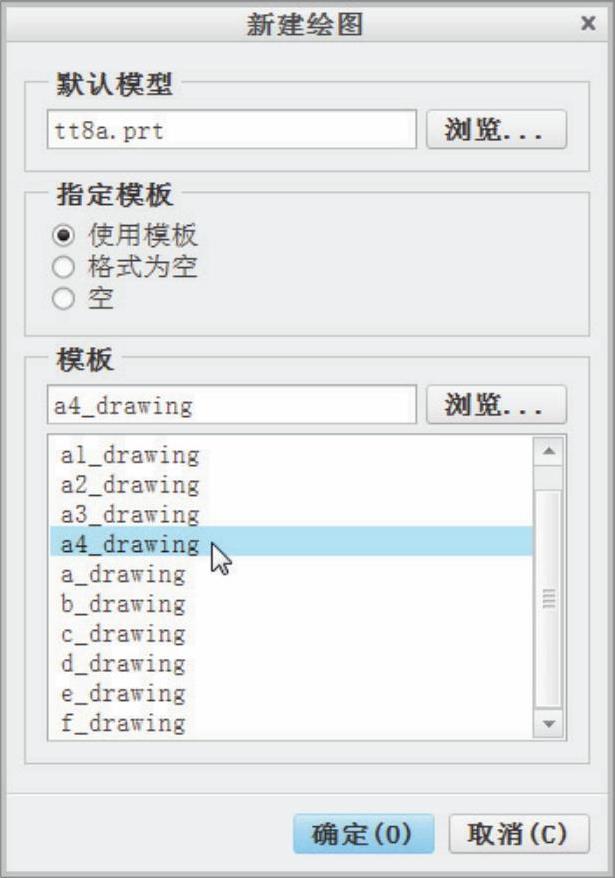

图11-3 选择“使用模板”单选按钮

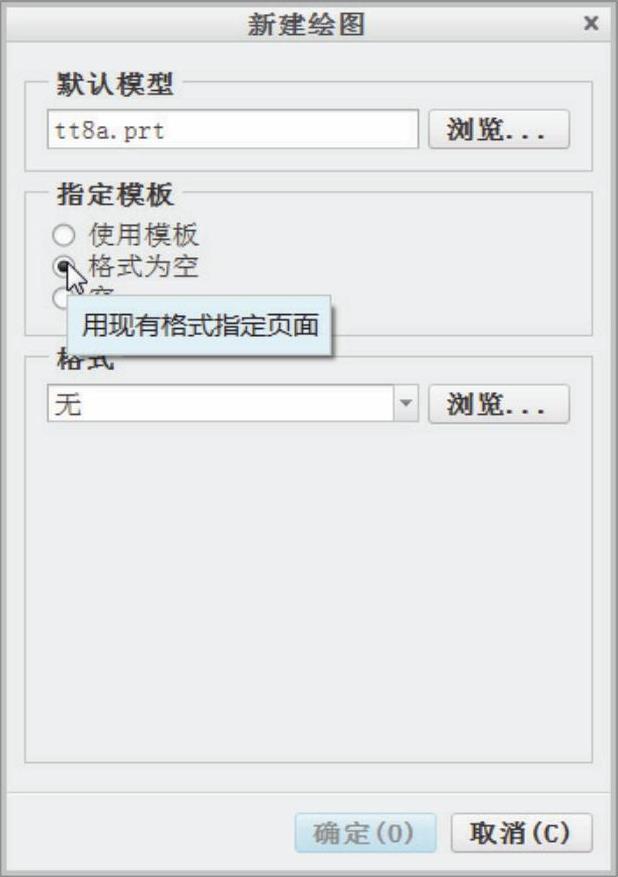

图11-4 选择“格式为空”单选按钮

5）在“新建绘图”对话框中单击“确定”按钮，从而创建一个新的绘图文件。
