使用组件剖面有助于检查和改进组件各元件间的配合结构等。在装配模式下，可以创建一个与整个组件或仅与一个选定零件相交的剖面，各元件的剖面线分别确定。应用组件剖面的示例如图10-96所示。

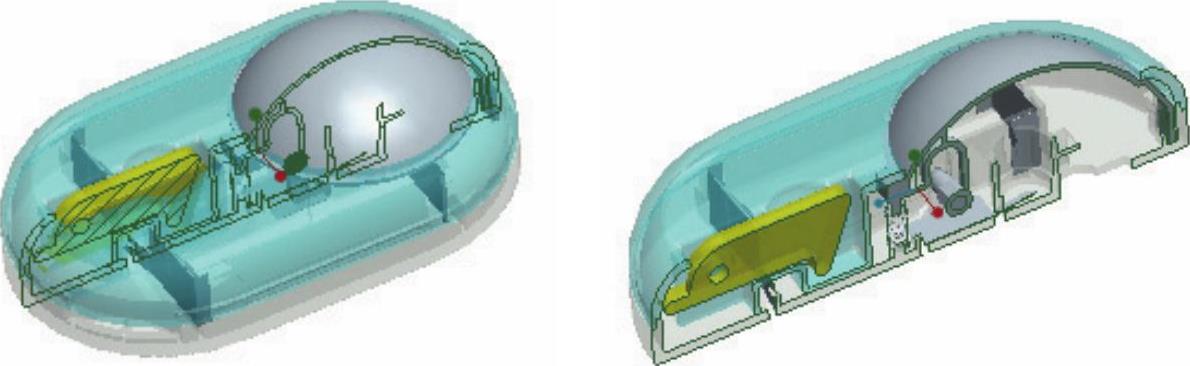

图10-96 应用组件剖面的示例

使用“视图管理器”对话框的“截面”选项卡可以创建以下3种类型的剖面。

模型的平面剖面（画有剖面线或进行了填充）。

模型的偏移剖面（画有剖面线，但未进行填充）。

来自多面模型（.stl文件）的剖面。

图10-96所示的组件剖面可以按照以下简述的方法和步骤来创建。

1）单击（视图管理器）按钮，打开“视图管理器”对话框，切换到“截面”选项卡。(www.chuimin.cn)

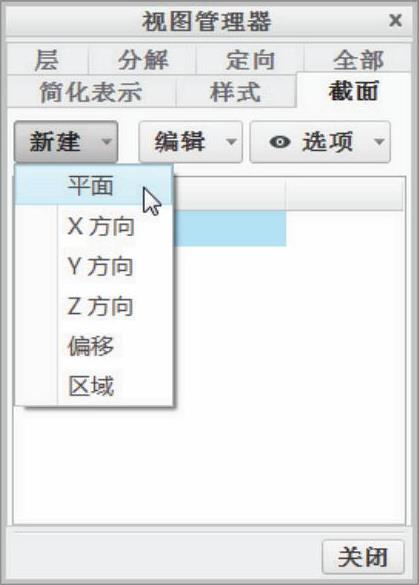

2）在“截面”选项卡中单击“新建”按钮，并从打开的下拉菜单中选择“平面”选项如图10-97所示，接着在出现的文本框中输入新X截面的名称，按〈Enter〉键，系统打开图10-98所示的“截面”选项卡。

图10-97 “截面”选项卡

图10-98 “截面”选项卡

说明：截面的创建方式有“平面”“X方向”“Y方向”“Z方向”“偏移”和“区域”。

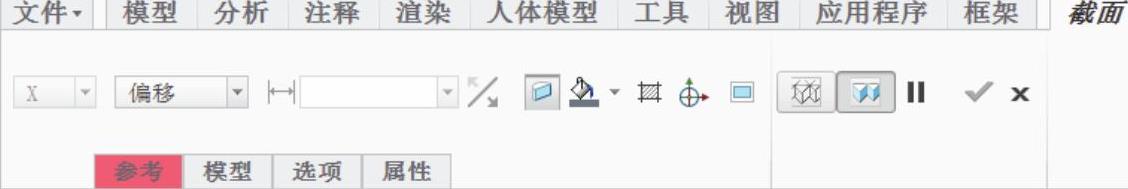

3）在“截面”选项卡中设置相关的选项，并利用“参考”面板在装配的模型窗口中或模型树中选择所需的基准平面。

4）单击（完成）按钮，即可完成该平面剖截面的创建。
