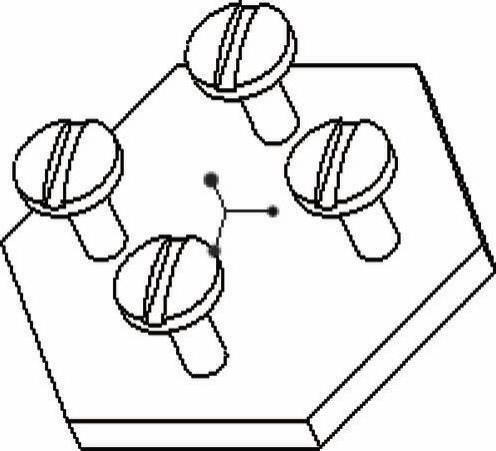

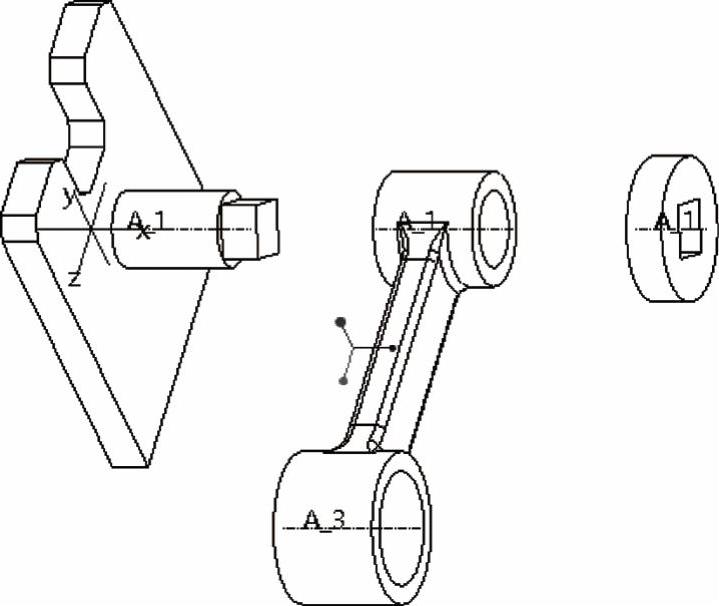

装配的分解视图又常被称为组件爆炸视图，它将模型中每个元件与其他元件分开表示。分解视图仅影响组件外观，而设计意图以及装配元件之间的实际距离不会改变。可以创建默认的分解组件视图，此类视图通常要进行位置编辑处理，以获得合理定义的所有元件的分解位置。可以为每个组件定义多个分解视图，然后可以根据需要随时使用任意一个已保存的视图。简单的组件分解视图示例如图10-83所示。

在Creo Parametric中，使用分解视图时要牢记下列规则（摘自Creo Parametric官方帮助文件）。

如果在更高级组件范围内分解子组件，则子组件中的元

件不会自动分解。可以为每个子组件指定要使用的分解

状态。

关闭分解视图时，将保留与元件分解位置有关的信息。

打开分解视图后，元件将返回至其上一次分解位置。

所有组件均具有一个默认分解视图，该视图是使用元件

放置规范创建的。

图10-83 组件分解视图

在分解视图中多次出现的同一组件在更高级组件中可以具有不同的特性。

创建分解视图的方式主要有以下两种。

1．使用（分解图）按钮和（编辑位置）按钮

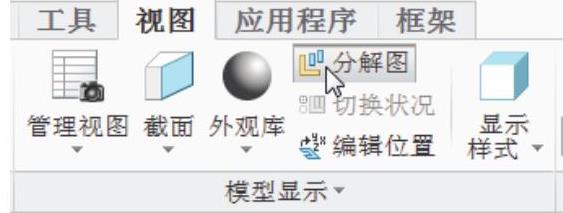

（分解图）按钮位于功能区的“视图”选项卡的“模型显示”组中，如图10-84所示。使用该按钮，可以在装配的默认分解视图与非分解视图之间切换。首次单击选中（分解图）按钮，则创建当前装配组件默认的分解视图。如果对系统默认的分解视图各元件的位置不满意，可以从功能区的“视图”选项卡的

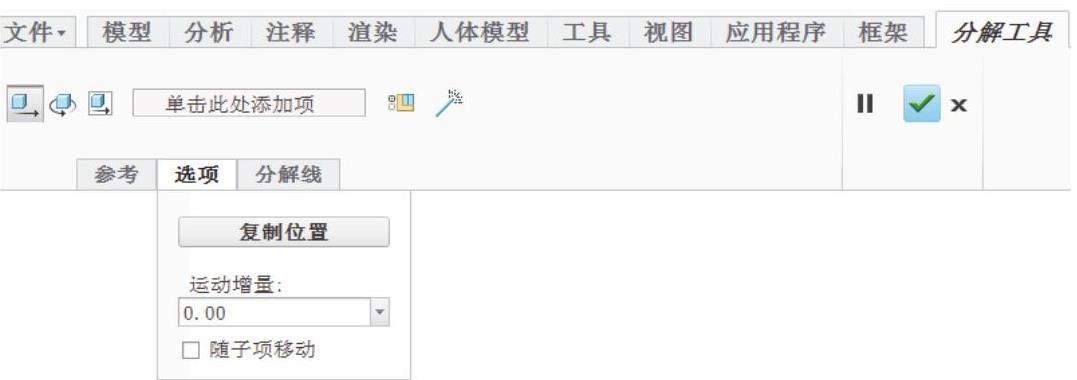

“模型显示”组中单击（编辑位置）按钮，打开图10-85所示的“分解工具”选项卡。利

用该选项卡，选择用于定位分解元件的运动类型（“平移”“旋转”“视图平面”等），指定要

移动的元件和运动参考（使用其“参考”面板），将要分解的元件拖动到新位置等。

图10-84 “分解图”按钮出处

图10-85 “分解工具”选项卡

另外，“分解工具”选项卡中的（切换状态）按钮用于切换选定元件的分解状态，（分解线）按钮则用于创建修饰偏移线以说明分解元件的运动。如果要对分解线进行更多的编辑操作，则可以使用“分解工具”选项卡的“分解线”面板。

2．使用视图管理器中的“分解”选项功能

使用视图管理器中的“分解”选项功能，也可以创建分解视图，并且可以很方便地将定制的分解视图保存起来，以备在需要时调用。

下面通过一个实例介绍如何使用视图管理器来创建和保存新的分解视图，并设置元件的分解位置等。

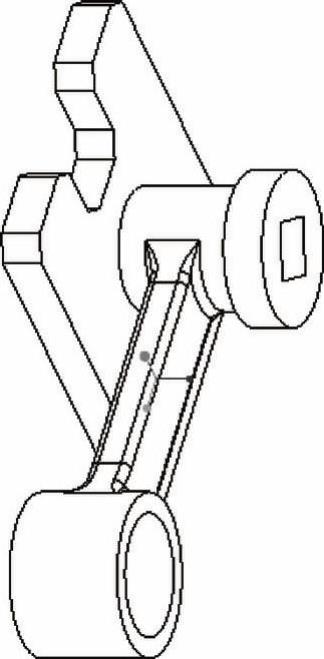

1）单击（打开）按钮，弹出“文件打开”对话框，选择位于随书光盘“CH10\FJST”文件夹中的“BC_10_FJ_M.ASM”文件，单击“打开”按钮，该文件中的原始组件模型如图10-86所示。

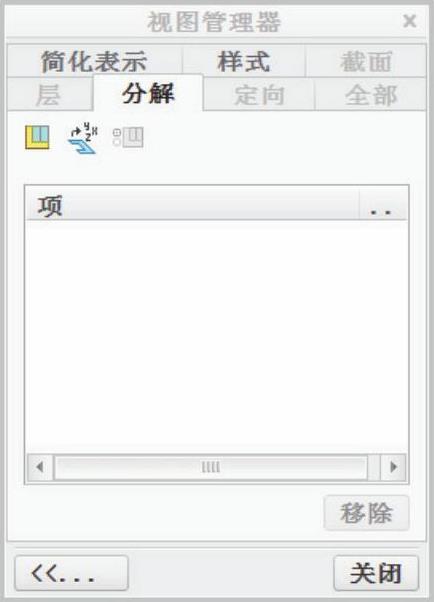

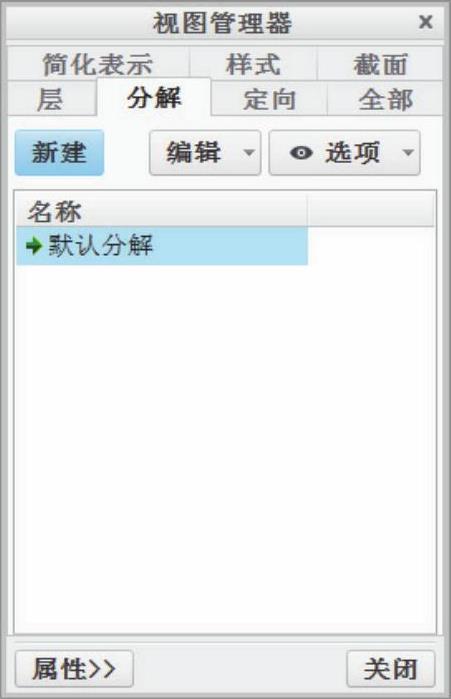

2）在“图形”工具栏中单击（视图管理器）按钮，或者在功能区的“视图”选项卡的“模型显示”组中单击“管理视图”→（视图管理器）按钮，打开“视图管理器”对话框，切换到“分解”选项卡，如图10-87所示。(www.chuimin.cn)

图10-86 原始组件模型

图10-87 “视图管理器”对话框

3）在“分解”选项卡中单击“新建”按钮，在出现的文本框中输入新分解视图名称，如图10-88所示，按〈Enter〉键。

4）选中刚新建的分解视图名，单击“属性”按钮，此时“视图管理器”对话框如图10-89所示。

图10-88 新建分解视图

图10-89 “视图管理器”对话框

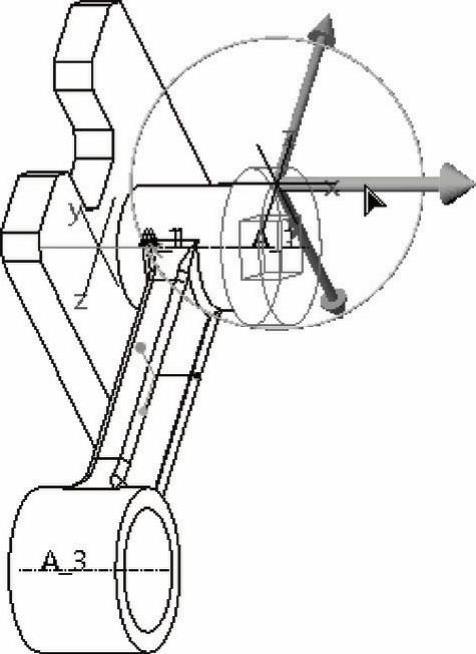

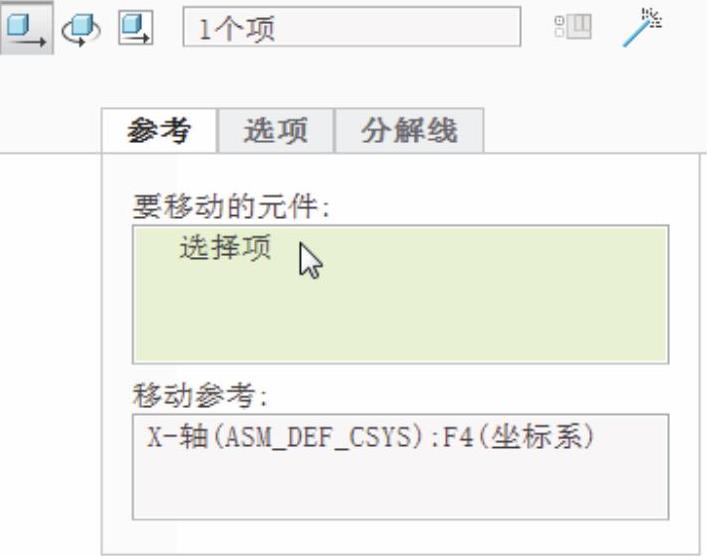

5）在视图管理器中单击（编辑位置）按钮，打开“分解工具”选项卡。在“分解工具”选项卡中单击（平移）按钮，接着打开“参考”面板，激活“移动参考”收集器，选定合适的移动参考，如选择坐标系或轴线等（可以借助选择过滤器的相关选项来选择移动参考），再确保激活“参考”面板中的“要移动的元件”收集器，如图10-90所示。
