在Creo Parametric 3.0装配模块下,功能区的“模型”选项卡的“操作”组溢出列表中提供了“替换”命令。使用该命令可以用另一元件替换现有元件或UDF(User Defined Feature,用户自定义特征)。从功能区的“模型”选项卡的“操作”组溢出列表中选择“替换”命令,打开图10-66所示的“替换”对话框。在“替换为”选项组中包含以下7个单选按钮,即提供了7种替换方式。
图10-66 “替换”对话框
“族表”:用族表实例替换元件模型。
“互换”:用通过互换组件相关联的模型替换元件模型。
“模块或模块变型”:用通过模块装配关联的模型替换元件模型。
“参考模型”:用包含元件模型外部参考的模型来替换元件模型。
“记事本”:用通过布局相关联的模型替换元件模型。
“通过复制”:用新创建的模型副本来替换元件模型。
“不相关的元件”:通过指定新模型的放置来替换元件模型。
本节主要介绍以“互换”方式在装配组件中进行元件互换。这需要理解“互换装配”(也称“互换组件”)的概念。“互换装配”用于为替换组件中其他组件的组件创建参考,其中功能互换元件可替换组件中的功能元件,而简化互换元件则可替代简化表示中的元件。互换元件的操作实例如下。所需文件位于随书光盘的“CH10\HH”文件夹中。
1.建立互换组件
1)单击(新建)按钮,打开“新建”对话框。
2)在“类型”选项组中选择“装配”单选按钮,在“子类型”选项组中选择“互换”单选按钮,在“名称”文本框中输入互换装配的名称为“bc_10_ys_exchange”,如图10-67所示,然后单击“确定”按钮。
图10-67 “新建”对话框
3)在装配中插入功能元件。在功能区的“模型”选项卡的“元件”组中单击(组装功能元件,简称“功能”)按钮,弹出“打开”对话框,选择随书光盘配套的“bc_10_hh_2.prt”文件,单击“打开”按钮。插入的功能元件如图10-68所示。
4)继续在组件中插入所需的功能元件。单击(功能)按钮,弹出“打开”对话框,选择随书光盘配套的“bc_10_hh_4.prt”文件,单击“打开”按钮,在功能区出现“元件放置”选项卡,直接单击
(完成)按钮。此时插入的两个功能元件如图10-69所示。

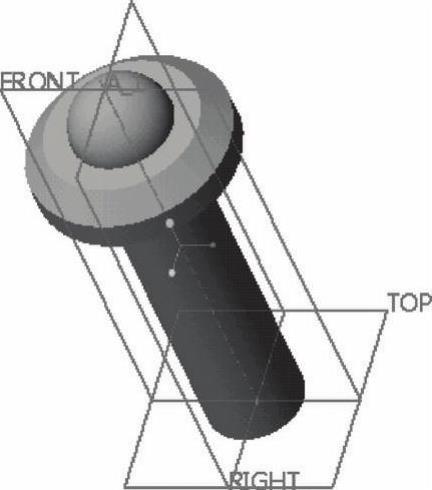

图10-68 插入功能元件(1)

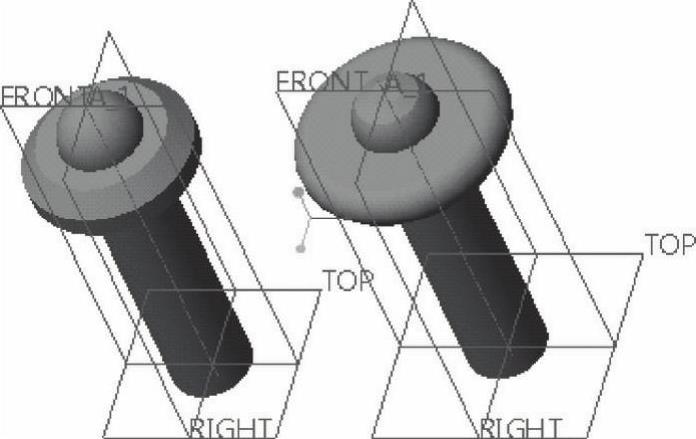

图10-69 插入的两个功能元件
5)在功能区的“模型”选项卡的“参考配对”组中单击(参考配对表)按钮,打开图10-70所示的“参考配对表”对话框。

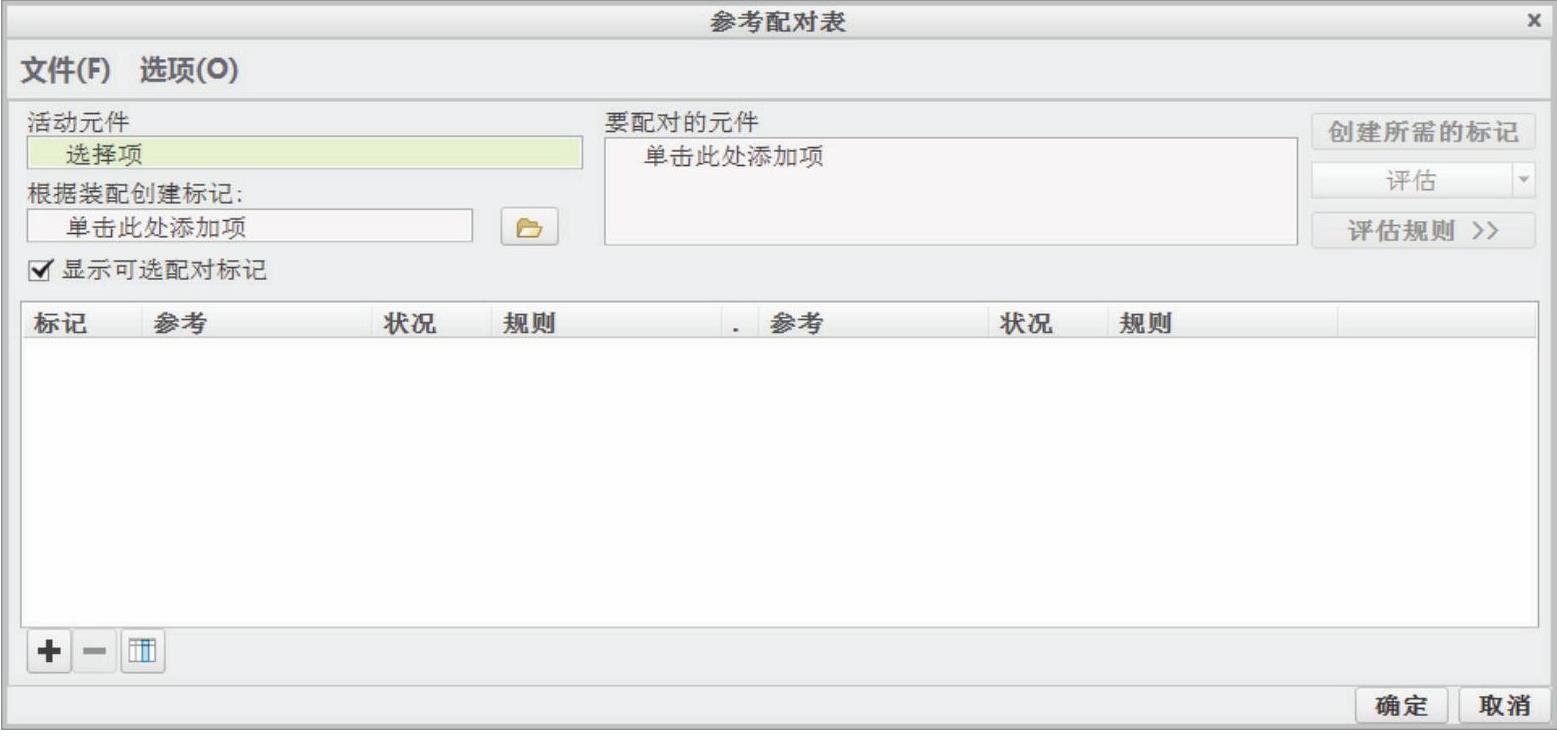

图10-70 “参考配对表”对话框(www.chuimin.cn)
选择“BC_10_HH_2.PRT”为活动元件,接着激活“要配对的元件”收集器,选择“BC_10_HH_4.PRT”作为要配对的元件。
在“参考配对表”对话框中单击按钮,添加第1个标签(标记),标签名称默认为“TAG_0”,结合〈Ctrl〉键分别选择“BC_10_HH_2.PRT”零件和“BC_10_HH_4.PRT”零件的配对参考面,如图10-71所示。此时,该参考标签的信息也显示在“参考配对表”对话框中。

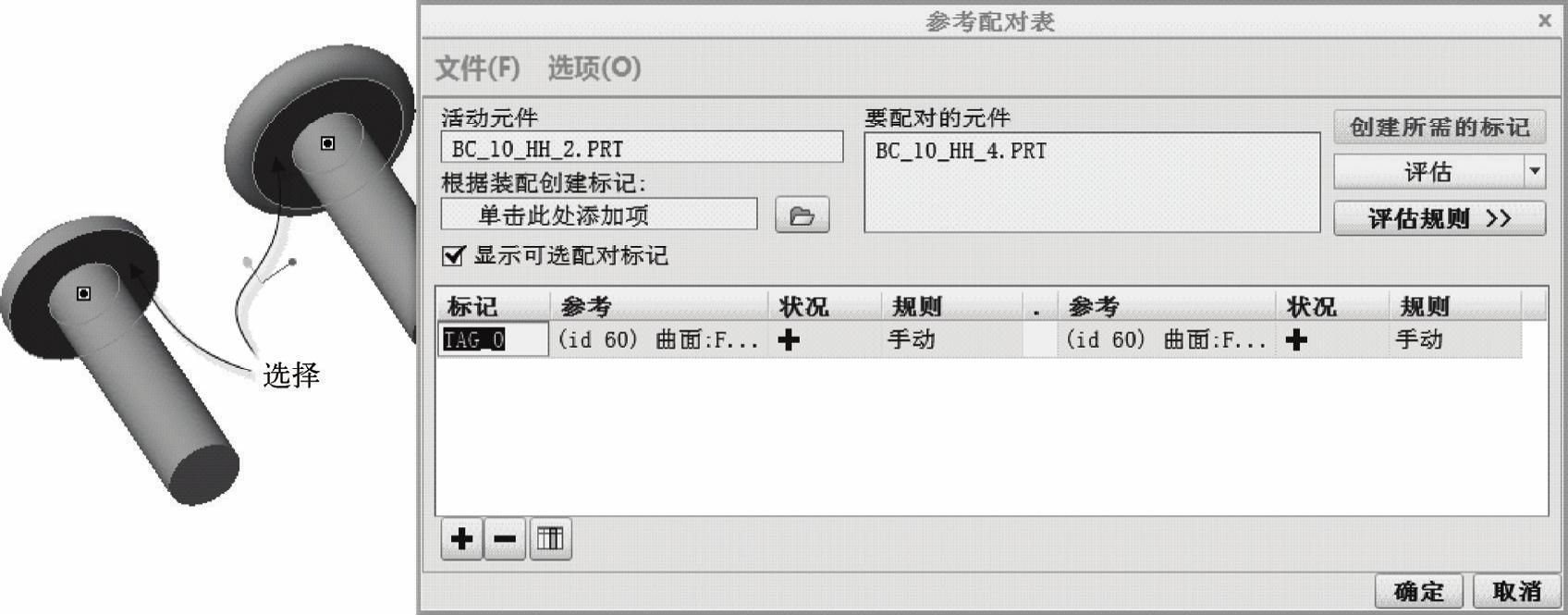

图10-71 定义参考配对(1)
单击按钮,添加第2个标签,标签默认名称为“TAG_1”,结合〈Ctrl〉键选择“BC_10_HH_2.PRT”零件和“BC_10_HH_4.PRT”零件的参考配对曲面,如图10-72所示。
6)在“参考配对表”对话框中单击“确定”按钮。
7)保存文件。

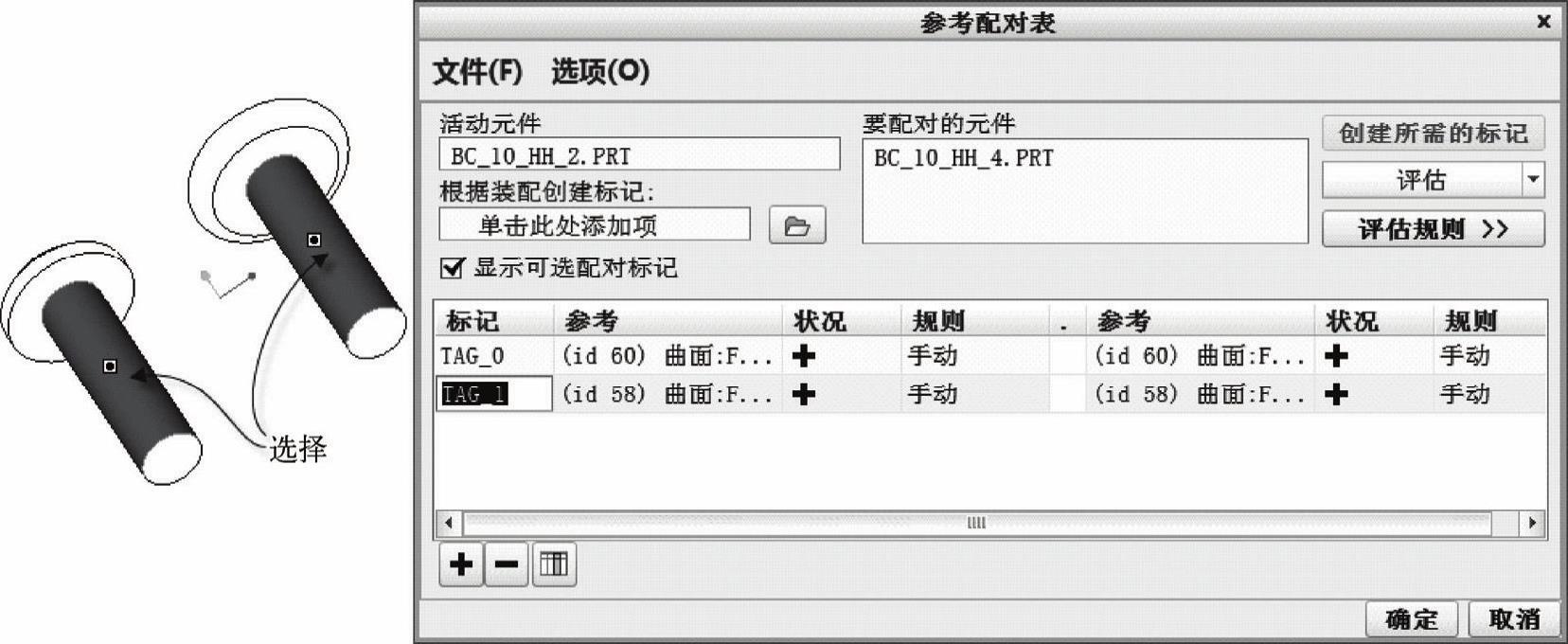

图10-72 定义参考配对(2)
2.以互换方式替换零件
1)单击(打开)按钮,弹出“文件打开”对话框,选择“bc_10_hh_m.asm”文件,单击“打开”按钮。该文件存在的原始组件模型如图10-73所示。
2)从功能区的“模型”选项卡的“操作”组溢出列表中选择“替换”命令,打开“替换”对话框。
3)在装配中单击要替换的“BC_10_HH_2.PRT”元件,此时“替换为”选项组中默认选择“互换”单选按钮,如图10-74所示。

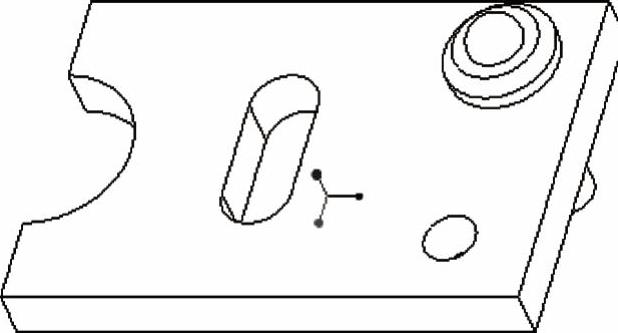

图10-73 原始组件模型

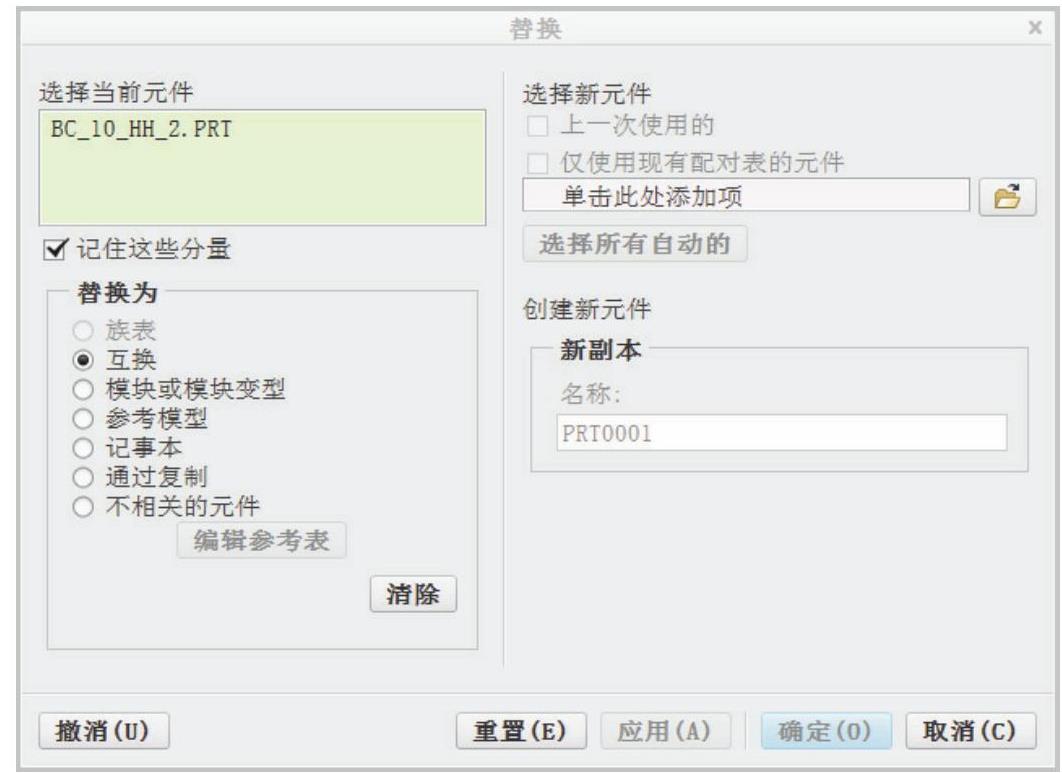

图10-74 “替换”对话框
4)在“替换”对话框中单击(打开)按钮,弹出“族树”对话框。在“族树”对话框中选择“BC_10_YS_EXCHANGE.ASM”节点下的“BC_10_HH_4.PRT”,如图10-75所示,然后单击“确定”按钮。
5)在“替换”对话框中单击“确定”按钮。替换元件的结果如图10-76所示,装配中的“BC_10_HH_2.PRT”元件被“BC_10_HH_4.PRT”元件成功替换。
图10-75 “族树”对话框

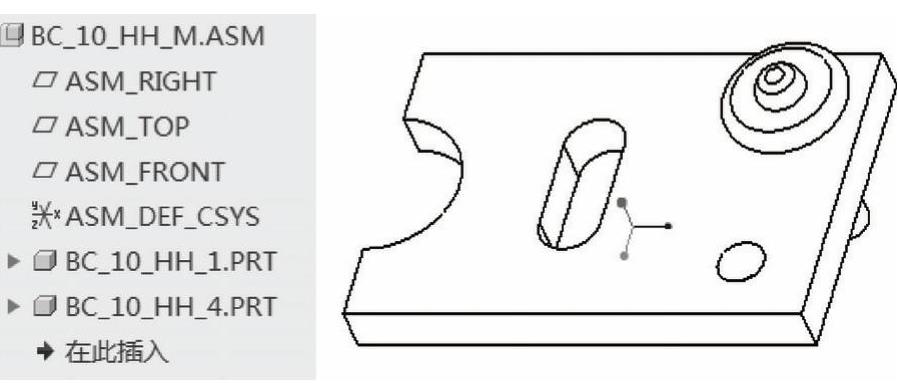

图10-76 替换元件的结果
