Creo3.0复制元件的步骤

2023-11-08 理论教育版权反馈

【摘要】：复制元件时，元件放置将基于装配的坐标系。图10-52 “元件”菜单图10-53 “得到坐标系”菜单图10-54 出现的菜单4）在菜单管理器的“退出”菜单中使用“平移”选项或“旋转”选项来指定移动，以创建其他元件。图10-59 指定沿着当前方向的实例的个数10）在菜单管理器的“退出”菜单中选择“完成”命令，然后在菜单管理器的“元件”菜单中选择“完成/返回”命令。

在装配中可以创建元件的多个独立实例，但一次只能修改、替换或删除一个复制的元件。复制元件时，元件放置将基于装配的坐标系（坐标系被用作平移或旋转复制元件的参考）。复制元件的示例如图10-51所示。

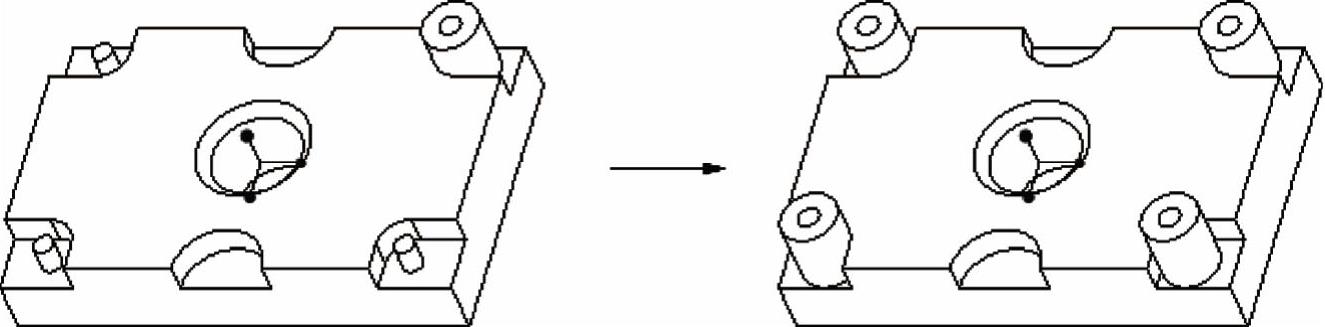

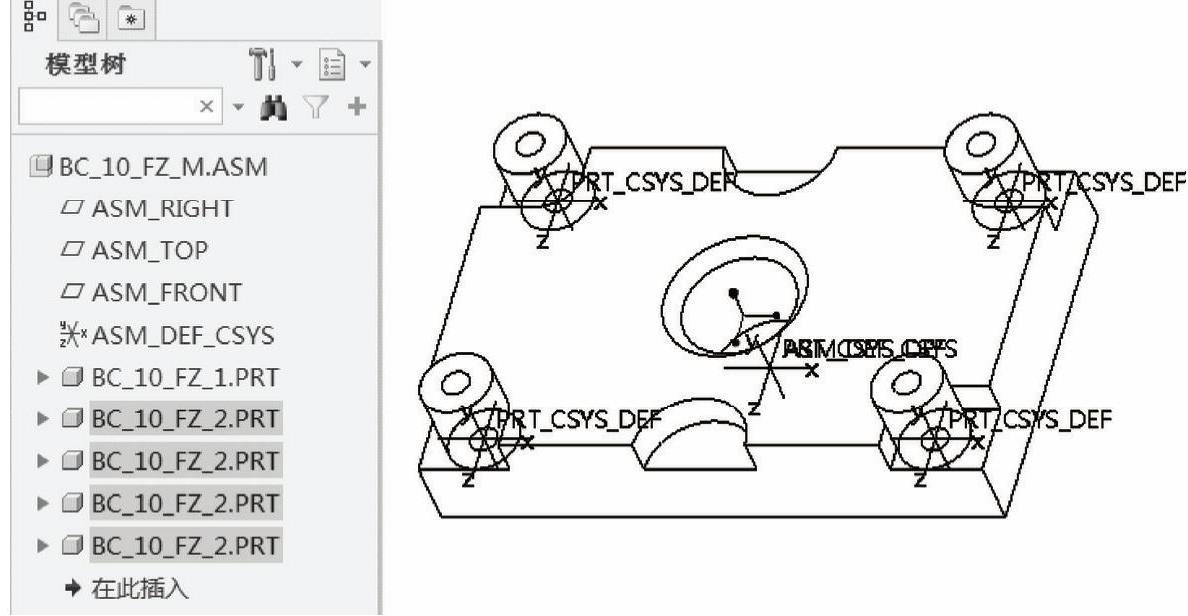

图10-51 复制元件的示例

1．复制元件的一般方法及步骤

在介绍在装配中复制元件的实例之前，先概括性地介绍复制元件的一般方法及步骤。

1）在打开的装配组件文件中，在功能区的“模型”选项卡中单击“元件”→“元件操作”命令，打开一个菜单管理器，如图10-52所示。

2）在菜单管理器的“元件”菜单中选择“复制”选项，出现图10-53所示的“得到坐标系”菜单，然后在装配组件中创建或选择一个坐标系。

3）选择一个或多个要复制的元件，接着在“选择”对话框中单击“确定”按钮，此时在菜单管理器中激活“退出”菜单和“平移方向”菜单，如图10-54所示。

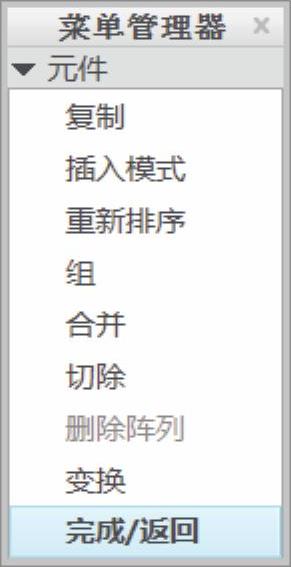

图10-52 “元件”菜单

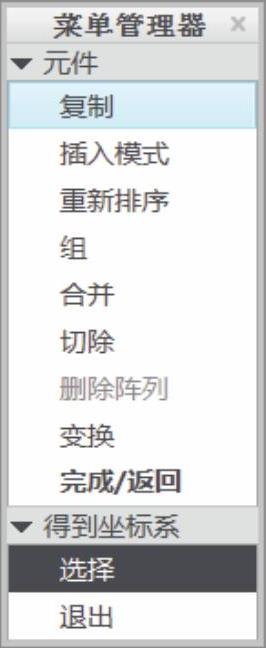

图10-53 “得到坐标系”菜单

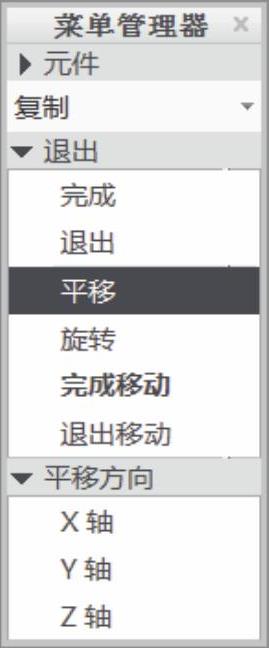

图10-54 出现的菜单

4）在菜单管理器的“退出”菜单中使用“平移”选项或“旋转”选项来指定移动，以创建其他元件。可在阵列化形式下，沿不同的方向为移动指定任意的增量变化数。可以在每个方向上使用任意数量的指令，但最多只能定义三个方向。

“平移”选项：沿指定轴的方向阵列化元件。

“旋转”选项：绕指定轴阵列化元件。

5）在菜单管理器的“平移方向”菜单或“旋转方向”菜单中选择“X轴”“Y轴”或“Z轴”，根据系统提示输入平移距离或旋转角度。

6）每设置完一组移动后，从菜单管理器的“退出”菜单中选择“完成移动”选项。系统会提示用户输入希望创建的实例个数。在提示下，指定沿着当前方向的实例的个数。

7）重复步骤4）和步骤5）定义下一个复制方向。继续该过程直到放置好所有副本。

8）从菜单管理器的“退出”菜单中选择“完成”选项来执行所有移动。

2．复制元件的典型范例

下面以实例介绍复制元件的具体方法和步骤。(www.chuimin.cn)

1）单击（打开）按钮，弹出“文件打开”对话框，选择“bc_10_fz_m.asm”文件（该文件位于随书光盘的“CH10\FZ”文件夹中），单击“打开”按钮。该文件存在的原始装配模型如图10-55所示。

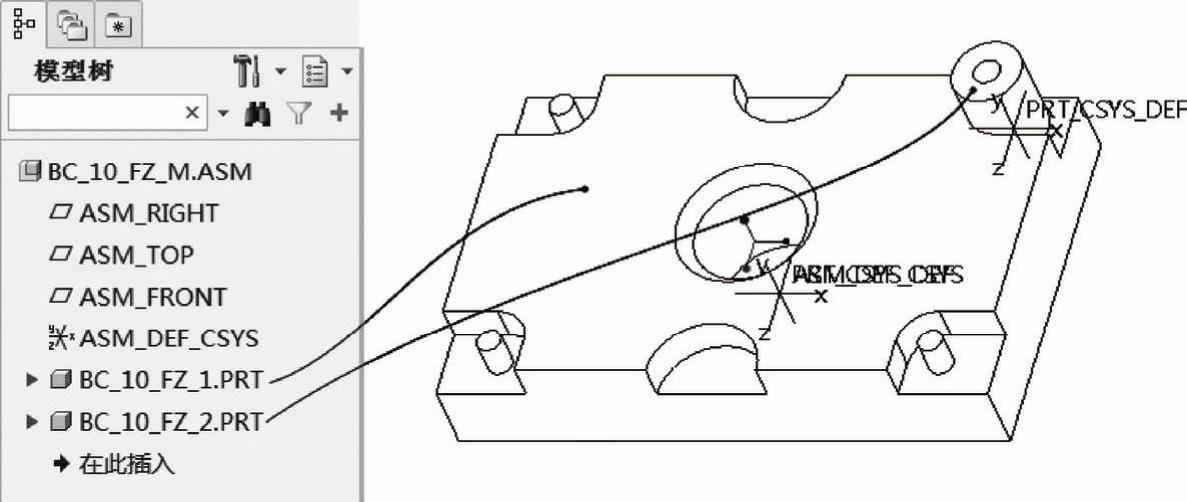

图10-55 原始装配模型

2）在功能区的“模型”选项卡中单击“元件”→“元件操作”命令，打开一个菜单管理器。

3）在菜单管理器的“元件”菜单中选择“复制”命令，出现“得到坐标系”菜单。

4）在装配中选择“ASM_DEF_CSYS”坐标系，接着选择“bc_10_fz_2.prt”元件，单击“选择”对话框中的“确定”按钮。

5）在菜单管理器出现的“退出”菜单中选择“平移”命令，在“平移方向”菜单中选择“X轴”命令。

6）输入在X轴方向上的平移距离“-64”，如图10-56所示，单击（接受）按钮。

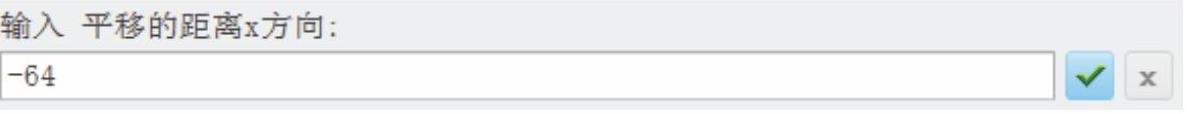

图10-56 输入在X轴方向上的平移距离

7）在菜单管理器的“退出”菜单中选择“完成移动”命令，接着输入沿这个复制方向的实例数目“2”，如图10-57所示，单击（接受）按钮。

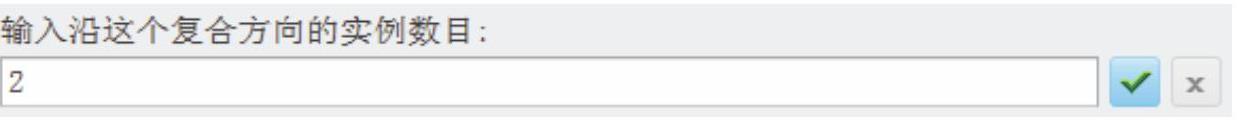

图10-57 输入沿这个复制方向的实例数目

8）在菜单管理器的“退出”菜单中选择“平移”命令，在“平移方向”菜单中选择“Z轴”选项，接着输入该方向上的平移距离“40”，如图10-58所示，单击（接受）按钮。

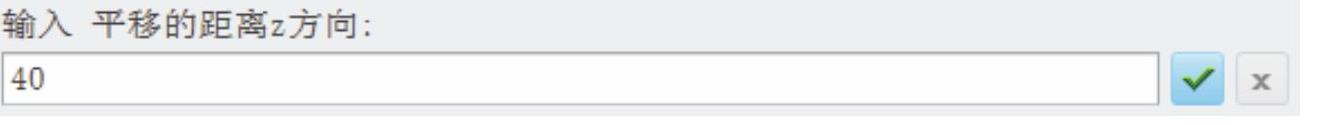

图10-58 输入平移的距离（Z方向）

9）在菜单管理器的“退出”菜单中选择“完成移动”命令，接着输入沿这个复制方向的实例数目“2”，如图10-59所示，单击（接受）按钮。

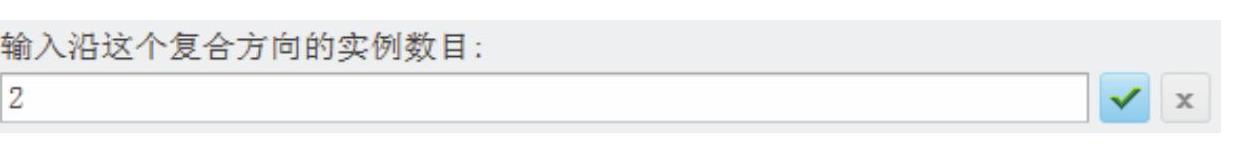

图10-59 指定沿着当前方向的实例的个数

10）在菜单管理器的“退出”菜单中选择“完成”命令，然后在菜单管理器的“元件”菜单中选择“完成/返回”命令。完成元件复制操作的结果如图10-60所示。

图10-60 完成的元件复制的效果
