在装配组件中，可以设置检测元件冲突情况，即在装配处理和拖动操作过程中动态地进行冲突检测。通常的应用情况如下。

在放置元件时，可验证其移动是否不受已装配元件的影响。

在拖动操作中使用冲突检测可确保没有任何元件干涉选定元件的移动。

检测到冲突时停止移动，或者继续移动元件并连续查看冲突。

可以在装配和机械设计中进行冲突检测设置。冲突检测设置的典型方法及步骤如下。

1）在功能区的“文件”选项卡中选择“准备”→“模型属性”命令，如图10-48所示，系统弹出“模型属性”对话框。

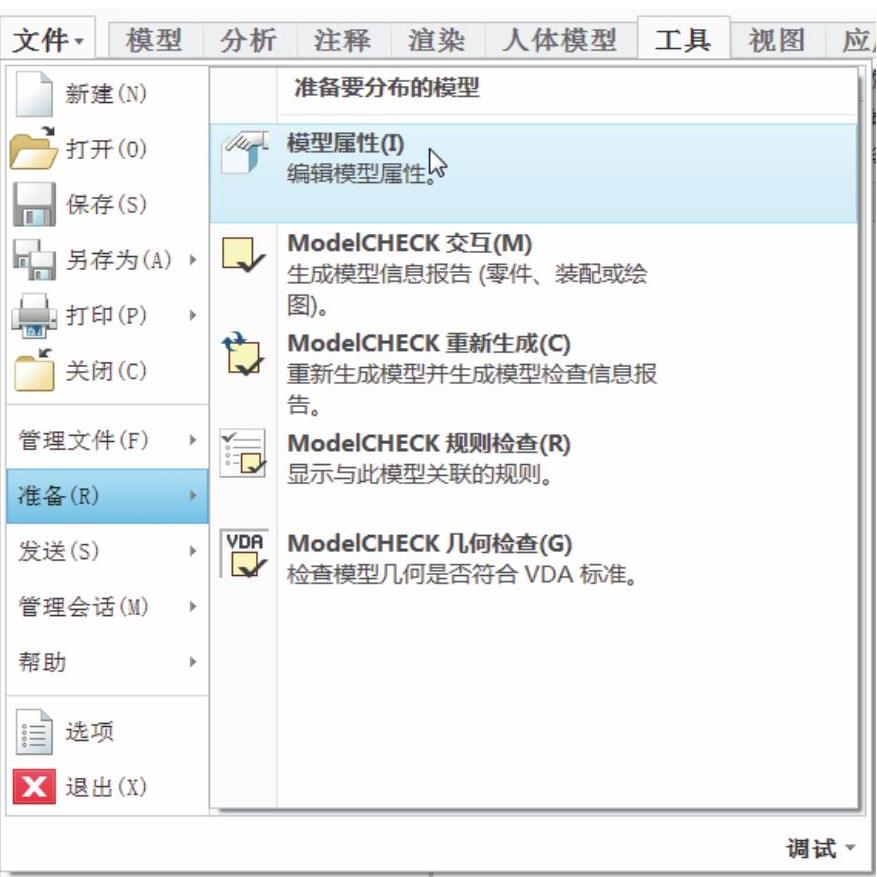

图10-48 选择“模型属性”命令

2）在“模型属性”对话框的“装配”选项组中选择“碰撞检测”对应的“更改”选项，弹出图10-49所示的“碰撞检测设置”对话框。

3）在“常规”选项组中选择所需的选项。注意以下单选按钮的功能含义。

“无碰撞检测”：执行无碰撞检测，即使发生碰撞也允许平滑拖动。

“全局碰撞检测”：检查整个组件中的各种碰撞，并根据所设置的选项将其指出。

“部分碰撞检测”：指定零件，在这些零件之间进行碰撞检测，系统将提示用户选择零件。按住〈Ctrl〉键可选择多个零件。(www.chuimin.cn)

4）当在“常规”选项组中选择“全局碰撞检测”单选按钮或“部分碰撞检测”单选按钮时，“包括面组”复选框可用。可以根据设计需要选中“包括面组”复选框，以设置仅在全局或部分碰撞检测过程中将曲面作为碰撞检测的一部分。

5）当选择“全局碰撞检测”单选按钮或“部分碰撞检测”单选按钮时，可以在“可选的”选项组中进行相关的设置。例如，在“可选的”选项组中选中“碰撞时铃声警告”复选框，以设置在遇到碰撞时可发出警告铃声。

说明：如果将配置选项“enable_advance_collision”的值设置为“yes”，可启用高级选项，此后打开的“碰撞检测设置”对话框中，“可选的”选项组包括更多的高级选项，如图10-50所示。需要注意的是，在具有许多主体的大组件中，高级碰撞检测选项能够导致组件运动非常缓慢。这些附加可选设置单选按钮的功能含义如下。

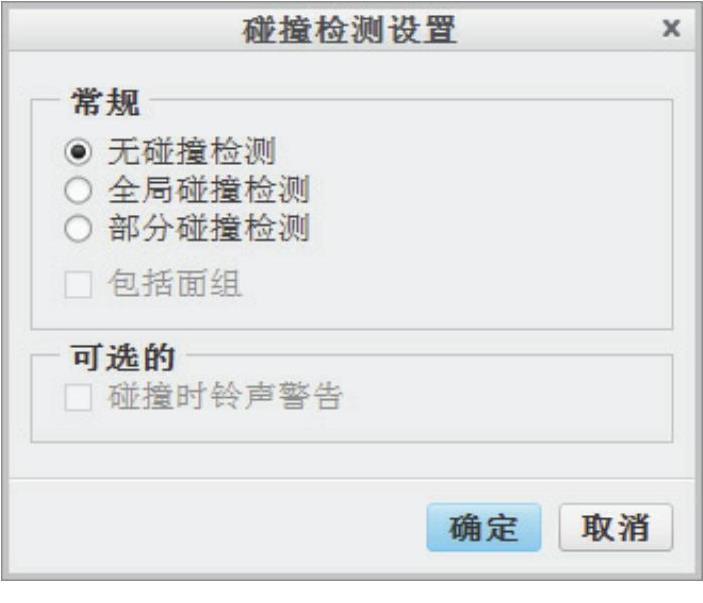

图10-49 “碰撞检测设置”对话框

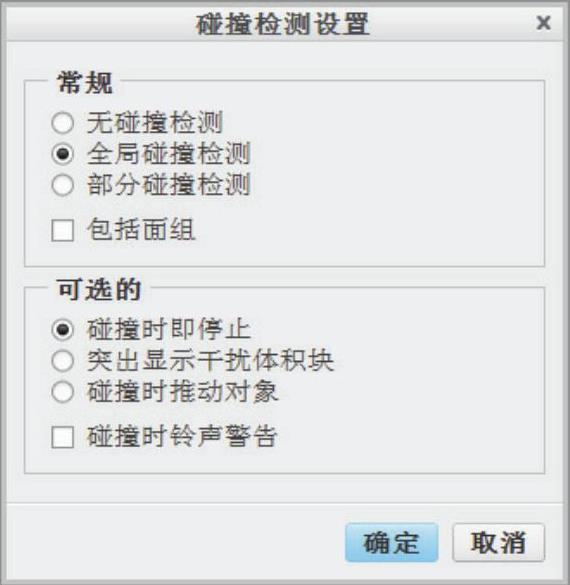

图10-50 提供更多的可选设置

“碰撞时即停止”：发生碰撞时即停止移动。

“突出显示干扰体积块”：加亮干扰图元。配置选项设置为“no”时，该项为默认

设置。

“碰撞时推动对象”：显示碰撞的影响。

6）在“碰撞检测设置”对话框中单击“确定”按钮。
