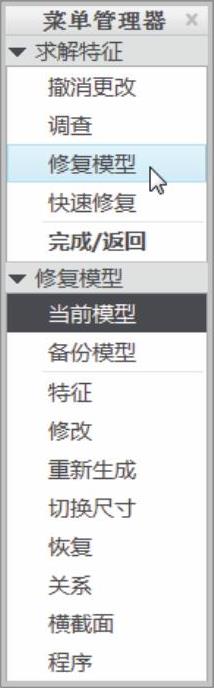

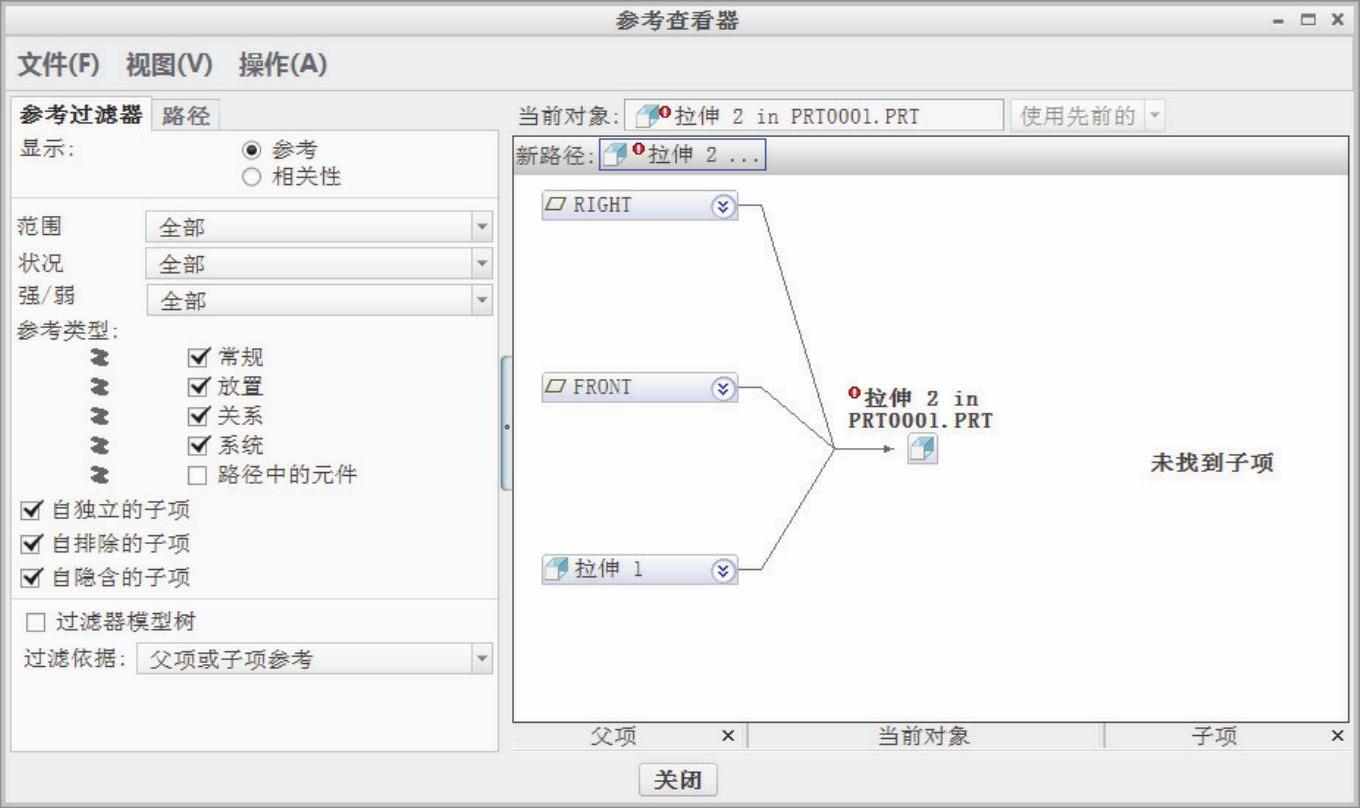

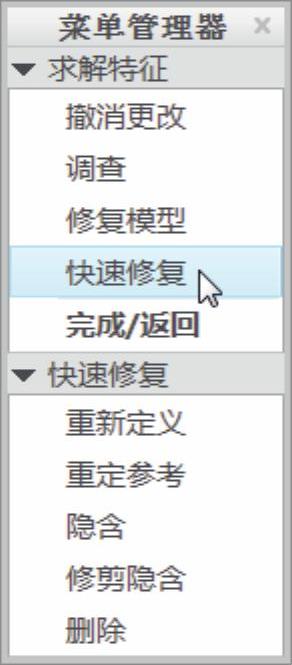

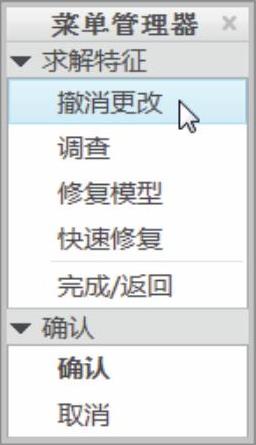

【摘要】：当设置采用“解决模式”时，特征再生失败时，Creo Parametric系统便进入“解决模式”。要注意的是，如果当前在特征工具之外操作导致失败，显示的将是“失败诊断”窗口和“求解特征”菜单。图9-25 “故障排除器”对话框图9-26 出现用于解决失败特征的按钮图9-27 “诊断失败”窗口和“求解特征”菜单使用菜单管理器的“求解特征”菜单中的命令可以修复失败的特征。

Creo Parametric具有检查几何错误的功能，从而使用户能够及时查看可能具有错误的特征，查看特征定义并进行更改以消除潜在问题，避免再生时出现不必要的失败。在Creo Parametric中进行模型再生时，系统会按特征原来的创建顺序，并根据特征之间父子关系的层次逐个重新创建模型特征。诸如不良几何、断开的父子关系以及参考丢失或无效等原因都会导致再生失败。

需要用户注意的是，在Creo Parametric系统中，特征失败的处理模式有两种：一种是“非解决模式”；另一种是“解决模式”。可以通过“PTC Creo Parametric选项”对话框的配置编辑器设置regen_failure_handling配置选项来指定一种失败处理模式，其中，“非解决模式”为默认模式。当设置采用“非解决模式”时，在模型再生失败时不进入解决模式，即允许先暂时不解决再生失败问题，但系统会在信息区中出现图9-22所示的图标和信息警示某些特征再生失败，而再生失败的特征在模型树中会用“”符号以及用红色标识出来。当设置采用“解决模式”时，特征再生失败时，Creo Parametric系统便进入“解决模式”（也称为“修复模型模式”）。在该“解决模式”的环境下，系统试图提供关键的信息，以便确定需要采取何种步骤来解决问题或避免问题的发生。

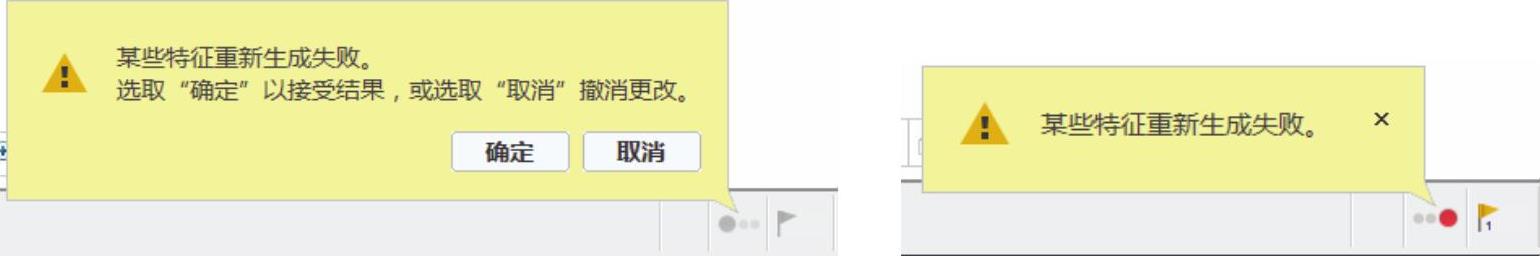

图9-22 系统提示某些特征再生失败（两种情形）

另外，也可以通过重新生成管理器设置特征失败时的处理模式。其方法是在功能区的“模型”选项卡中单击“重新生成”→（重新生成管理器）按钮，如图9-23所示，系统弹出“重新生成管理器”对话框，从“首选项”菜单的“失败处理”子菜单中选择“解决模式”或“非解决模式”，如图9-24所示。这里以设置失败处理的“首选项”是“解决模式”为例。

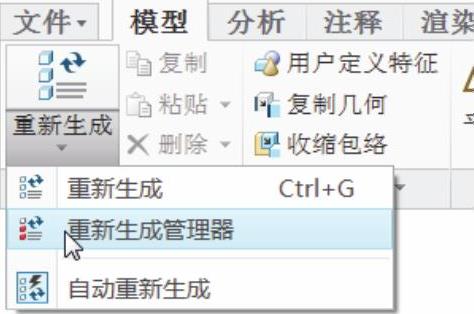

图9-23 单击“重新生成管理器”按钮

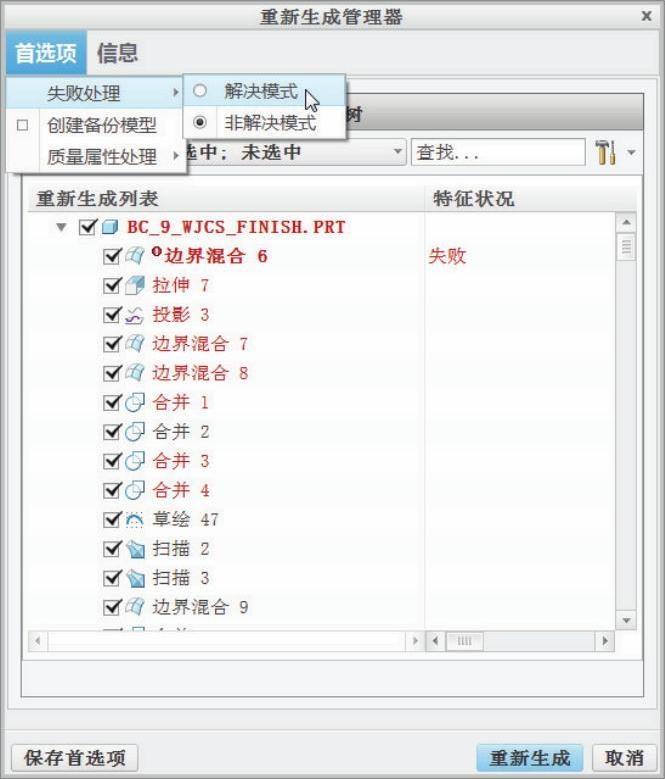

图9-24 “重新生成管理器”对话框

Creo Parametric进入“解决模式”时，功能区的“文件”选项卡中的相关保存命令不可用，并且失败的特征和随后的特征均不会再生，而当前模型只显示再生特征在其最后一次成功再生时的状态。

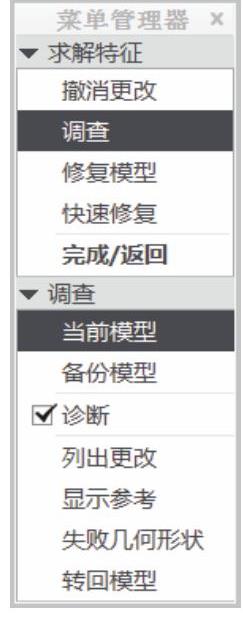

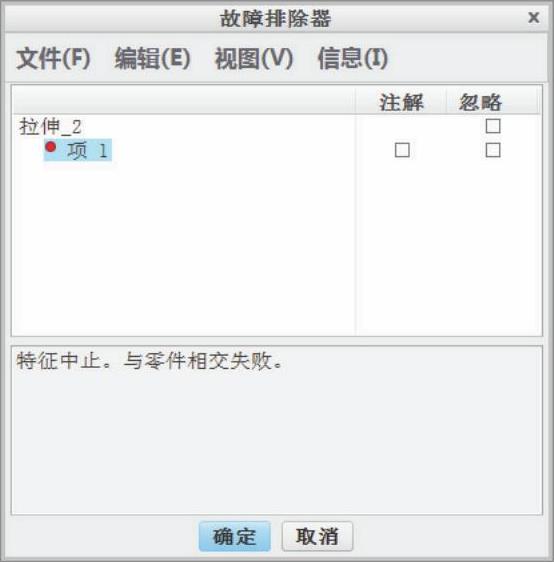

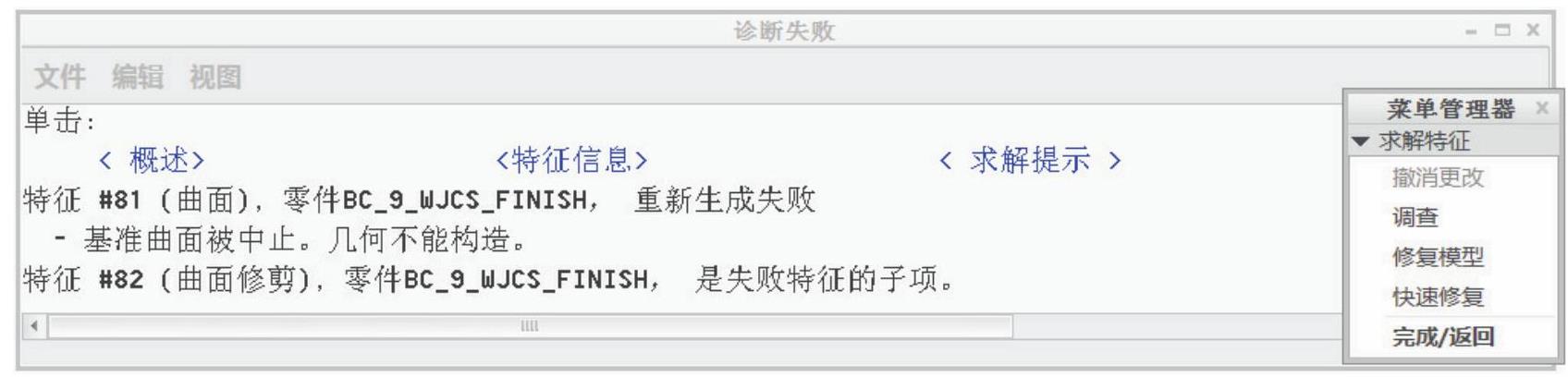

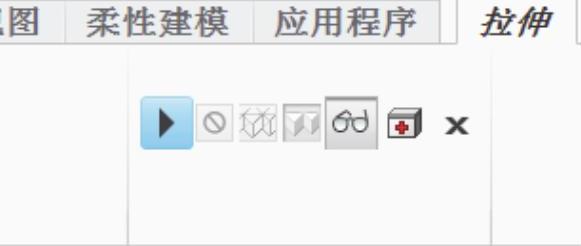

如果在创建或重编辑定义某特征时，在其特征工具创建用户界面（如相关选项卡）中进行操作，单击（特征预览）按钮，若出现几何问题，则打开图9-25所示的“故障排除器”对话框，以便可以先获得问题的相关信息。例如，可以查看再生过程中遇到的警告及错误，把控加亮项目在模型中的定位情况等。在特征工具创建用户界面（如相关选项卡）中显示了（进入环境来解决失败特征）按钮，如图9-26所示。诊断问题后单击（进入环境来解决失败特征）按钮，则打开“诊断失败”窗口，并弹出“求解特征”菜单，如图9-27所示。要注意的是，如果当前在特征工具之外操作导致失败，显示的将是“失败诊断”窗口和“求解特征”菜单。
