局部组是指将选定的有效特征组团起来,组团的时候并不需要指定放置参考。局部组提供了在一次操作中收集若干要阵列特征的唯一方法,如同它们是单个特征一样。这给用户提供了一个基本设计思路:若要一次阵列若干个特征,那么可以将这些要阵列的若干个特征创建成局部组,然后就如同阵列单个特征一样进行阵列操作。
值得注意的是,在创建局部组时,必须按再生列表(即重新生成列表)的连续顺序来选择特征。如果在再生列表中的指定特征之间存在别的特征,那么系统会提示将指定特征之间的所有特征进行分组。如果不想对连续顺序中的某些特征分组,则首先要对这些特征重新排序。例如,可以选择特征3、4、5和6,但是不能选择特征3、4、5和11,在此情况下的解决方法是将特征11重新排序为特征6。
创建局部组的典型方法有以下两种。
1.使用“编辑”菜单中的“组”命令
1)在模型树中,结合〈Ctrl〉键选择要加入局部组的特征。

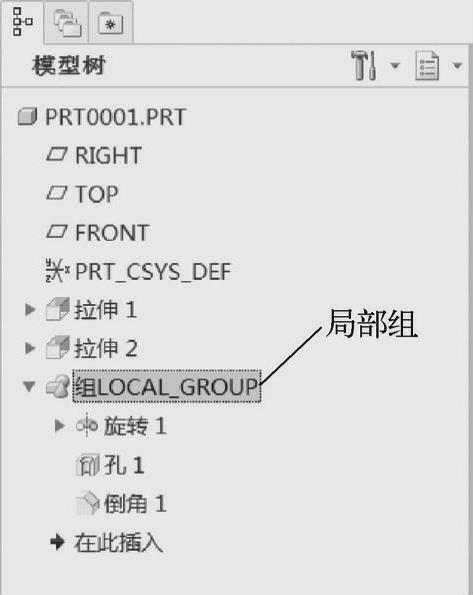

2)在功能区的“模型”选项卡中选择“操作”→“组”命令,即可创建局部组。局部组在模型树中的显示标识如图9-1所示。
2.使用快捷菜单创建局部组
1)在模型窗口或模型树中,选择要归组的特征。该组必须包含所选择的特征之间的所有特征。

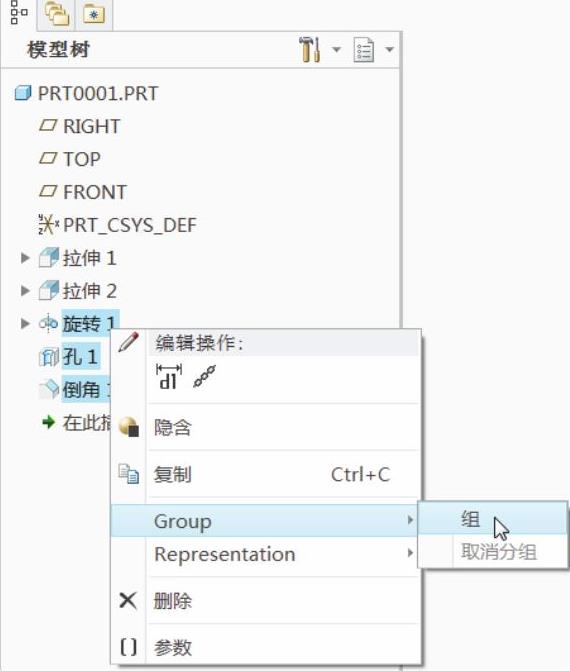

2)右击,接着从快捷菜单中选择“Group”→“组”命令,如图9-2所示,则在模型树中显示“组_局部组”或“组LOCAL_GROUP”。
在模型树中可以直接选择局部组特征,而在模型窗口中则需要首先在局部组中选择一个特征,然后才能选择局部组。在模型窗口中进行局部组的选择操作时,需要注意以下两种情况。
(www.chuimin.cn)
图9-1 局部组在模型树中的显示标识
图9-2 使用右键快捷菜单
情况1:只选择局部组特征
1)在模型窗口中,选择一个属于局部组特征的特征。
2)右击,然后从快捷菜单中选择图标(即选择“选择组”命令),则局部组特征被选中。
情况2:选择其他特征和局部组特征
1)在模型窗口中,结合〈Ctrl〉键选择除属于局部组特征之外的全部所需特征。
2)按住〈Ctrl〉键的同时,在局部组特征中选择一个特征,然后右击,出现一个快捷菜单。
3)从快捷菜单中选择图标(即选择“选择组”命令),则局部组特征被选中加入选择集中。注意,
图标(“选择组”命令)仅当属于局部组的特征为特征选择项中的最后一个特征时可用。
