Creo3.0柔性建模功能修改外来模型的综合实例

2023-11-08 理论教育版权反馈

【摘要】：本节介绍一个利用柔性建模功能修改外来模型的综合范例。在该综合范例中主要应用到曲面选择、移动几何、偏移几何、移除曲面和编辑倒圆角等知识点。该范例的操作步骤如下。该外来模型无法提供建模历史记录。图8-77 “导入新模型”对话框图8-78 外来模型2．移动几何1）在功能区中单击“柔性建模”标签以切换到“柔性建模”选项卡。

本节介绍一个利用柔性建模功能修改外来模型的综合范例。在该综合范例中主要应用到曲面选择、移动几何、偏移几何、移除曲面和编辑倒圆角等知识点。该范例完成的模型效果如图8-76所示。该范例的操作步骤如下。

图8-76 范例完成的模型效果

1．打开“*.stp”格式的文档

1）在“快速访问”工具栏中单击“打开”按钮，系统弹出“文件打开”对话框，从“类型”下拉列表框中选择“STEP（.stp,.step）”，接着从本书配套光盘的“CH8”文件夹中选择“bc_8_uplj.stp”文件，并单击“导入”按钮。

2）系统弹出“导入新模型”对话框，如图8-77所示，直接单击“确定”按钮，打开的外来模型如图8-78所示。该外来模型无法提供建模历史记录。

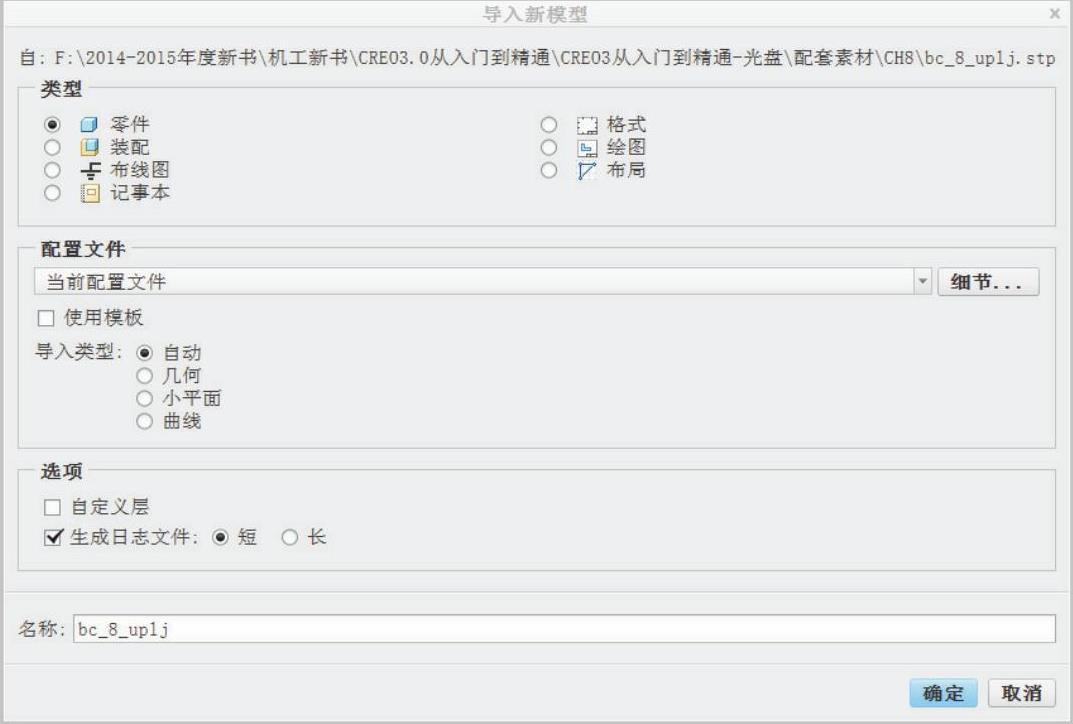

图8-77 “导入新模型”对话框

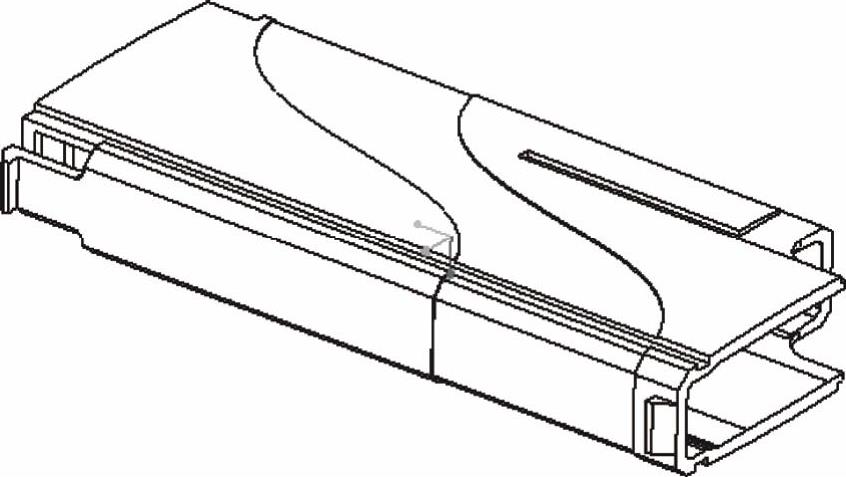

图8-78 外来模型

2．移动几何

1）在功能区中单击“柔性建模”标签以切换到“柔性建模”选项卡。

2）在模型中选择图8-79所示的一个“扣位”的侧面作为种子曲面，接着在“形状曲面选择”组中单击（凸台）按钮，以选择形成凸台的曲面，如图8-80所示。

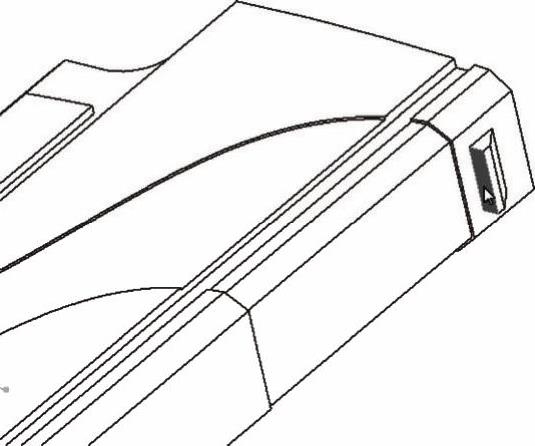

图8-79 指定种子曲面

图8-80 选择形成凸台的曲面

3）在“变换”组中单击（按尺寸移动）按钮，打开“移动”选项卡。

4）在“移动”选项卡中打开“尺寸”面板，在图形窗口中结合〈Ctrl〉键选择图8-81所示的两个参考来建立尺寸1，并在“值”组合框中输入“40.45”（原值为“40”）。

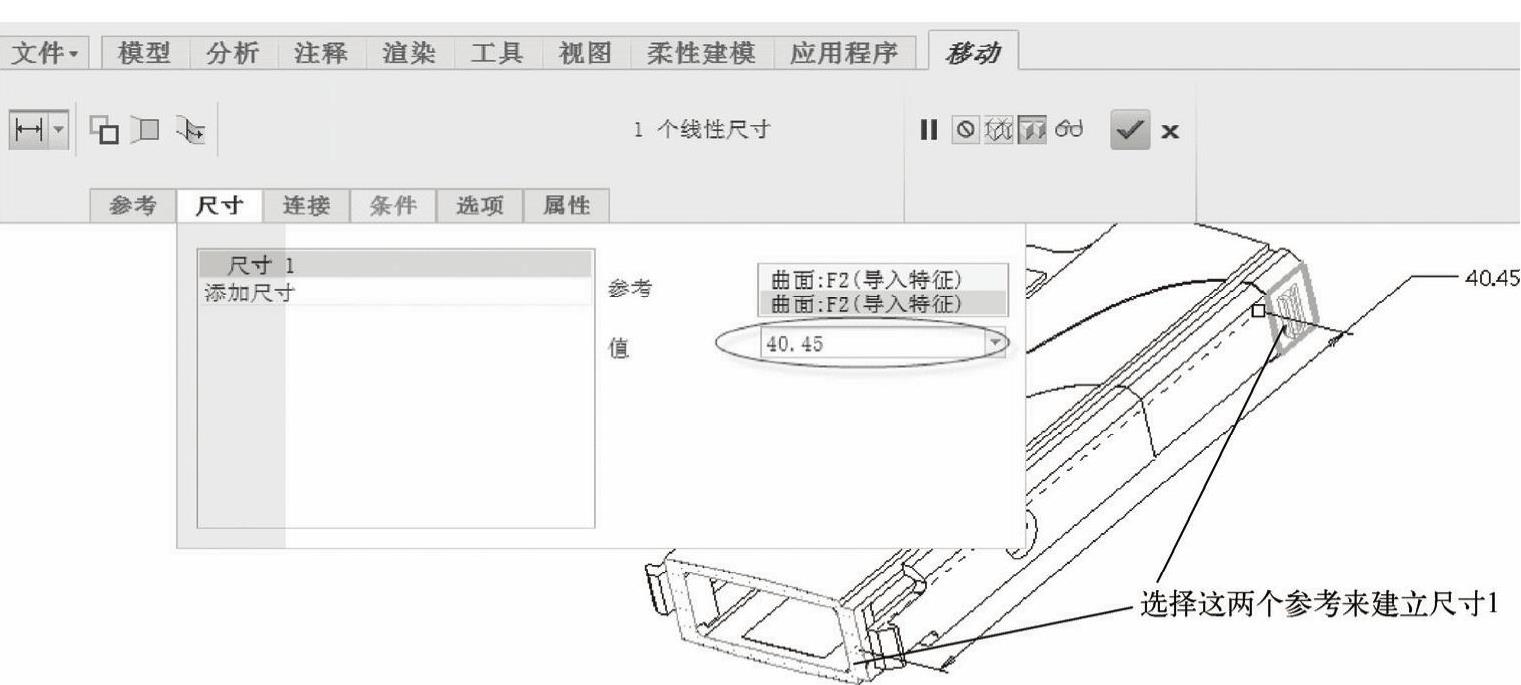

图8-81 选择参考建立尺寸1并修改其值

5）此时，如果在“移动”选项卡中打开“连接”面板，则可以看到“连接移动的几何”复选框和“创建倒圆角/倒角几何”复选框均处于被选中的状态，如图8-82所示。然后在“移动”选项卡中单击（完成）按钮，移动选定形状曲面的结果如图8-83所示。

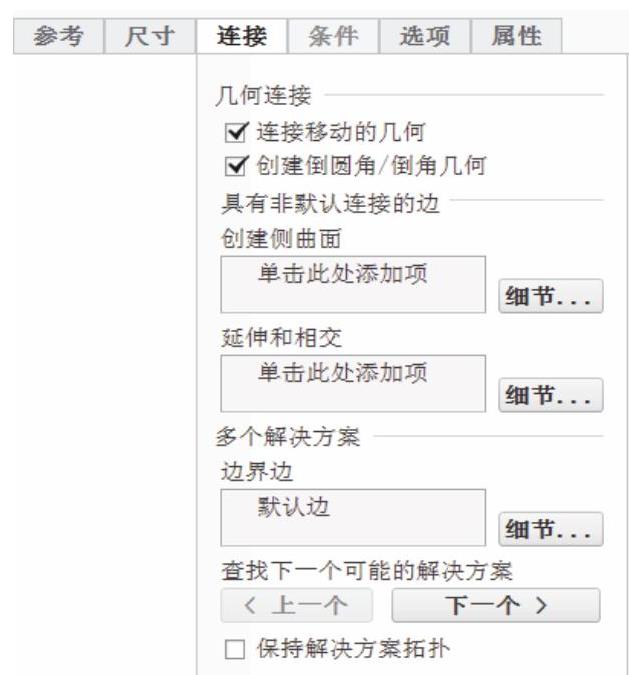

图8-82 “连接”面板

图8-83 移动选定形状曲面的结果

3．偏移几何

1）在“变换”组中单击（偏移）按钮，打开“偏移几何”选项卡。

2）在图形窗口中选择图8-84所示的实体面作为要偏移的曲面。

(www.chuimin.cn)

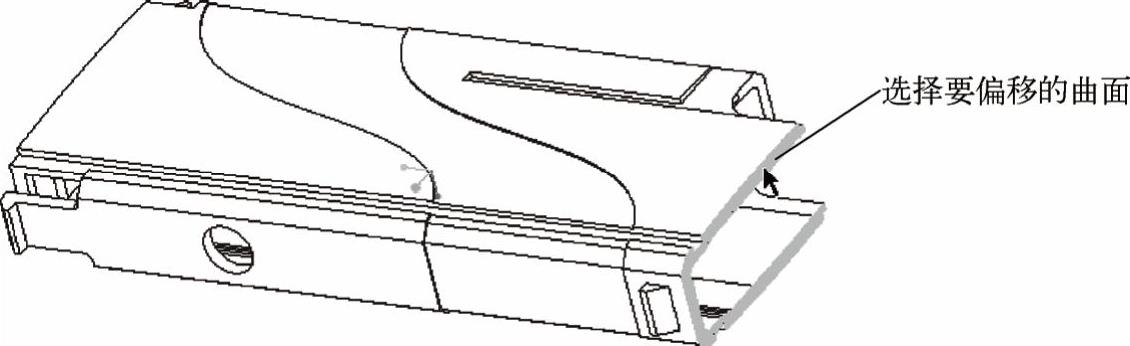

图8-84 选择要偏移的曲面（几何）

3）在“偏移几何”选项卡的（偏移距离）值组合框中输入偏移距离“1”，并单击（将偏移方向更改为其他侧）按钮，此时如图8-85所示。

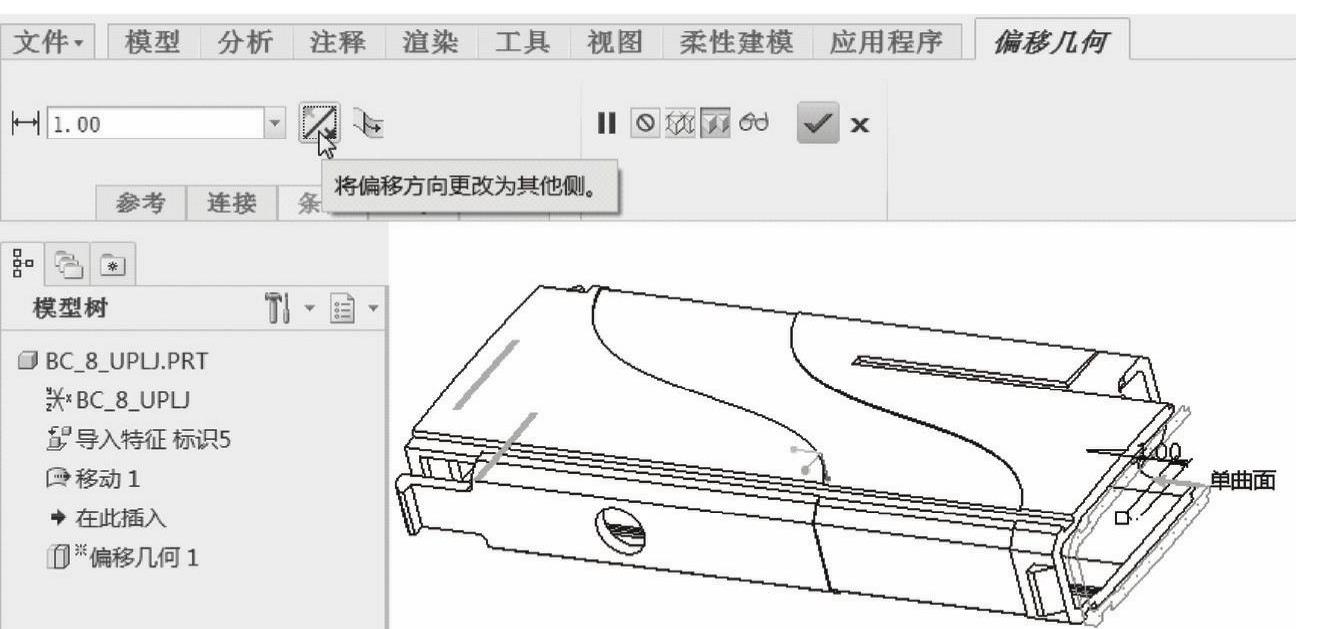

图8-85 输入偏移距离并反转偏移方向

4）在“偏移几何”选项卡中单击（完成）按钮。

4．从实体中移除曲面

1）在实体中选择要移除的一个圆柱内孔曲面，如图8-86所示。

2）在“编辑特征”组中单击（移除）按钮，打开“移除曲面”选项卡。

3）在“移除曲面”选项卡中进行图8-87所示的设置。

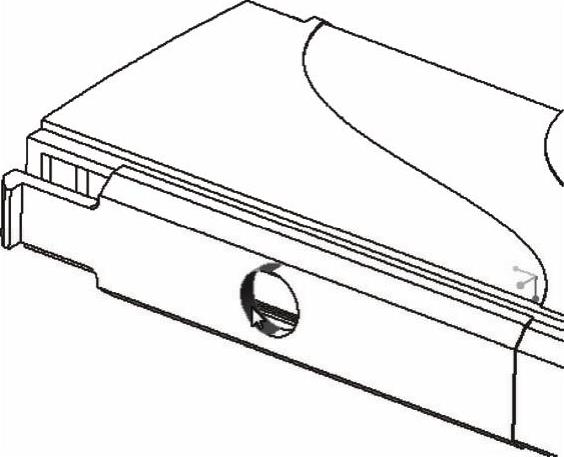

图8-86 选择要移除的曲面

图8-87 移除曲面的相关设置

4）在“移除曲面”选项卡中单击（完成）按钮，则一个内孔被移除，结果如图8-88所示。

图8-88 移除曲面的结果

5．编辑圆角半径

1）在“变换”组中单击（编辑倒圆角）按钮，打开“编辑倒圆角”选项卡。

2）在图形窗口中选择圆形曲面1，按住〈Ctrl〉键的同时选择圆形曲面2，如图8-89所示，所选的这两个圆形曲面均收集在同一个倒圆角集中。

图8-89 选择2个圆形曲面添加到同一个倒圆角集中

3）在“编辑倒圆角”选项卡中，将半径值修改为“0.5”，如图8-90所示。

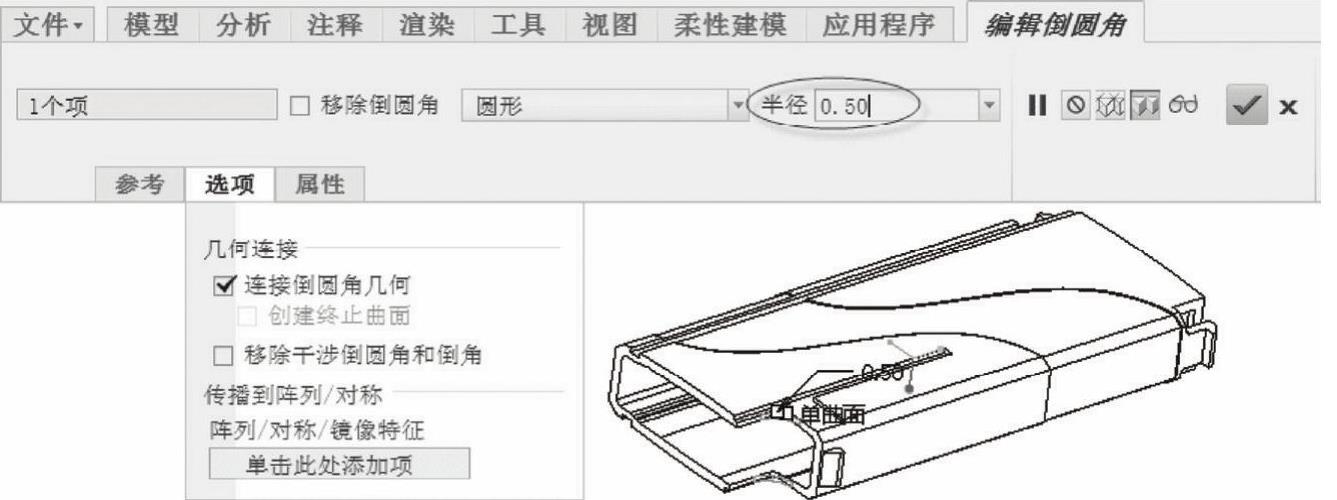

图8-90 修改圆角半径

4）在“编辑倒圆角”选项卡中单击（完成）按钮。

6．保存文件

1）在“快速访问”工具栏中单击（保存）按钮，系统弹出“保存对象”对话框。

2）指定要保存到的地址（路径）后，单击“确定”按钮。
