移动几何方法及使用技巧

【摘要】:也就是说可以使用3种方式之一来移动几何。其中图标选项用于放置3D拖动器并用它移动选定的几何,用于创建标注形式以定义移动特征,用于使用约束定义移动特征。当应用于分割移动时,将要移动的几何和固定几何相互切换。图8-18 使用拖动器旋转选定的图形几何7)在“移动”选

使用柔性建模中的“移动”工具命令可以移动选定的几何并将其置于新位置,或者创建选定的几何的副本并将该副本移动到新位置。需要用户注意的是,“移动”工具命令仅对单个几何选择起作用,如果要移动另一个几何选择,必须创建新的移动特征。可以多次移动该几何选择,并会在一个特征中堆叠多个移动步骤。

完成几何选择后,用户可以根据实际情况使用拖动器来移动几何,或者按尺寸移动几何,或者使用约束移动几何。也就是说可以使用3种方式之一来移动几何。

1.使用拖动器移动

使用拖动器移动几何是指按刚性平移和旋转的排序序列移动选定几何,每次重定位拖动器都将创建一个新步骤。

使用拖动器移动几何的方法是在功能区的“柔性建模”选项卡的“变换”组中单击978-7-111-48673-2-Chapter08-31.jpg(使用拖动器移动)按钮,打开图8-8所示的“移动”选项卡,此时在选定要移动的几何处显示有拖动器,如图8-9所示。单击拖动器控制柄(控制滑块)可移动几何,单击弧可旋转几何。要重定位拖动器,则在“移动”选项卡中单击“原点”框并选择新参考;要定向拖动器,则在“移动”选项卡中单击“方向”框并选择方向参考。另外,“移动”选项卡中的978-7-111-48673-2-Chapter08-32.jpg按钮用于创建复制-移动特征,978-7-111-48673-2-Chapter08-33.jpg按钮用于通过创建侧曲面或延伸相邻曲面来连接移动的几何,978-7-111-48673-2-Chapter08-34.jpg按钮用于与正在修改的几何直接相邻的曲面,保留其现有的相切关系。

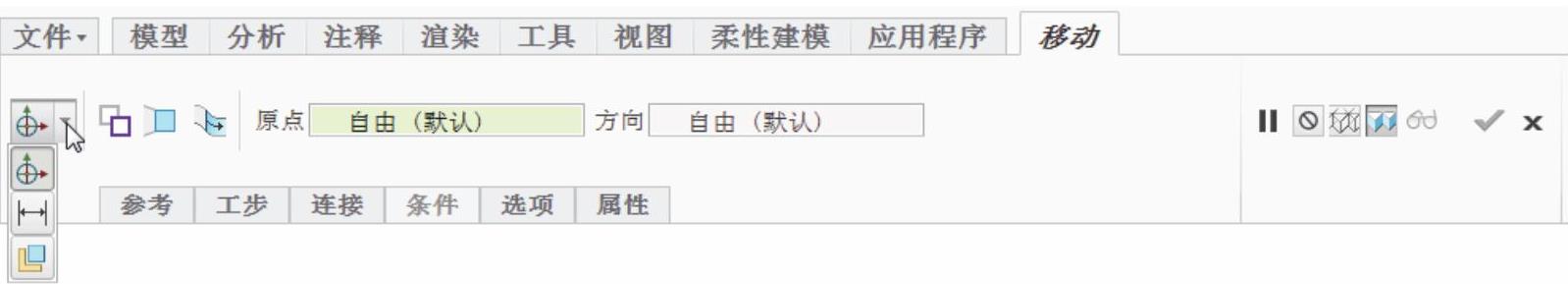

图8-8 “移动”选项卡(使用拖动器移动)

用户必须掌握拖动器的组成。拖动器的图解示意如图8-10所示,图中的1为中心点,2为控制柄(控制滑块),3为弧,4为平面。拖动中心点可自由移动几何,拖动控制滑块可沿着轴平移几何,拖动弧可旋转几何,拖动平面可移动平面上的几何。

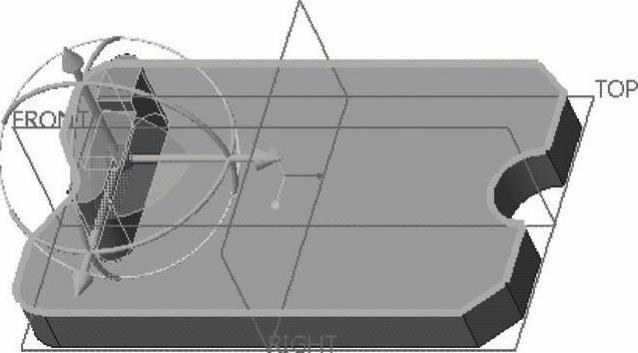

图8-9 选定几何处显示有拖动器

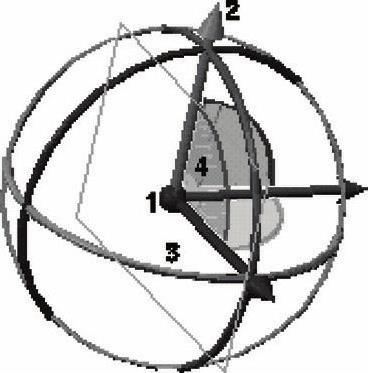

图8-10 拖动器图解示意

2.按尺寸移动

按尺寸移动是指通过可修改的一组尺寸(距离或角度尺寸)来移动选定的几何,注意单个移动特征中可包含最多3个非平行的线性尺寸或一个角度(旋转)尺寸。

要按尺寸移动几何,那么在“变换”组中单击978-7-111-48673-2-Chapter08-38.jpg(按尺寸移动)按钮,打开图8-11所示的“移动”选项卡,接着打开“移动”选项卡的“尺寸”面板,选择尺寸参考并为尺寸设置移动值。

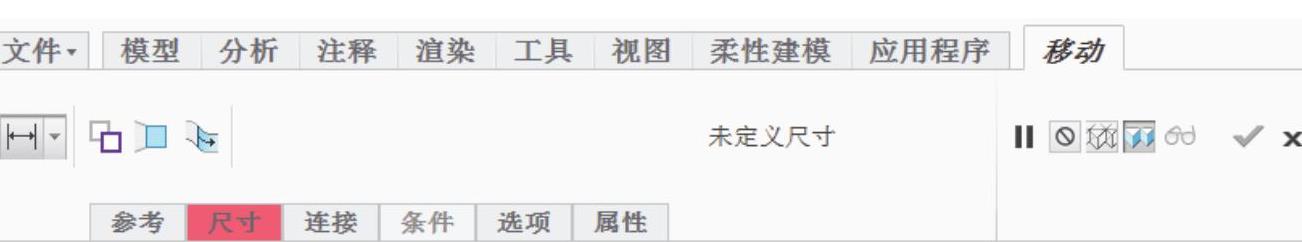

图8-11 “移动”选项卡(按尺寸移动)

3.使用约束移动

使用约束移动几何是指使用一组完全定义了几何选择的位置和方向的约束来移动选定的几何,注意部分约束是不允许的(只有完全约束的几何才能使用约束进行移动)。

要在柔性建模下使用约束移动几何,可在“变换”组中单击(使用约束移动)按钮978-7-111-48673-2-Chapter08-40.jpg,打开图8-12所示的“移动”选项卡,指定约束类型,为固定几何和移动几何选择参考,需要时为约束输入偏移值,以及更改偏移的方向等。

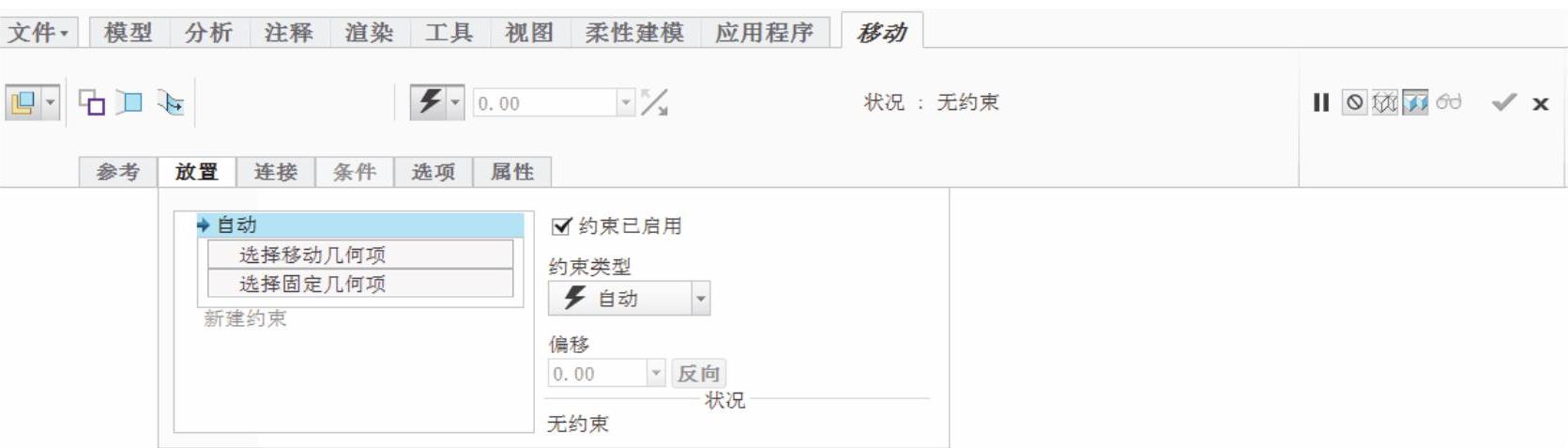

图8-12 “移动”选项卡(使用约束移动)

不管是单击978-7-111-48673-2-Chapter08-42.jpg(使用拖动器移动)按钮,还是单击978-7-111-48673-2-Chapter08-43.jpg(按尺寸移动)按钮,或者是(使用约束移动)按钮978-7-111-48673-2-Chapter08-44.jpg,在所打开的“移动”选项卡中均可以更改其移动方式,即可以从“移动”选项卡的一个下拉列表框中重新选择移动方式图标(978-7-111-48673-2-Chapter08-45.jpg978-7-111-48673-2-Chapter08-46.jpg978-7-111-48673-2-Chapter08-47.jpg)。其中图标选项978-7-111-48673-2-Chapter08-48.jpg用于放置3D拖动器并用它移动选定的几何,978-7-111-48673-2-Chapter08-49.jpg用于创建标注形式以定义移动特征,978-7-111-48673-2-Chapter08-50.jpg用于使用约束定义移动特征。

在柔性建模下移动几何的过程中,还可以使用“移动”选项卡的“连接”面板和“选项”面板来设置另外的附件连接和扩展选项。“连接”面板提供了在将所移动的几何连接到原始几何时可选的选项,如图8-13所示,而“选项”面板提供的选项如图8-14所示。这两个面板中各选项和各收集器的功能含义如下。


图8-13 “移动”选项卡的“连接”面板


图8-14 “移动”选项卡的“选项”面板

“连接移动的几何”复选框:默认选中此复选框,重新连接移动的几何到最初连接

的同一实体或面组。

“创建倒圆角/倒角几何”复选框:默认选中此复选框,指定在移动和连接所选几何后创

建倒圆角/倒角几何。关闭通过移动几何创建的孔,并在新位置重新创建倒圆角/倒角。

“创建侧曲面”:创建连接边的曲面,以覆盖曲面移动时留下的孔。单击位于右侧的

“细节”按钮,将打开“链”对话框。

“延伸和相交”:延伸选定移动几何的曲面及剩余曲面,直到它们相交。单击位于右

侧的“细节”按钮,将打开“链”对话框。

“边界边”:收集用作几何边界的边。单击位于右侧的“细节”按钮,将打开“链”

对话框。

“下一个”按钮:查找下一个解决方案

“上一个”按钮:在存在多个解决方案时查找上一个解决方案。

“保持解决方案拓扑”复选框:选中此复选框时,当模型更改且相同的解决方案类型

不能重新构建时,重新生成失败。

“传播到阵列/对称”:收集用于将“替代”特征传播到所有实例,以便保持阵列、镜

像或对称的“阵列、镜像、阵列识别或对称识别”特征。

“延伸曲面”:收集要分割的延伸曲面。(www.chuimin.cn)

“分割曲面”:当分割曲面时收集要延伸的曲面。

“反向”按钮:在分割曲面间切换。当应用于分割移动时,将要移动的几何和固定几

何相互切换。


为了让读者更好地学习柔性建模的“移动”功能,下面介绍一个典型的操作范例。

(1)使用拖动器移动几何

1)在“快速访问”工具栏中单击“打开”按钮978-7-111-48673-2-Chapter08-54.jpg,系统弹出“文件打开”对话框,从本书配套光盘的“CH8”文件夹中选择“bc_8_yd.prt”文件,单击“文件打开”对话框中的“打开”按钮。

2)在功能区中切换到“柔性建模”选项卡。

3)选择要移动的形状曲面集。先在模型中单击选择图8-15所示的一个曲面,接着在功能区“柔性建模”选项卡的“形状曲面选择”组中单击“凸台”按钮978-7-111-48673-2-Chapter08-55.jpg,从而选择形成凸台的曲面,如图8-16所示。


图8-15 指定种子曲面


图8-16 选择形成凸台的曲面


5)在拖动器中按住一条水平控制柄并沿着该控制柄轴线平移选定图形几何,移动后的新参考位置如图8-17所示。

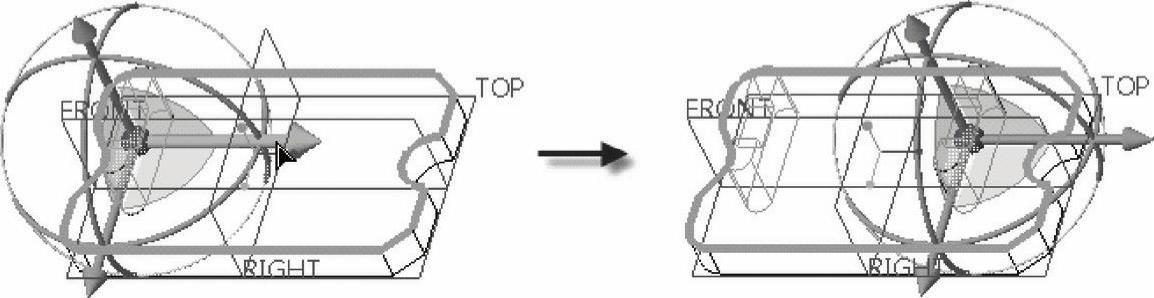

图8-17 使用拖动器平移选定的图形几何

6)将鼠标指针置于图8-18所示的一个控制弧处按住并拖动,拖到预定位置处释放鼠标左键,即可旋转选定的图形几何。


图8-18 使用拖动器旋转选定的图形几何

7)在“移动”选项卡中单击选中978-7-111-48673-2-Chapter08-61.jpg(创建复制-移动特征)按钮,如图8-19所示。另外,在“连接”面板中默认选中“连接移动的几何”复选框和“创建倒圆角/倒角几何”复选框。



图8-19 选中“创建复制-移动特征”按钮


图8-20 移动结果

(2)按尺寸移动(柔性移动操作)

1)选择过滤器下拉列表框的默认为“几何”,在图形窗口中选择图8-21所示的曲面(即指定种子曲面),接着在“形状曲面选择”组中单击978-7-111-48673-2-Chapter08-65.jpg(凸台)按钮以选择形成凸台的曲面,如图8-22所示。

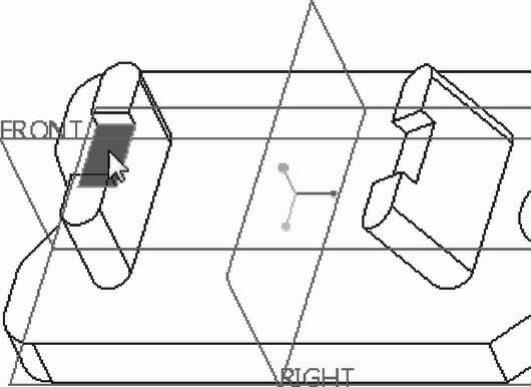

图8-21 指定种子曲面

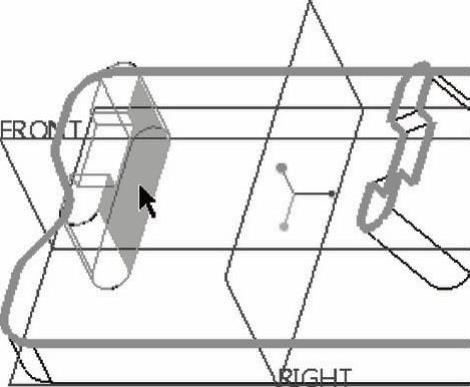

图8-22 选择形成凸台的曲面


3)在“移动”选项卡中打开“尺寸”面板,开始定义尺寸1:选择图8-23所示的一个曲面,接着按住〈Ctrl〉键的同时选择RIGHT基准平面,然后在“尺寸”面板中将尺寸1的值设置为“30.00”,如图8-24所示。


图8-23 在原件上指定一个曲面参考

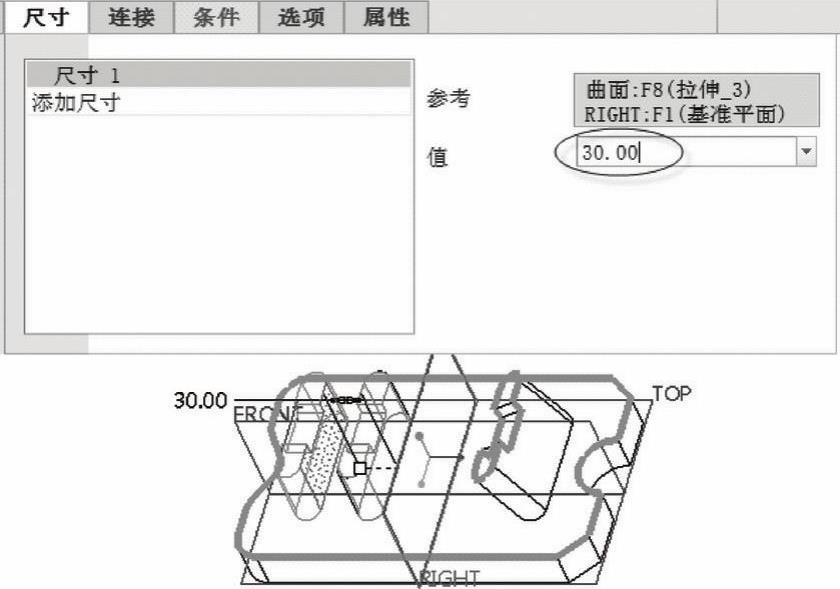

图8-24 修改尺寸1的值

4)在“移动”选项卡的“尺寸”面板的尺寸列表框中单击“添加尺寸”标签,接着按住〈Ctrl〉键的同时选择图8-25所示的两个平整曲面来创建尺寸2,并将此尺寸的值设置为“72.50”。

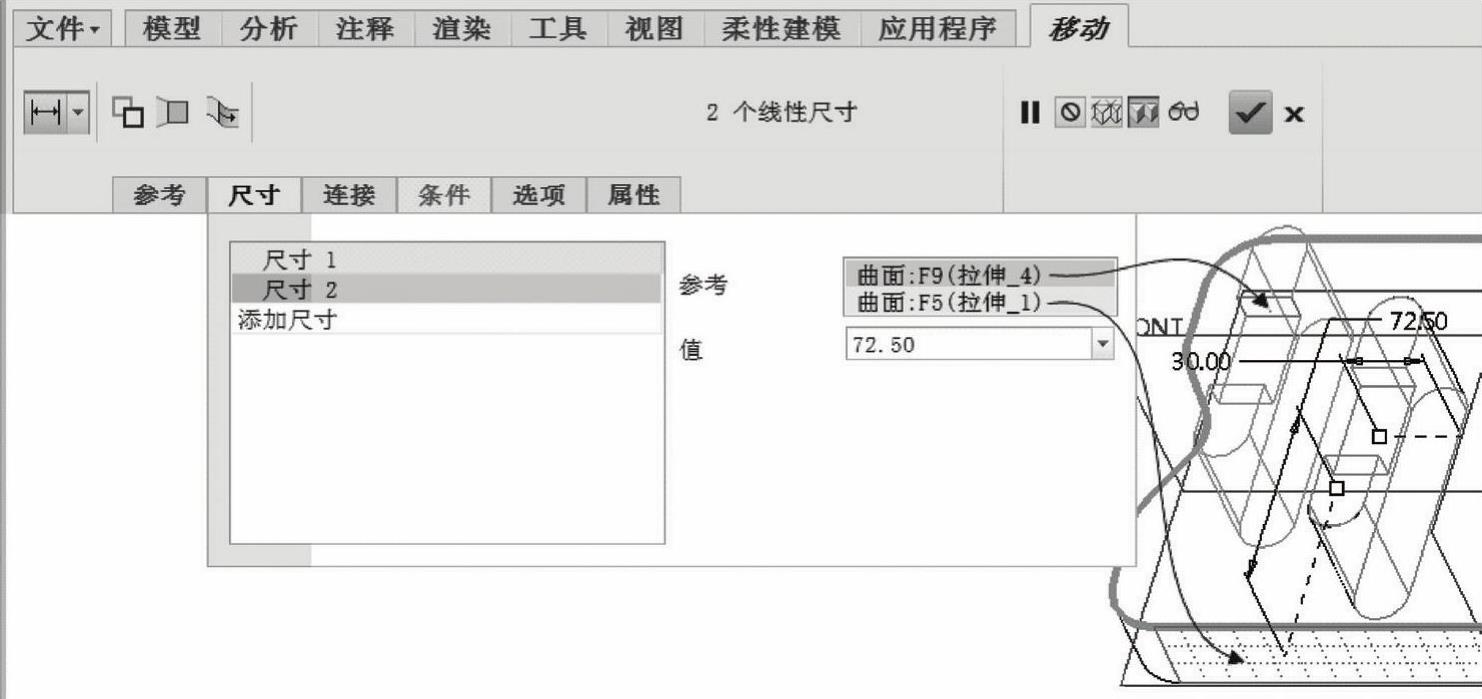

图8-25 定义尺寸2

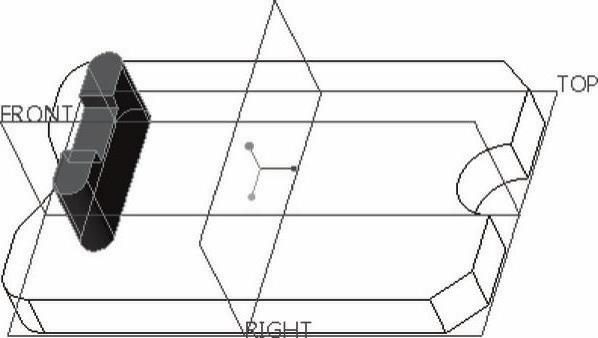

图8-26 完成“移动2”特征(按尺寸移动)
