柔性建模是Creo Parametric系列软件的创新功能,能用于非参数化模型的几何形状修改,它和软件固有的参数化功能有机组合,实现了在产品设计过程中的真正无缝应用。
柔性建模提供一组基于几何(曲面)的编辑工具,也就是说,柔性建模的对象是模型已有的几何(曲面)。一些老的参数化模型难以修改时,使用柔性建模功能却可以很容易对其进行修改,因为它可以不受原先参数化特征定义影响。使用柔性建模不仅可以处理Creo模型,还可以处理从其他有效格式文件导入Creo Parametric的模型。
柔性建模主要在如下场合使用:处理外来的三维模型,继续新设计;紧急变更,快速修改设计意图;对复杂特征构成的几何曲面整体修改,不需要重建;难于使用或修改的旧的参数化模型的重建;讨论新的设计意图。其中,使用柔性建模在外来模型中进行编辑和开始新设计是很有优势的。

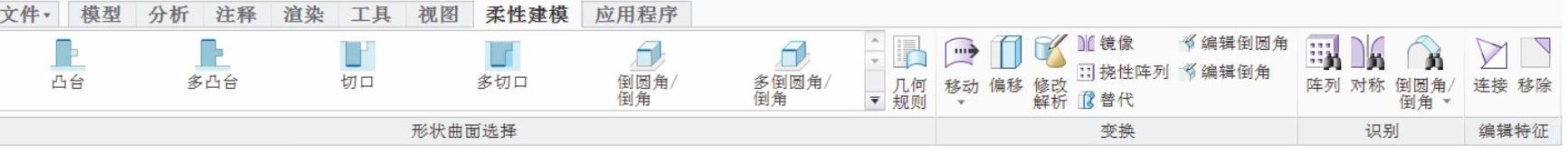

要进入柔性建模功能模式(或者说打开“柔性建模”工具箱),可在功能区中单击“柔性建模”标签以切换到“柔性建模”选项卡,如图8-1所示。“柔性建模”选项卡提供了以下4个工具组。
图8-1 “柔性建模”选项卡(www.chuimin.cn)
“形状曲面选择”组:仅可用于选择指定类型的几何对象。
“变换”组:可用于对选定几何进行直接操控,如移动、偏移、修改解析、镜像、替代、编辑倒圆角等。
“识别”组:可用于识别阵列和对称,从而在有一个成员修改时可将该修改传播给所有阵列成员或对称几何。
“编辑特征”组:可用于编辑选定的几何或曲面,该组包括(连接)按钮和(移除)按钮。
柔性建模的基本流程是先选择曲面,接着识别、编辑或进行变换操作,必要时可以通过识别来快速传播变换。选择几何曲面时,主要是通过“柔性建模”选项卡中的“形状曲面选择”相关工具或“几何规则”功能智能选择,也可以直接选择所有的对象曲面(直接一一选择所有对象曲面的缺点是无法自动适应既有特征的变化,操作烦琐且容易导致选择疏漏和错误)。而使用“识别”组中的相关识别功能可以定义几组曲面具有阵列属性或对称属性,以此可将对某一组曲面的变换快速传播到其他曲面中。柔性建模中的变换操作主要包括移动、偏移、修改解析、镜像、替代和编辑倒圆角,而编辑操作则包括连接和移除。
