Creo Parametric 3.0提供了一个可用于进行逆向工程设计的“重新造型”直接建模环境。该建模环境使用户可以专注于多面模型的特定区域，并可以使用其中不同的工具来获得期望的曲面形状和属性。鉴于篇幅和重点，本节只对重新造型（逆向工程）进行概念性的简单说明，并在此基础上给出重新造型的工作流程。

1.重新造型入门概述

使用“重新造型（逆向工程）”的直接建模环境，可以在多面数据或三角形化数据的顶部重建曲面CAD模型，可以直接导入多面数据或使用Creo Parametric的“小平面建模”功能通过转换点集数据进行设计。所谓的多面模型以STL或stereolithography格式保存，STL格式是由多面数据列表组成的、扩展名为“.stl”的ASCII文件。而每个小平面由-个单位法向（单位法向是一条与三角形垂直且长度为1.0的直线）和3个顶点或拐角唯一标识，系统将通过3个坐标来指定法线和各个顶点，从而为每个小平面存储(12个数字。

使用“重新造型（逆向工程）”建模环境提供的一整套自动、半自动和于动工具，可以进行的主要操作任务见表7 8（摘录自Creo Parametric帮助文件并进行整理）。

表7-8 重新造型可执行的主要任务

在“重新造型（逆向工程）”建模环境中创建的所有几何都成为逆向工程特征的一部分。逆向工程特征为复合特征，包含所有在“逆向工程”中创建的所有几何和参考数据，它从属于基础小平面特征，也从属于用来构造或约束曲面和曲线的曲面或曲线特征，如果修改这些参考特征，那么逆向工程特征也会随之更新。

在“逆向工程”建模环境中可以创建平面、点和坐标系等基准图元，但所生成的图元会丢失在其创建时的所有参考，且不能编辑其定义。另外，需要特别注意的是，在“逆向工程”特征内创建的曲线和曲面之间并无父子关系，而只会保持曲面之间的几何关系，以及保持曲面与曲线之间的几何关系。在逆向工程特征后创建的特征，可以将在“逆向工程”内创建的几何图元用作相关参考，相应的使用方式与其他任何几何对象是一样的。

要在零件文件中创建逆向工程特征，通常需要先导入多面数据文件，其一般方法是在功能区的“模型”选项卡中选择“获取数据”→“导入”命令，弹出“打开”对话框，选择要打开的多面数据文件，接着单击“打开”对话框中的“打开”按钮，系统弹出“导入选项”对话框，从中选择要用作插入几何的参考的坐标系，指定所需的单位等，然后单击“确定”按钮，从而在零件中打开该多面导入特征。接下去便是在功能区的“模型”选项卡中选择“曲面”→“重新造型”命令，打开图7-137所示的“重新造型”选项卡，也就是进入了“重新造型（逆向工程）”建模环境。

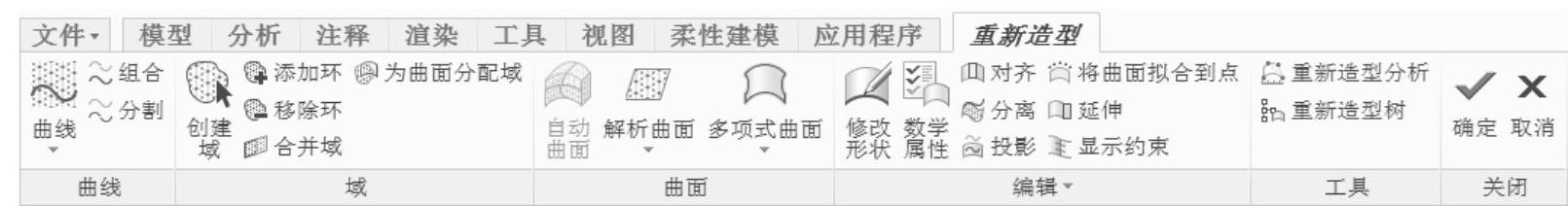

图7-137 “重新造型”选项卡

2．重新造型工作流程

在“逆向工程”建模环境中创建模型的一般工作流程如下。

1）在Creo Parametric中打开或插入所需的小平面特征。

2）在功能区的“模型”选项卡中选择“曲面”→“重新造型”命令，打开“重新造型”选项卡。

3）使用重新造型的各种工具执行所需的操作，如下。(www.chuimin.cn)

●利用各种曲面分析（如最大曲率分析、高斯曲率分析、三阶导数分析、斜率分析等）进行分析，使用着色视图了解所需曲面模型的结构。这些分析有助于确定解析曲面（如平面、锥面、柱面）、程序性曲面（如拉伸曲面、旋转曲面等）、重要的非解析曲面或需要创建具有定义明确边界（如空气动力学曲面）的复杂而精确的曲面、有机形状（其中各个曲面的边界并不十分重要）、所需曲面模型的零件（可使用诸如倒圆角之类的标准Creo Parametric特征创建）。

●开始构造较简单、较大的曲面，这些曲面可用作更复杂的程序化曲面和曲面分析的方向参考。

●使用不同的曲面创建工具创建曲面。

●根据设计需要，在小平面特征上创建域，使用此域创建仅受该域影响的解析曲面。

●对于自由曲面，可以使用（将曲面拟合到点）按钮和（投影）按钮，注意必须为曲面分配域或参考点才能对其进行拟合。
