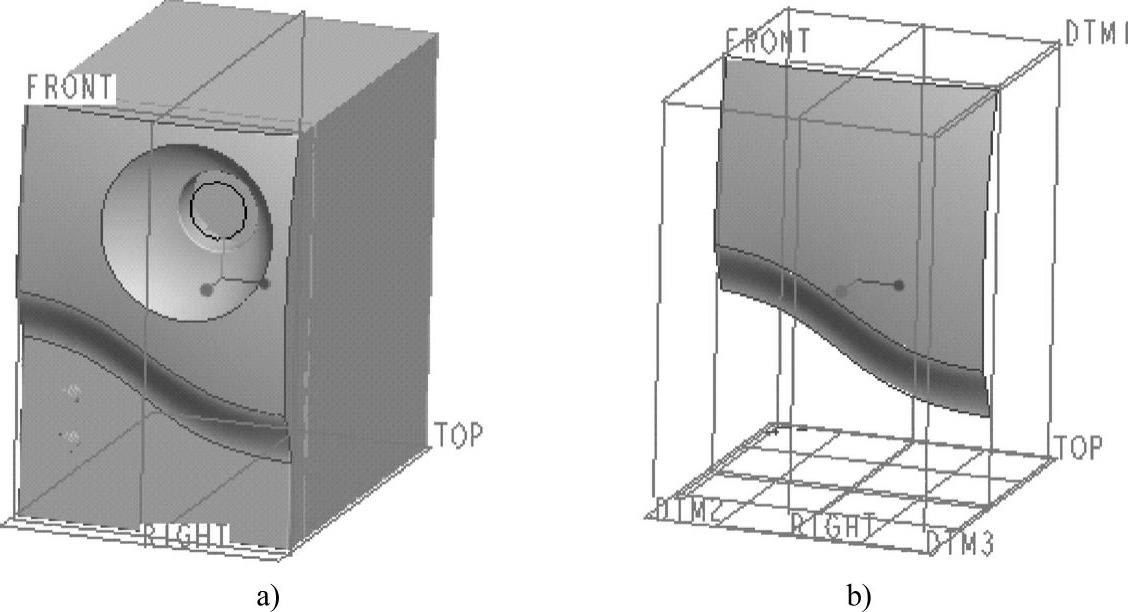

该造型综合范例选用简易音箱，如图7-112所示。简易音箱上的造型特征包括造型曲线、造型边界曲面，涉及的操作主要有：设置活动平面与内部基准平面、创建造型曲线、编辑造型曲线、生成造型曲面和连接曲面等。该范例具体的操作如下。

图7-112 造型综合实例——简易音箱

a)整体效果 b)造型特征

1.创建平面曲线1

1）在“快速访问”工具栏中单击（打开）按钮，弹出“文件打开”对话框，从随书光盘的“CH7”文件夹中选择“bc_7_yxzx.prt”文件，单击“文件打开”对话框中的“打开”按钮。打开的文件中已有一个填充曲面，如图7-113所示。

2)选择TOP基准平面，在功能区的“模型”选项卡的“曲面”组中单击（造型）按钮，进入“样式”设计环境，此时功能区出现“样式”选项卡。

3)在“样式”选项卡的“曲线”组中单击（曲线）按钮，打开“造型：曲线”选项卡，接着在该选项卡中单击选中（平面曲线）按钮，以指定要创建的曲线类型为平面造型曲线（简称为“平面曲线”），并注意曲线度默认为“3”。

4)在“造型：曲线”选项卡中选择“参考”标签以打开“参考”面板，在该面板中选中“偏移”复选框，在“偏移”组合框中输入偏移距离值“180”，如图7 114所示。

图7-113 已有的填充曲面

图7-114 在“参考”面板中设置偏移参考

5）按住〈Shift〉键的同时使用鼠标捕捉到填充曲面的拐角点A，接着释放〈Shift〉键选择第2点，然后再按住〈Shift〉键捕捉填充曲面的另一个拐角点B，如图7-115所示。

图7-115 创建平面曲线1

6）在“造型：曲线”选项卡中单击（完成）按钮。

2.编辑平面曲线1的曲线点

1）在功能区的“样式”选项卡的“曲线”组中单击（曲线编辑）按钮，打开“造型：曲线编辑”选项卡。

2）选择平面曲线1，接着选择其内部的一个点（即第2个点）。

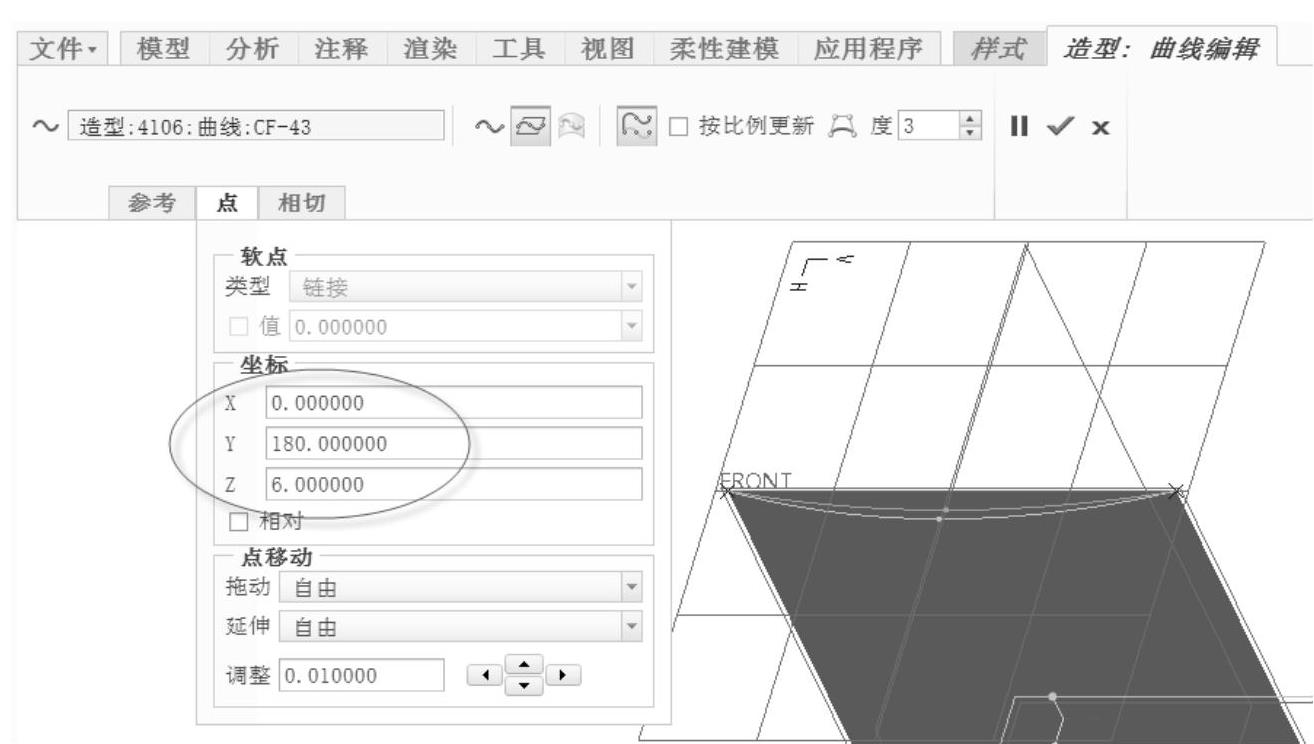

3）在“造型：曲线编辑”选项卡中打开“点”面板，接着在“坐标”选项组中设置该内部点的坐标为（x,y,●）=（0,180,6），如图7-116所示。此时，用户可以根据需要决定是否单击（在编辑时显示选定曲线的副本）按钮。

图7-116 编辑平面曲线1的内部点（第2点）

4）在“造型：曲线编辑”选项卡中单击（完成）按钮。

3.创建平面曲线2

1）在功能区的“样式”选项卡中单击位于（设置活动平面）按钮下的（三角箭头）按钮，接着单击（内部平面）按钮，系统弹出“基准平面”对话框，选择RIGHT基准平面作为偏移参考，注意偏移方向，并设置偏移值为“60”，如图7-117所示，然后单击“确定”按钮，从而在偏距RIGHT基准平面60mm处创建内部基准平面DTM1。

2）在“样式”选项卡的“曲线”组中单击（曲线）按钮，打开“造型：曲线”选项卡，接着在该选项卡中单击选中（平面曲线）按钮以指定要创建的曲线类型为“平面曲线”。

3）在“造型：曲线”选项卡中打开“参考”面板，选中“偏移”复选框，设置该偏移值为“0”。

4）按住〈Shift〉键并单击捕捉填充曲面的一个拐角点（也是平面曲线1的一个端点），释放〈Shift〉键后再分别选择第2点和第3点，如图7-118所示。

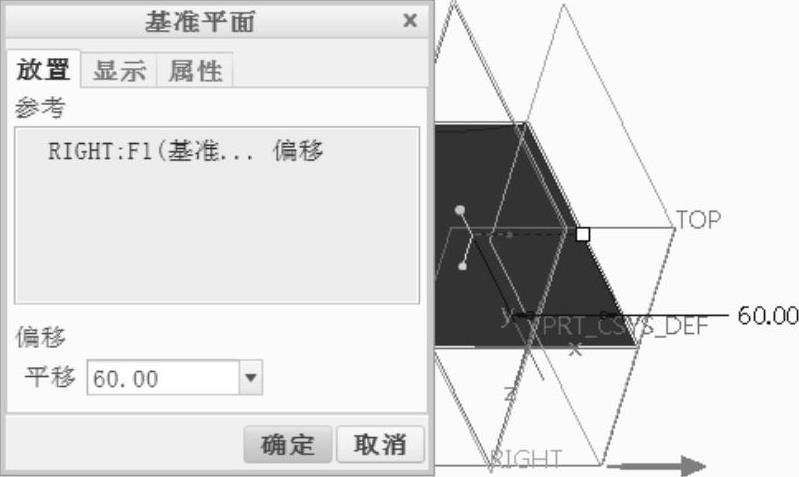

图7-117 创建内部基准平面

图7-118 创建平面曲线2

5）在“造型：曲线”选项卡中单击（完成）按钮。

4．编辑平面曲线2的曲线点

1)在功能区的“样式”选项卡的“曲线”组中单击（曲线编辑）按钮，打开“造型：曲线编辑”选项卡。

2)选择平面曲线2，设置平面曲线2的第2点坐标为(x，y，z)=(60，130，10)，第3点坐标为(x，y，z)=(60，60，8)，如图7-119所示。

图7-119 设置曲线点坐标

3）在“造型：曲线编辑”选项卡中单击“完成”按钮。

5.创建平面曲线3

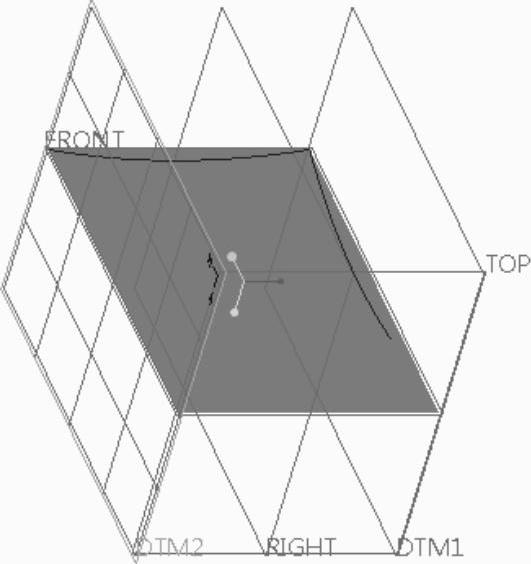

1）在功能区的“样式”选项卡中单击位于（设置活动平面）按钮下的（三角箭头）按钮，接着单击（内部平面）按钮，系统弹出“基准平面”对话框，选择RIGHT基准平面作为偏移参考，设置偏移值为“-60”，注意确保在RIGHT基准平面的另一侧创建基准平面，然后单击“确定”按钮完成创建基准平面DTM2，如图7-120所示。

2）单击（曲线）按钮，打开“造型：曲线”选项卡，接受默认的曲线类型为“平面曲线”。

3）按住〈Shfit〉键并单击捕捉到填充曲面的一个相应拐角点（也是平面曲线1的另一个端点），接着松开〈Shfit〉键分别选择第2点和第3点，如图7-121所示。

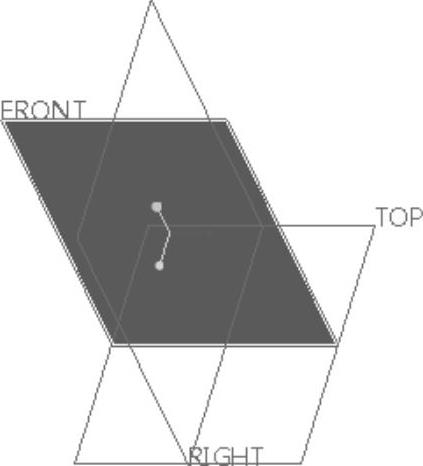

图7-120 创建基准平面D T M 2

图7-121 创建平面曲线3

4）在“造型：曲线”选项卡中单击（完成）按钮。

6.编辑平面曲线3的相关曲线点

1）在功能区的“样式”选项卡的“曲线”组中单击（曲线编辑）按钮，打开“造型：曲线编辑”选项卡。

2）选择平面曲线3，设置平面曲线3的第2点坐标为（x,y,●）=（-60,130,8），第3点坐标为（x,y,●）=（-60,100,8），如图7-122所示。

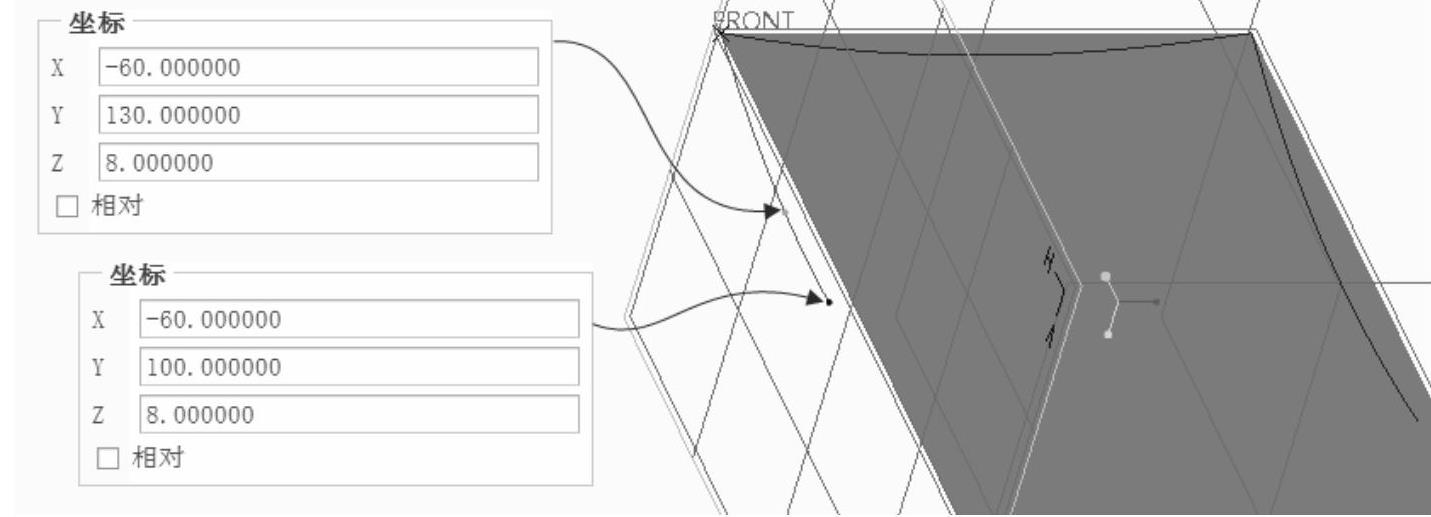

图7-122 设置曲线点坐标

3）在“造型：曲线编辑”选项卡中单击（完成）按钮。

7.创建一条自由曲线

1）单击（曲线）按钮，打开“造型：曲线”选项卡。

2）在“造型：曲线”选项卡中单击（自由曲线）按钮，以设置要创建的曲线的类型为“自由曲线”。

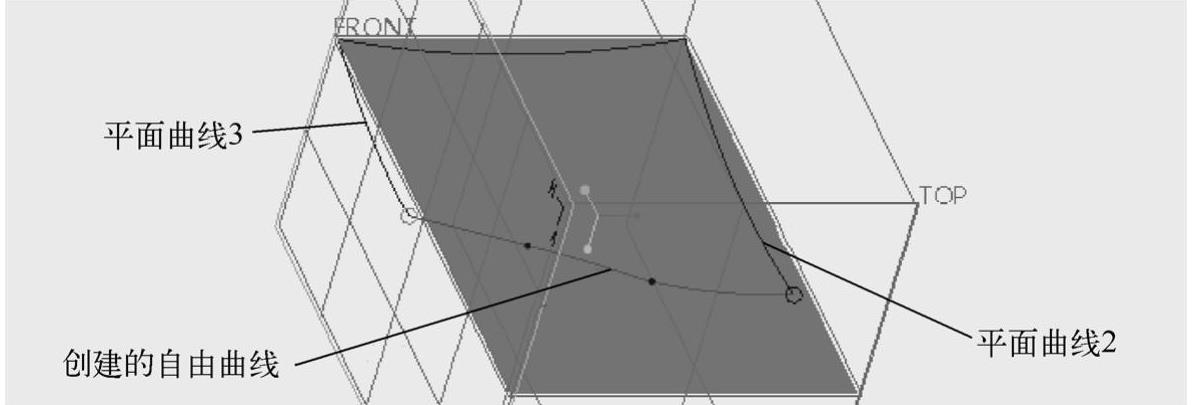

3）按住〈Shift〉键并单击选择平面曲线2的端点，接着松开〈Shift〉键分别定义两个内部点，然后按住〈Shift〉键并单击选择平面曲线3的端点，如图7-123所示。

图7-123 创建自由曲线

4）单击（完成）按钮。

8.编辑曲线点

1）单击（曲线编辑）按钮，打开“造型：曲线编辑”选项卡。

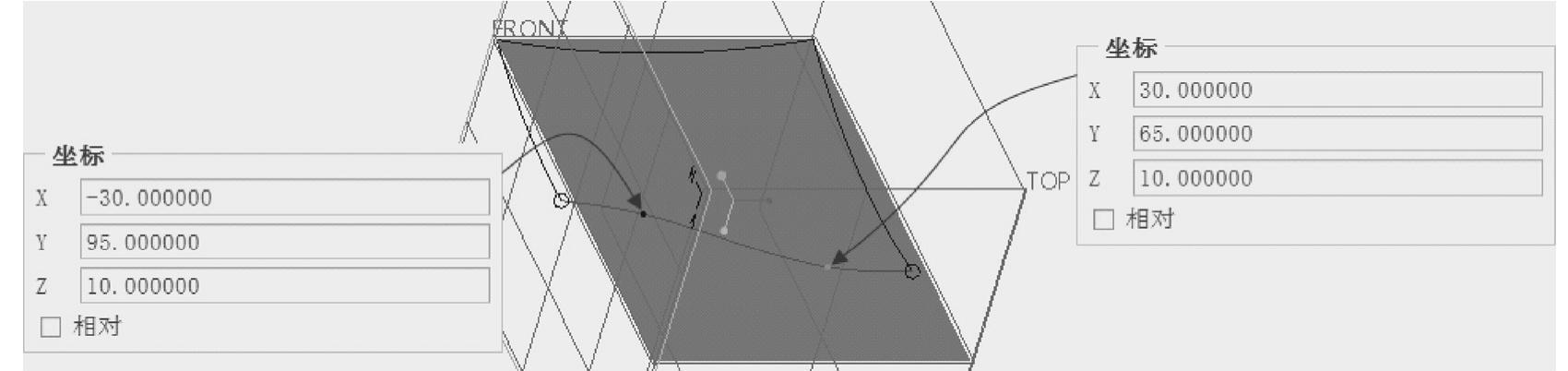

2）选择上面刚创建的自由曲线，接着分别设置该自由曲线的两个内部点坐标为（-30,95,10）、（30,65,10），如图7-124所示。(www.chuimin.cn)

3）单击（完成）按钮。

图7-124 设置自由曲线内部点坐标

9.创建平面曲线4、5、6

1）单击（设置活动平面）按钮，选择DTM1基准平面作为活动平面。

2）单击（曲线）按钮，打开“造型：曲线”选项卡，接着在“造型：曲线”选项卡中单击（平面曲线）按钮。

3）按住〈Shift〉键并捕捉到平面曲线2的下端点，释放〈Shift〉键后选择一个点作为内部点，然后再按住〈Shift〉键在填充曲面的边界上选择一点C，如图7-125所示。

4）单击鼠标中键，结束平面曲线4的曲线点定义。

5）在“造型：曲线”选项卡中打开“参考”面板，选中“偏移”复选框，并输入偏移值“-120”，以准备在填充曲面另一个边界的活动参考平面上创建平面曲线5。

6）按住〈Shift〉键并捕捉到平面曲线3的下端点，释放〈Shift〉键后选择一个点作为内部点，然后按住〈Shift〉键在填充曲面的边界上选择一点D，如图7-126所示。

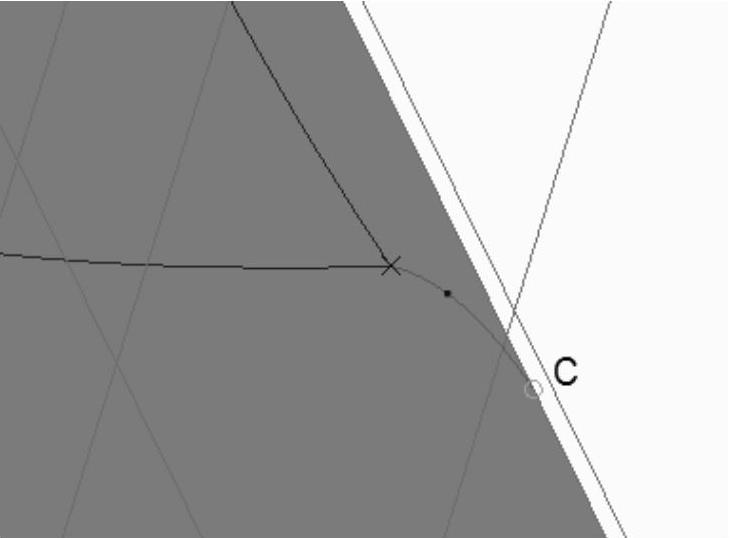

图7-125 绘制平面曲线4

图7-126 绘制平面曲线5

7）单击鼠标中键，结束平面曲线5的曲线点定义。

8）在功能区中单击“样式”标签以切换到“样式”选项卡，从“平面”组中单击（设置活动平面）按钮，选择FRONT基准平面作为活动平面。接着在功能区中单击“造型：曲线”标签以切换到“造型：曲线”选项卡，打开“参考”面板，将偏移值设置为“0”。

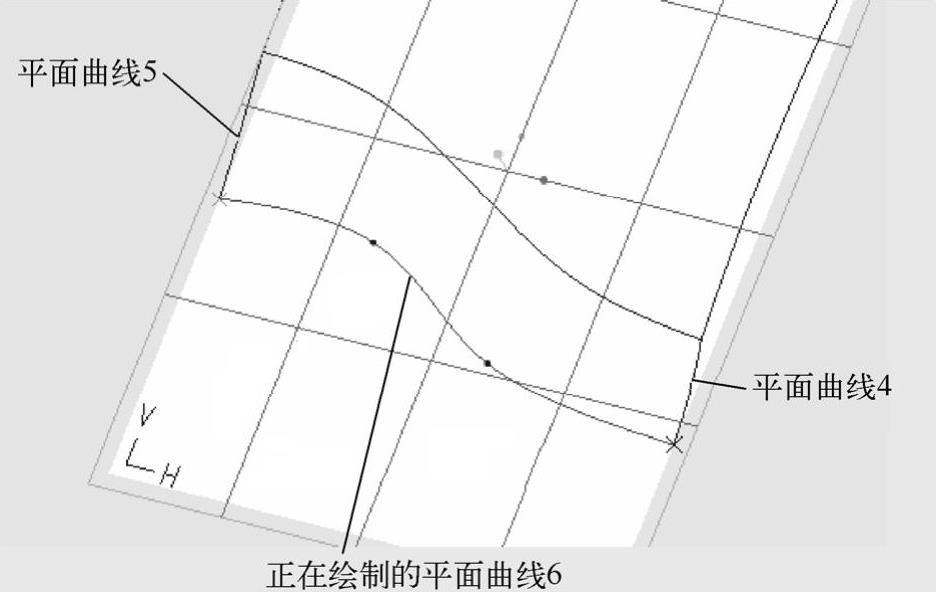

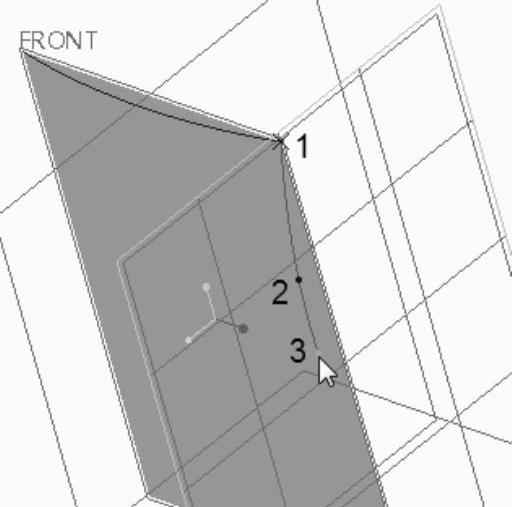

9）按住〈Shift〉键并捕捉到平面曲线4的端点，接着松开〈Shift〉键并选择两个点作为内部点，然后按住〈Shift〉键捕捉平面曲线5的端点，如图7-127所示。

图7-127 绘制平面曲线6

10）单击（完成）按钮。

10.创建造型曲面

1）在功能区的“样式”选项卡的“曲面”组中单击（曲面）按钮，打开“造型：曲面”选项卡。

2）选择平面曲线1，按住〈Ctrl〉键并选择平面曲线2、自由曲线和平面曲线3作为造型边界，单击鼠标中键确认，创建的造型边界曲面如图7-128所示。

3）单击（曲面）按钮，打开“造型：曲面”选项卡。

4）选择平面曲线4，按住〈Ctrl〉键并选择自由曲线、平面曲线5和平面曲线6作为主造型边界，创建的边界曲面2如图7-129所示。

图7-128 创建的造型边界曲面1

图7-129 创建边界曲面2

5）在“造型：曲面”选项卡中单击（完成）按钮。

11.使用曲线编辑工具设置曲面边界相切条件及调整软点位置

1）单击（曲线编辑）按钮，打开“造型：曲线编辑”选项卡。

2）选择要编辑的平面曲线4。

3）选择平面曲线4的上端点（即平面曲线4与平面曲线2的交点），接着在“造型：曲线编辑”选项卡中打开“相切”面板，从“约束”选项组的“第一”下拉列表框中选择“曲面相切”选项，如图7-130所示。

图7-130 设置相切约束

4）选择平面曲线4的下端点，同样将该点处的边界约束类型（第一）设置为“曲面相切”。

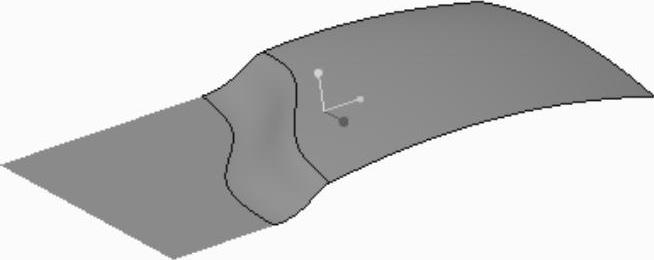

5）类似地选择平面曲线5来进行编辑，也分别选择平面曲线5的上端点、下端点，均将其第一约束类型设置为“曲面相切”，此时音箱面板的造型曲面如图7-131所示。

6）可以继续对平面曲线4、5、6上的软点进行编辑。例如，在选择要编辑的平面曲线并选择相应软点之后，可以通过拖动的方式来调整相应软点位置，注意观察曲面效果，直到满意为止，如图7-132所示。

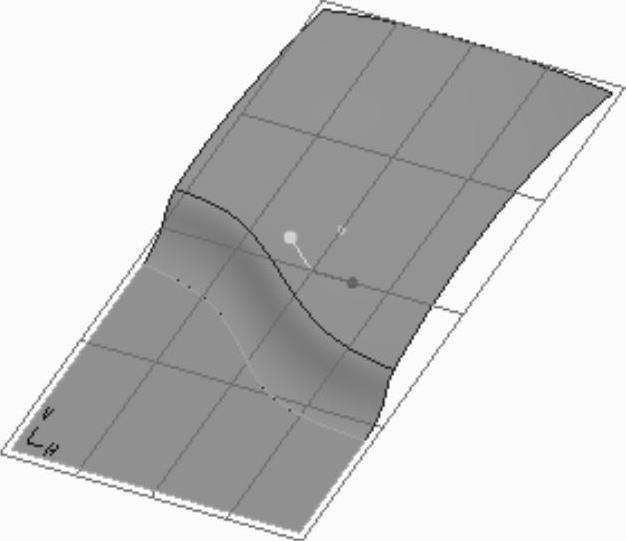

图7-131 创建的造型曲面1

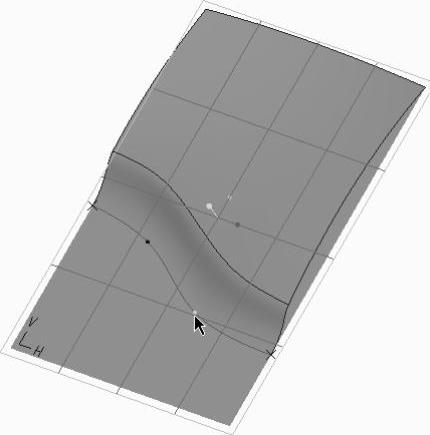

图7-132 创建造型曲面2

7）在“造型：曲线编辑”选项卡中单击（完成）按钮。

12.曲面连接

1）在功能区的“样式”选项卡中单击“曲面”组中的（曲面连接）按钮，打开“造型：曲面连接”选项卡。

2）选择造型曲面1，按住〈Ctrl〉键并选择造型曲面2。

3）系统沿曲面边界显示连接符号，将鼠标指针移动到连接符号上方，右击，然后从弹出的快捷菜单中查看和选择连接类型，在本例中确保曲面连接类型为“相切”，如图7-133所示。

4）在“造型：曲面连接”选项卡中单击（完成）按钮。

13.曲面修剪

1）从功能区的“样式”选项卡的“曲面”组中单击（曲面修剪）按钮，打开“造型：曲面修剪”选项卡。

2）选择要修剪的填充曲面，单击鼠标中键。

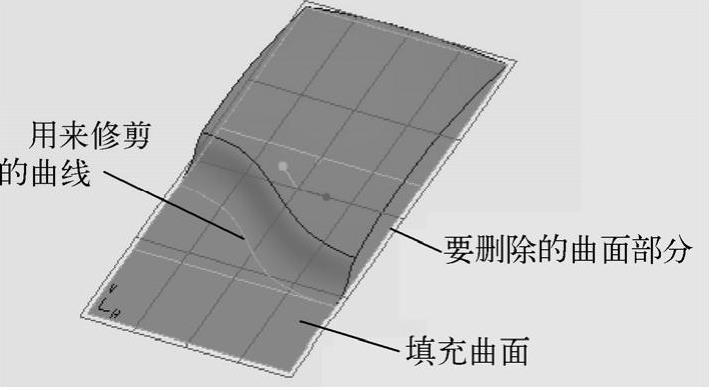

3）系统自动激活（曲线）收集器。选择用来修剪面组的曲线，单击鼠标中键。然后选择要删除的曲面部分（即选择要删除的一侧曲面），如图7-134所示。

图7-133 曲面连接

图7-134 定义修剪

4）在“造型：曲面修剪”选项卡中单击（完成）按钮，曲面修剪后的效果如图7-135所示。

14.完成造型特征

在功能区的“样式”选项卡的“关闭”组中单击（确定）按钮，从而完成创建造型特征。完成创建的造型曲面效果如图7-136所示。

图7-135 曲面修剪后的效果

图7-136 完成创建的造型曲面效果
