在造型特征中，连接分曲线连接和曲面连接两种情形。

1.曲线连接

在“样式”设计环境中，使用（曲线编辑）按钮的功能可以创建曲线连接，这通常要用到由（曲线编辑）按钮打开的“造型：曲线编辑”选项卡的“相切”面板，使用相切约束来创建曲线连接。曲线连接的定义涉及导引曲线和从动曲线。所谓的导引曲线是指保持其形状，而从动曲线则为满足导引曲线的要求而使形状发生变化。

可以在曲线之间创建以下这些连接。

●“对称”：端点切线的平均值。

●“相切”：从动曲线的切线与导引曲线的切线匹配，并具有相切连续性。

●“曲率”：保持曲率连续性的相切连接。

可以在曲线与相邻曲面之间创建以下这些连接。

●“曲面相切”：跟随父项曲面的相交边界相切。

●“曲面曲率”：跟随父项曲面的相交边界曲率。

●“相切拔模”：设置与设定平面或曲面成某一角度的情况下相切。

2.曲面连接

曲面连接和曲线连接类似，同样有父项（导引）和子项（从动）的概念，曲面连接时不更改父项曲面形状，而是更改子项曲面（从动曲面）形状来满足父项曲面的要求。曲面连接箭头将从父项曲面指向子项曲面。“造型”设计环境中曲面连接的类型见表7-6。

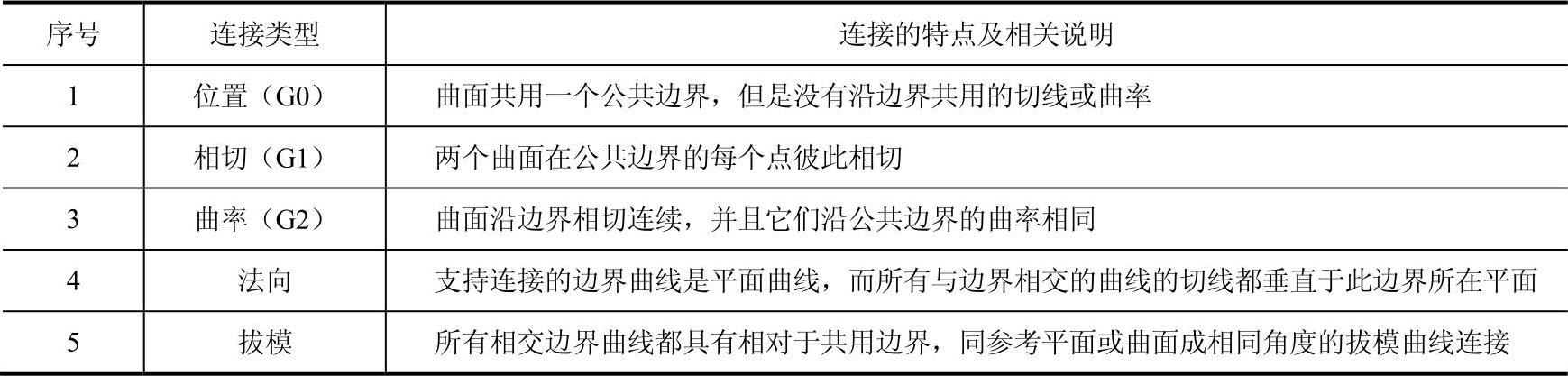

表7-6 “造型”设计环境中曲面连接的类型

在造型曲面的创建期间，Creo Parametric会建立默认的曲面连接（如果有相邻曲面的话）。通常，如果相交边界曲线相切连接到现有相邻曲面，那么系统会建立“曲面相切”连接；如果相交边界曲线与相邻曲面为曲率连接，那么系统会默认建立“相切”连接；如果边界曲线是平面型的且相交边界曲线垂直于同一平面，那么系统会默认建立“法向”连接。

当创建或连接曲面时，还可以使用智能曲面连接来建立如下连接类型：“曲面相切”“曲面曲率”和“相切拔模”。需要用户注意的是，要创建智能连接，所有相交边界曲线都必须是同一个造型特征中的造型曲线，并且它们必须与相邻曲面毗邻。(www.chuimin.cn)

在“样式”设计环境中，连接曲面的设置方法如下。

1）在功能区的“样式”选项卡中单击“曲面”组中的（曲面连接）按钮，打开图7-103所示的“造型：曲面连接”选项卡。
