【摘要】：造型特征非常灵活，可以用来做一些概念性的设计工作，并可以与其他Creo Parametric特征具有关系。图7-69所示的产品，以网格显示的曲面为造型曲面。样式树是造型特征中的图元的列表，所述的样式树中列出了当前造型特征内的曲线，包含修剪和曲面编辑的曲面，还列出了基准平面。

造型特征非常灵活，可以用来做一些概念性的设计工作，并可以与其他Creo Parametric特征具有关系。概括起来，使用“样式”设计环境，可以完成多种设计任务，见表7-3（参考Creo Parametric帮助中心相关介绍）。

表7-3 使用造型可以完成的主要任务

使用造型功能，可以使得一些复杂曲面的设计变得简单起来。图7-69所示的产品，以网格显示的曲面为造型曲面。

图7-69 造型曲面在产品中应用

a)简易音箱 b)手表造型

要启用“样式”设计环境，可在功能区的“模型”选项卡的“曲面”组中单击“样式”按钮，进入专门的样式设计环境，该设计环境另外提供了“样式”选项卡和样式树，如图7-70所示。

图7-70 “样式”设计环境

“样式”设计环境中的“样式”选项卡由“操作”“平面”“曲线”“曲面”“分析”和“关闭”几个组构成，它们包含的内容如下。

●“操作”组：该组包含在“样式”设计环境中进行操作的一些命令，包括“全部重新

生成”“删除”“断开链接”“编辑定义”“重复”“解决”“捕捉”“首选

项”“图元信息”“特征信息”“隐含”“恢复”和“恢复全部”这些命令。(www.chuimin.cn)

●“平面”组：该组包含用于设置活动基准平面和创建内部基准平面的命令。

●“曲线”组：该组包含用于创建和编辑曲线的命令。

●“曲面”组：该组包含用于创建、编辑和连接曲面的命令。

●“分析”组：该组包含用于执行不同类型分析的命令。

●“关闭”组：该组包含（确定）按钮和（取消）按钮，前者用于保存更改并退

出当前造型特征，后者则用于取消所有更改并退出“样式”设计环境。

默认的“样式”设计环境是采用单视图环境，用户可以通过在图7-71所示的“图形”工具栏中单击（显示所有视图）按钮切换到多视图环境。多视图环境将图形窗口屏幕分割成四个视图（俯视图、主视图、右视图和等轴/斜轴/用户定义的视图），如图7-72所示。当在一个视图中编辑几何时，可以同时在其他视图中查看该几何。多视图环境是单视图建模的备选方式。再次单击（显示所有视图）按钮则取消选中该按钮，从而返回到单视图环境。

图7-71 “图形”工具栏

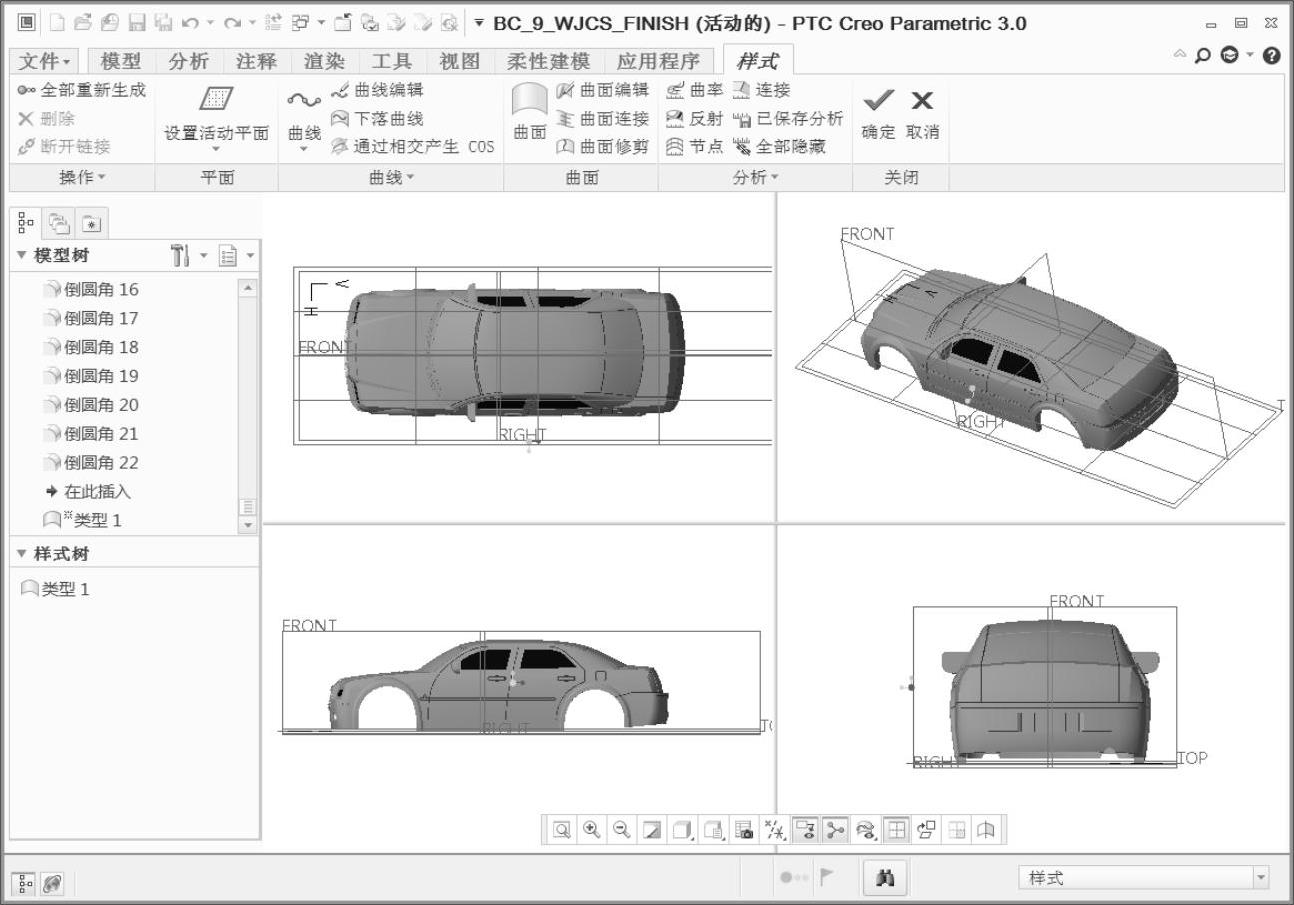

图7-72 切换到多视图环境

在显示单视图时，如果在“图形”工具栏中单击（显示下一视图）按钮，则全屏显示下一个视图。此外，如果在“图形”工具栏中单击（活动平面方向）按钮，则使活动基准平面平行于屏幕来显示模型。

在介绍具体的造型曲线、造型曲面之前，先介绍样式树（也称造型树）。样式树是造型特征中的图元的列表，所述的样式树中列出了当前造型特征内的曲线，包含修剪和曲面编辑的曲面，还列出了基准平面。在默认情况下，样式树位于Creo Parametric主窗口的左侧区域，样式树中的图元按名称和相关性顺序列出，注意不能在样式树中重新排序图元。使用样式树可以很方便地选择图元。
