使用“将切面混合到曲面”工具命令，可以从边或曲线中创建与曲面（包括实体曲面）相切的拔模曲面（混合的曲面）。在使用该命令之前，可能需要创建分型面和参考曲线，如拔模线。相切拔模曲面分为3种，即曲线驱动相切拔模曲面、拔模曲面外部的恒定角度相切拔模和在拔模曲面内部的恒定角度相切拔模。相切拔模典面的类型见表7-2。

表7-2 相切拔模曲面的类型

在功能区“模型”选项卡的“曲面”组的溢出列表中选择“将切面混合到曲面”命令，弹出图7-60所示的“曲面：相切曲面”对话框。在该对话框的“结果”选项卡中提供了3个基本选项，即（曲线驱动相切拔模曲面）、（拔模曲面外部的恒定角度相切拔模）和（在拔模曲面内部的恒定角度相切拔模）。从该对话框可以看出，创建相切拔模时，需要选择拔模类型、拔模方向，并指定拖动方向或接受默认拔模方向，接着选择参考曲线，并依据相切拔模类型定义其他拔模参考，如相切曲面、拔模角及半径。

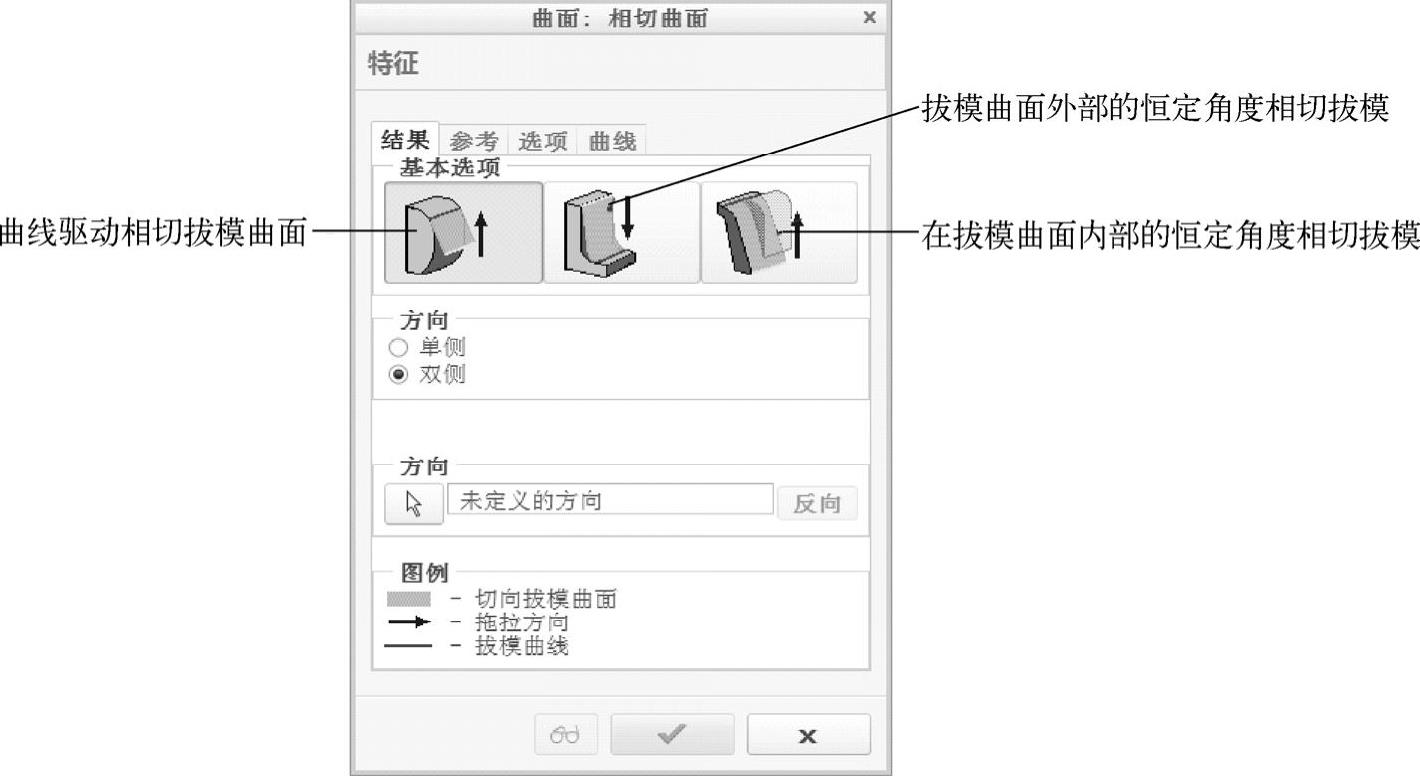

图7-60 “曲面：相切曲面”对话框

下面以在拔模曲面内部创建恒定角度的相切拔模曲面为例介绍具体操作方法。在以下的操作范例中，将显示如何将参考零件壁以“5°”大小进行拔模，同时保持零件底部的尺寸和顶部的“R5”的圆角。

1）在“快速访问”工具栏中单击“打开”按钮，系统弹出“文件打开”对话框，从本书配套光盘的“CH7”文件夹中选择“bc_7_qmhh.prt”文件，单击“文件打开”对话框中的“打开”按钮，该文件中的原始实体模型如图7-61所示。

2）在功能区的“模型”选项卡中单击“曲面”→“将切面混合到曲面”命令，系统弹出“曲面：相切曲面”对话框。

3)在“曲面：相切曲面”对话框的“结果”选项卡中单击“基本选项”选项组中的（在拔模曲面内创建恒定角度的相切拔模曲面）按钮。

4)在“方向”选项组巾选择“单侧”单选按钮。

5)定义混合拖动方向。在图形窗口中选择TOP基准平面，选择“确定”选项以接受默认的拖动方向，如图7-62所示。

图7-61 原始实体模型

(www.chuimin.cn)

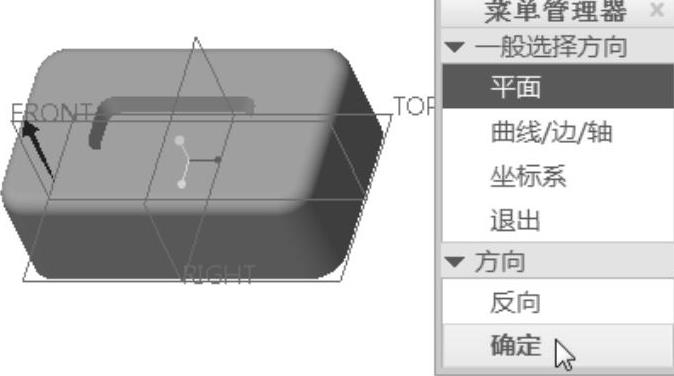

图7-62 定义拖动方向

6）切换到“参考”选项卡。在“拔模线”选项组中单击“拔模线选择”下的（选择）按钮，在菜单管理器的“链”菜单中选择“相切链”选项，接着在图形窗口中单击参考零件的一条底边以选择整条相切链，如图7-63所示。然后在“链”菜单中选择“完成”选项。

7）设置拔模参数。在“角度”文本框中输入角度值“6”，在“半径”文本框中输入半径值“5”，如图7-64所示。本例中的该半径值与顶部圆角的半径相同。

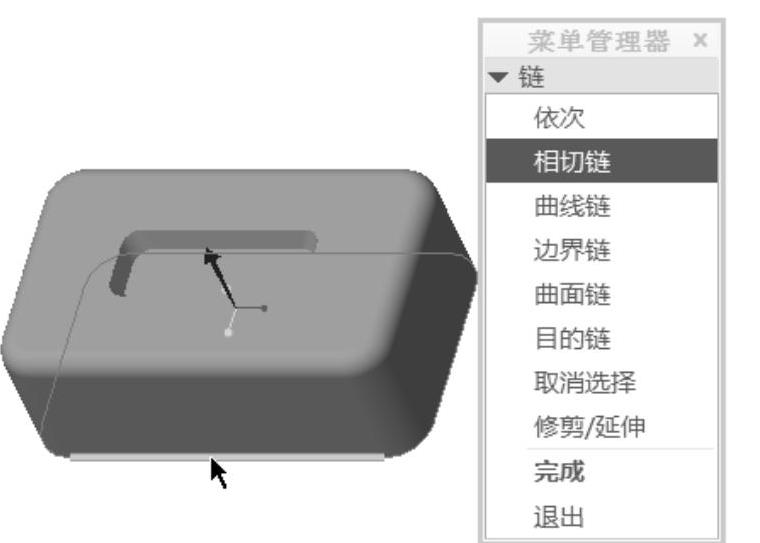

图7-63 指定参考曲线为拔模线

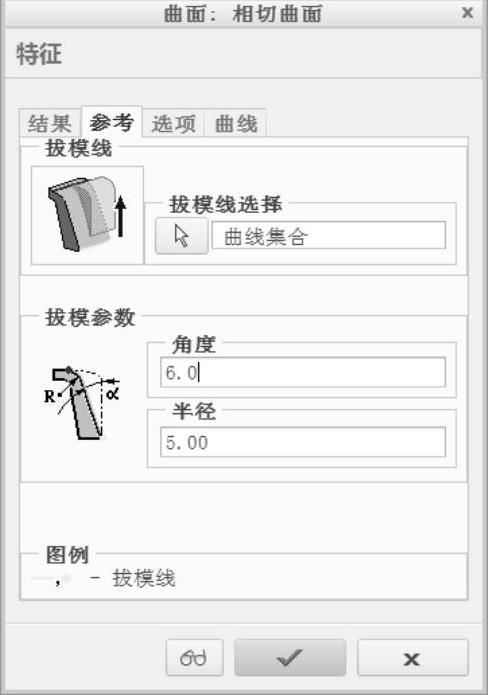

图7-64 设置拔模参数

8）单击（确定）按钮，从而完成创建该相切拔模曲面，结果如图7-65所示。

知识点拔：如果在完成本例操作后，选择该相切拔模曲面，在功能区的“模型”选项卡的“编辑”组中单击（实体化）按钮，接着在“实体化”选项卡中接受默认的类型选项并单击（完成）按钮，那么最后得到的实体化结果如图7-66所示。

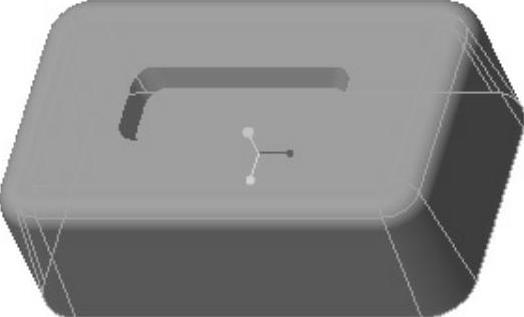

图7-65 完成创建所需的相切拔模曲面

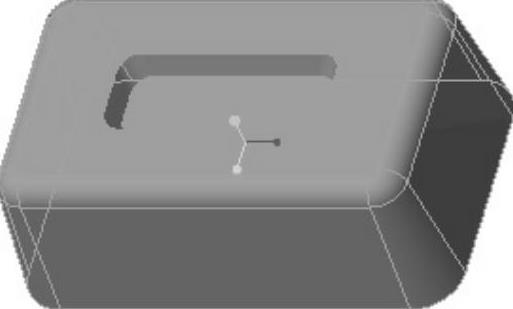

图7-66 实体化结果
