Creo3.0自由式建模环境概览
【摘要】：在Creo Parametric 3.0零件建模模式下，可进入一个自由式建模环境，该建模环境为用户提供了使用多边形控制网格快速、简单地创建光滑且正确定义的B样条曲面的命令。在自由式建模环境中，可以操控和以递归方式分解控制网格的面、边或顶点来创建新的顶点和面，在修改形状时可以获得更精细的控制和细节。要进入自由式建模环境，则从功能区的“模型”选项卡的“曲面”组中单击（自由式）按钮，打开图7-19所示的“自由式”选项卡并进入自由式建模环境。
在Creo Parametric 3.0零件建模模式下，可进入一个自由式建模环境，该建模环境为用户提供了使用多边形控制网格快速、简单地创建光滑且正确定义的B样条曲面的命令。在自由式建模环境中，可以操控和以递归方式分解控制网格的面、边或顶点来创建新的顶点和面，在修改形状时可以获得更精细的控制和细节。新顶点在控制网格中的位置基于附近的旧顶点位置来计算。在此操作过程中系统可以生成一个比原始网格更密的控制网格。
读者需要了解自由式曲面的以下术语。
●自由式曲面：合成几何称为自由式曲面。自由式曲面具有NURBS和多边形曲面的特点。
●网格元素：指控制网格上的面、边或顶点。
●自由式特征：包括自由式曲面及其所有参考。
要进入自由式建模环境，则从功能区的“模型”选项卡的“曲面”组中单击
（自由式）按钮，打开图7-19所示的“自由式”选项卡并进入自由式建模环境。

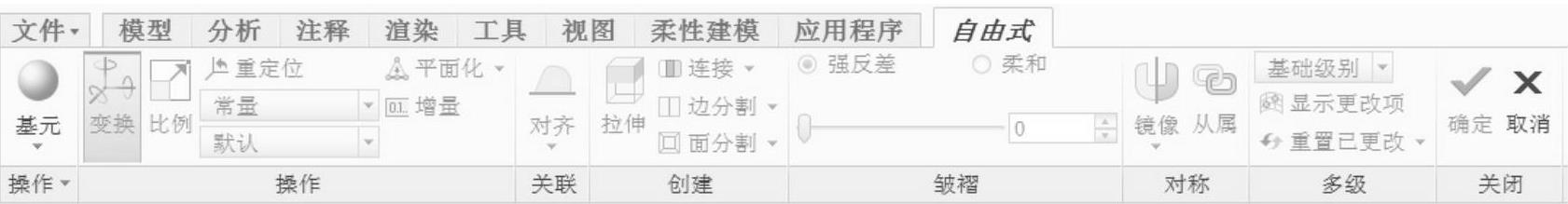

图7-19 “自由式”选项卡
在自由式建模环境中工作的基本思路是：选择基元并通过这些操作操控网格元素来创建自由式曲面：平移或旋转网格元素、缩放网格元素、对自由式曲面进行拓扑更改、创建对称的自由式曲面、将软皱褶或硬皱褶应用于选定网格元素以调整自由式曲面的形状。(www.chuimin.cn)
用于操控控制网格的元素有拖动器、圆形菜单和功能区中的按钮，其中，拖动器和圆形菜单简要介绍如下。

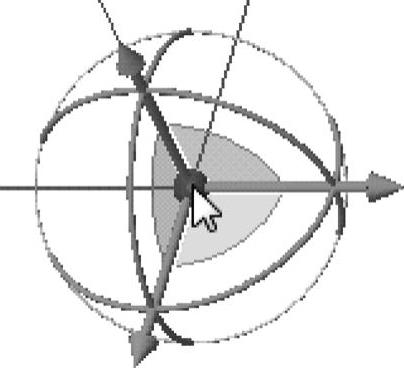

●拖动器：拖动器是自由式建模环境中的一个图形工具（可用来操控和缩放控制网格上的网格元素），会在单击控制网格后出现，如图7-20所示，拖动器的初始放置和方向由所选网格元素的类型决定。拖动器的轴称为控制滑块。

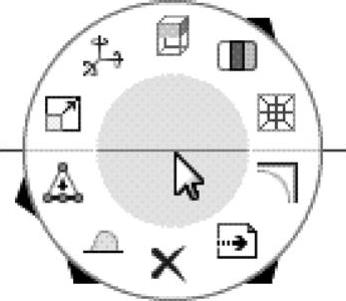

●圆形菜单：右击网格元素可打开圆形菜单，如图7-21。注意如果右击拖动器，则不会打开圆形菜单，而是显示快捷菜单，其中包含可以与拖动器配合使用的命令列表。
图7-20 拖动器示例
图7-21 使用圆形菜单
