在创建边界混合曲面特征时，用户可以根据设计要求对混合曲面的边界定义约束条件。定义边界约束时，Creo Parametric会试图根据指定的边界来选择默认参考，用户也可以自行选择所需的参考。

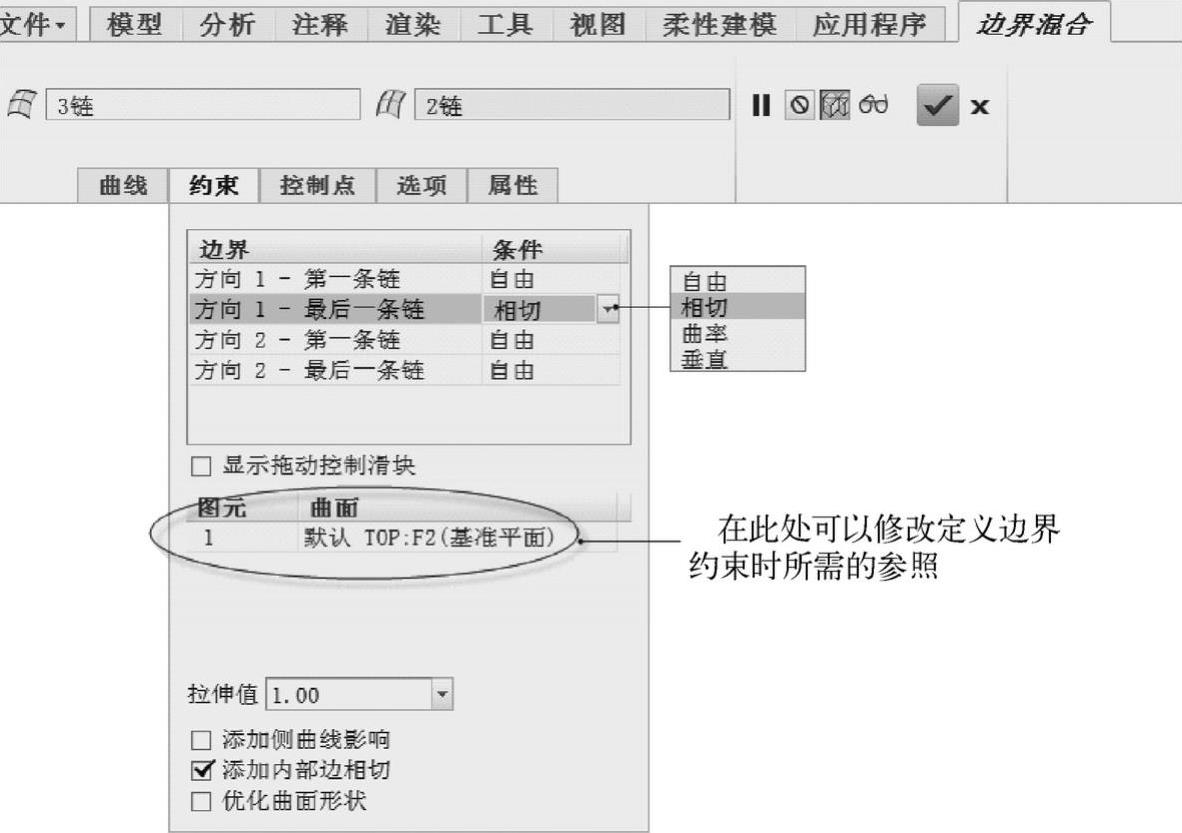

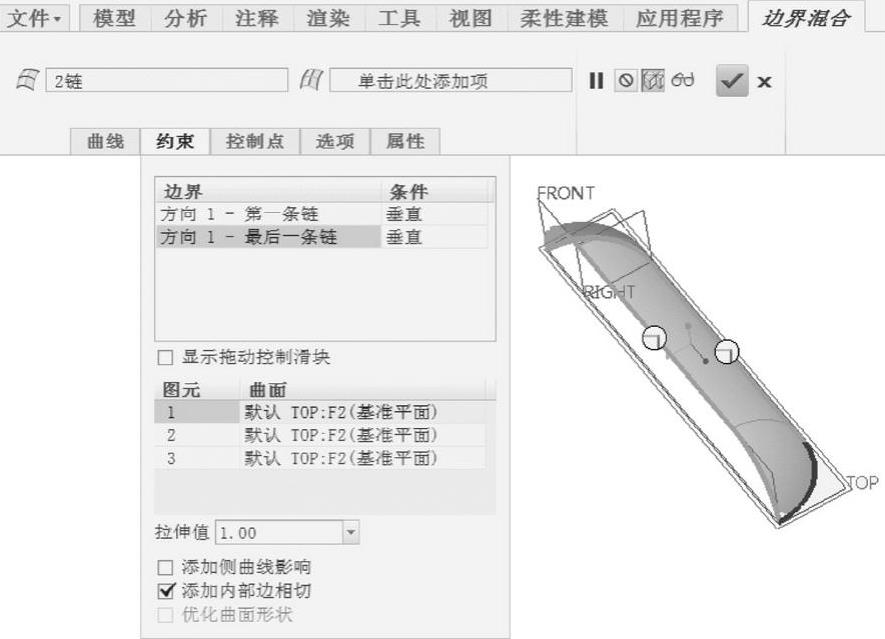

要设置边界约束条件，需要在“边界混合”选项卡中打开“约束”面板，在边界列表中选择所需的边界，从其相应的“条件”列中选择约束条件选项，需要时可以修改定义边界约束时的默认参考，如图7-14所示。

●“自由”：沿边界没有设置相切条件。

●“相切”：混合曲面沿边界与参考曲面相切。

●“曲率”：混合曲面沿边界具有曲率连续性。

●“垂直”：混合曲面与参考曲面或基准平面垂直。

当边界条件设为“相切”“曲率”或“垂直”时，如果有必要，则选中“显示拖动控制滑块”复选框来控制边界拉伸系数。或者，可以在“拉伸值”组合框中输入拉伸值。默认的拉伸因子为“1”，所述的拉伸因子的值会影响曲面的方向。

下面介绍的创建边界混合曲面的操作实例中涉及设置边界约束条件的操作。

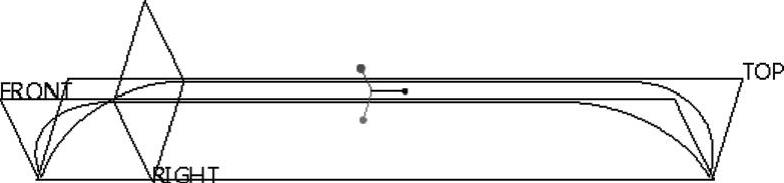

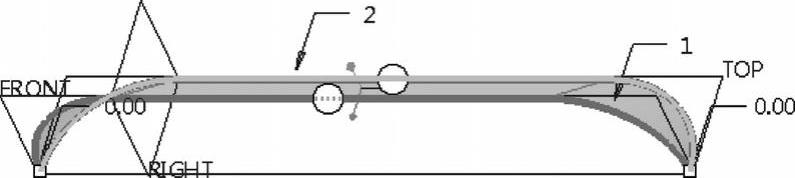

1）单击（打开）按钮，弹出“文件打开”对话框。从随书光盘中的“CH7”文件夹中选择“bc_7_bjhh3.prt”文件，单击“打开”按钮。该文件中存在着的曲线如图7-15所示。
