投影截面修饰特征被投影到单个零件曲面上,它们不能跨越零件曲面。值得注意的是,在创建投影截面修饰特征的过程中,不能对投影截面进行添加剖面线的操作。
1.创建投影截面修饰特征的方法和步骤
创建投影截面修饰特征的典型方法和步骤如下。
1)在功能区的“模型”选项卡的“编辑”组中单击(投影)按钮,打开“投影曲线”选项卡。

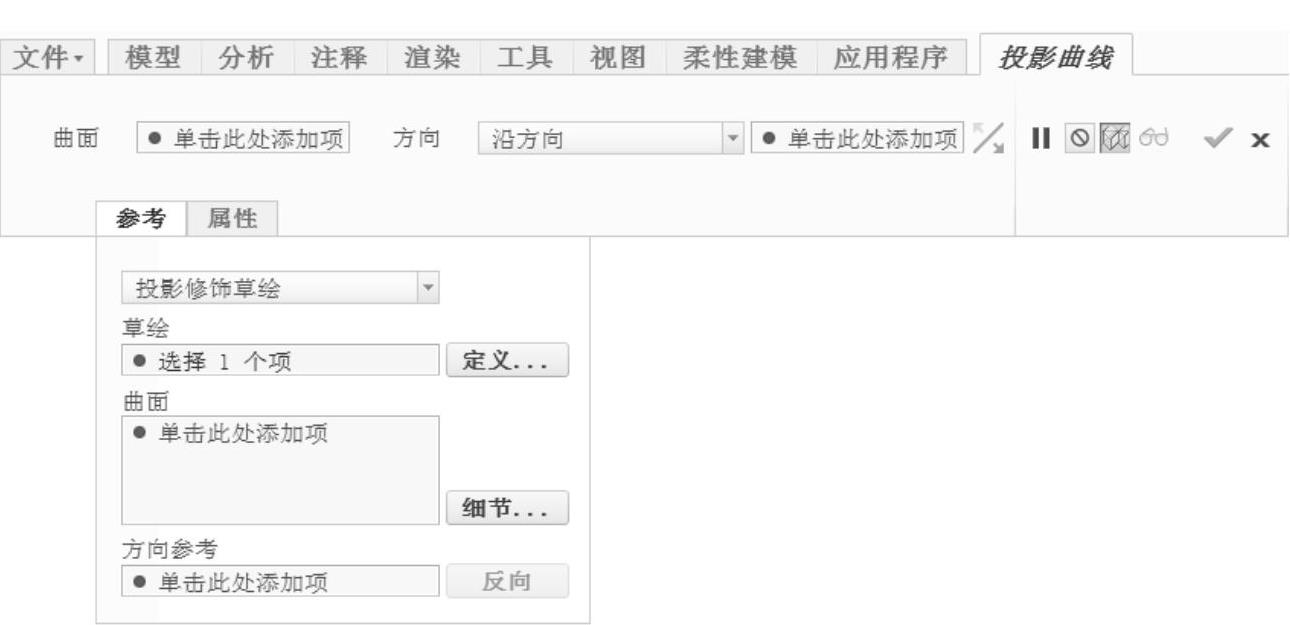

2)在“投影曲线”选项卡中打开“参考”面板,从其下拉列表框中选择“投影修饰草绘”选项,如图6-160所示。
图6-160 选择“投影修饰草绘”选项
3)“草绘”收集器处于激活状态,选择或创建一个修饰草绘。如果要创建修饰草绘,则在“参考”面板中单击“定义”按钮,弹出“草绘”对话框,定义草绘平面和视图方向等,单击对话框中的“草绘”按钮,进入草绘器。绘制一个截面,单击(确定)按钮。
4)返回到“投影曲线”选项卡,激活“曲面”收集器,选择要在其上投影修饰草绘的曲面集。
5)从“投影曲线”选项卡的“方向”下拉列表框中选择“沿方向”或“垂直于曲面”选项。如果选择“沿方向”选项,则在“参考”面板的“方向参考”收集器的框内单击以激活该收集器,接着选择一个平面、轴、坐标系轴或直图元来指定投影方向。
6)在“投影曲线”选项卡中单击(完成)按钮。
2.创建投影截面修饰特征的操作实例
操作实例如下。
1)单击(打开)按钮,弹出“文件打开”对话框。从随书光盘中的CH6文件夹巾选择“bc_6_xsch_ty.prt”文件,单击“打开”按钮。该文件中的原始实体模型如图6-161所示。
(www.chuimin.cn)
图6-161 原始实体模型
2)在功能区的“模型”选项卡的“编辑”组中单击(投影)按钮,打开“投影曲线”选项卡。
3)在“投影曲线”选项卡中打开“参考”面板,从一个下拉列表框中选择“投影修饰草绘”选项。
4)“参考”面板中的“草绘”收集器处于激活状态,单击“草绘”收集器右侧的“定义”按钮,弹出“草绘”对话框,选择TOP基准平面作为草绘平面,以RIGHT基准平面为“右”方向参考,单击“草绘”按钮,进入草绘器中。绘制图6-162所示的一个截面,单击(确定)按钮。
图6-162 绘制截面
5)返回到“投影曲线”选项卡,激活“曲面”收集器,选择要在其上投影修饰草绘的曲面集,如图6-163所示。
6)从“投影曲线”选项卡的“方向”下拉列表框中选择“沿方向”,在“参考”面板的“方向参考”收集器的框内单击以激活该收集器,接着选择TOP基准平面作为方向参考。

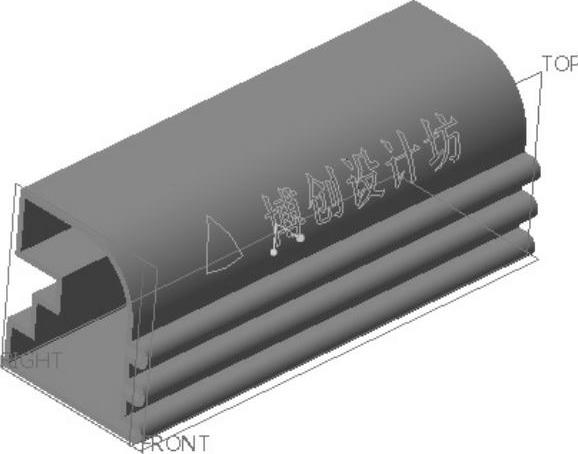

7)在“投影曲线”选项卡中单击(完成)按钮,完成的投影截面草绘修饰特征如图6-164所示。
图6-163 选择要投影到的目标曲面
图6-164 完成投影截面草绘修饰特征
