Creo3.0规则截面草绘修饰特征
【摘要】：1．创建规则截面草绘修饰特征的方法和步骤在零件模式下创建规则截面草绘修饰特征的典型方法和步骤如下。2）要定义草绘平面，则在“平面”收集器处于活动状态时选择一个平面或平面曲面，如果需要，可以单击“反向”按钮来反转草绘平面的方向到平面参考的对侧。图6-156 实体模型图6-157 指定草绘平面4）在“修饰草绘”对话框中打开“属性”选项卡，确保取消选中“添加剖面线”复选框。图6-159 创建规则截面草绘修饰特征
规则截面草绘的修饰特征总是位于草绘面，它其实是一个平整特征。在创建规则截面草绘修饰特征时，可以为特征设置添加剖面线。
1．创建规则截面草绘修饰特征的方法和步骤
在零件模式下创建规则截面草绘修饰特征的典型方法和步骤如下。
1）在功能区的“模型”选项卡中单击“工程”→“修饰草绘”命令，弹出图6-154所示的“修饰草绘”对话框。
2）要定义草绘平面，则在“平面”收集器处于活动状态时选择一个平面或平面曲面，如果需要，可以单击“反向”按钮来反转草绘平面的方向到平面参考的对侧。要定义视图方向，则可以激活“参考”收集器并选择一个参考（如曲面、平面或边）；要定义参考所表示的方向，则可以从“方向”下拉列表框中选择一个方向选项。
3）要在草绘中显示封闭几何的剖面线，则在“修饰草绘”对话框中切换到“属性”选项卡，接着选中“添加剖面线”复选框，并分别设置剖面线的间距值和角度值，如图6-155所示。
4）在“修饰草绘”对话框中单击“草绘”按钮，进入草绘器中，此时在功能区中将打开“草绘”选项卡。
5）草绘一个截面，单击
（确定）按钮。
图6-154 “修饰草绘”对话框
图6-155 “属性”选项卡
2．创建规则截面草绘修饰特征的操作实例
创建规则截面草绘修饰特征的典型操作实例如下。
1）单击

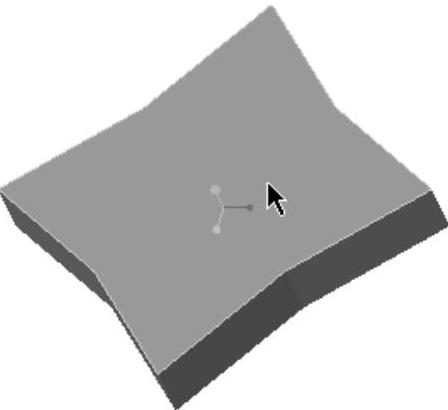

（打开）按钮，弹出“文件打开”对话框。从随书光盘中的“CH6”文件夹中选择“bc_6_xsch.prt”文件，单击“打开”按钮。该文件中的实体模型如图6-156所示。(www.chuimin.cn)
2）在功能区的“模型”选项卡中单击“工程”→“修饰草绘”命令，弹出“修饰草绘”对话框。

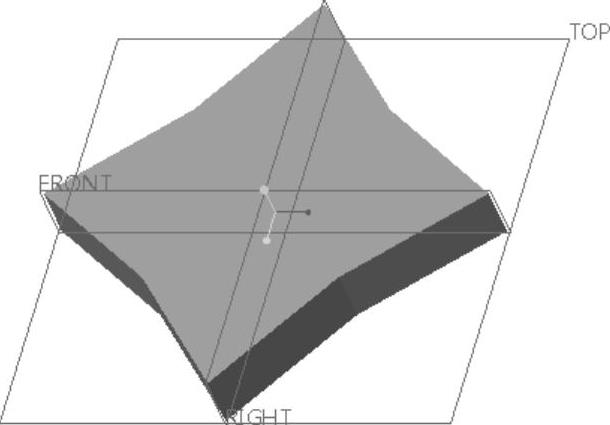

3）单击图6-157所示的实体面以指定草绘平面，默认以RIGHT基准平面作为“右”方向参考。
图6-156 实体模型
图6-157 指定草绘平面
4）在“修饰草绘”对话框中打开“属性”选项卡，确保取消选中“添加剖面线”复选框。然后单击“草绘”按钮，进入草绘器。
5）单击

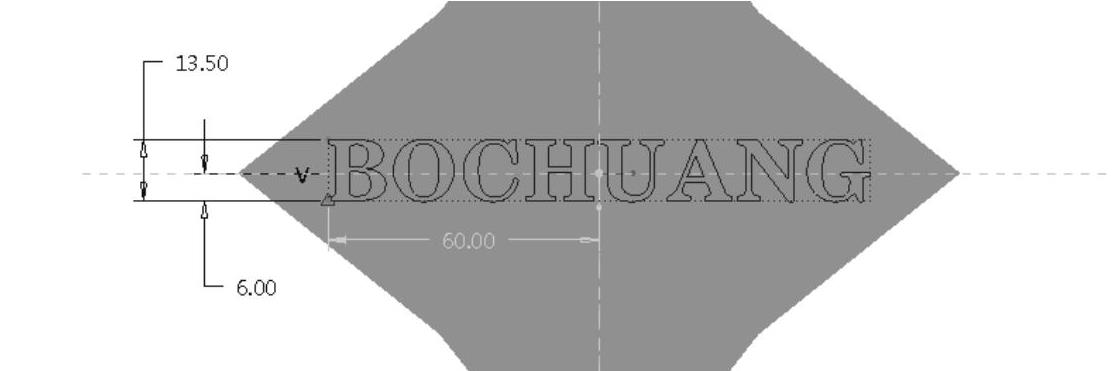

（文本）按钮，绘制图6-158所示的文本，文本字体可自行选定。
图6-158 草绘
6）单击
（确定）按钮，完成的规则截面草绘修饰特征如图6-159所示。
图6-159 创建规则截面草绘修饰特征
