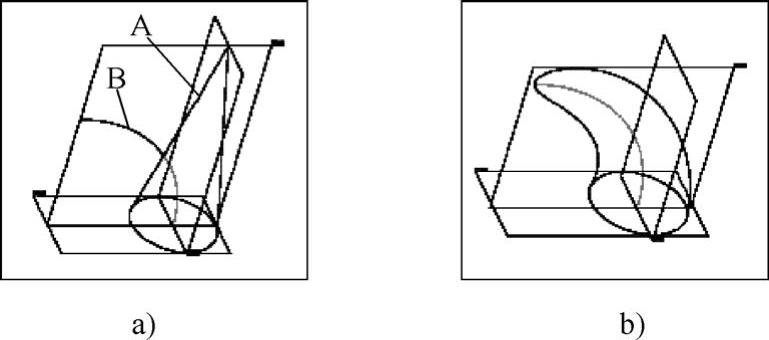

骨架折弯是指沿曲面连续重新放置截面来关于折弯曲线骨架折弯实体或面组。骨架折弯所造成的压缩或变形都是沿着轨迹纵向进行的。图6-143所示是一个骨架折弯的示例，图6-143a所示为骨架折弯之前的情形，图中A为将要被骨架折弯的原始模型对象，B为用来作为骨架轨迹的曲线。图6-143b所示为进行骨架折弯后的情形。

图6-143 骨架折弯示例

a)骨架折弯之前 b)骨架折弯后的情形

要创建骨架折弯特征，需要从功能区“模型”选项卡的“工程”组的溢出列表中单击（骨架折弯）按钮，打开图6-144所示的“样条折弯”选项卡。

图6-144 “样条折弯”选项卡

●“折弯几何”收集器：用于选择并收集要折弯的实体几何或面组。

●“锁定长度”复选框：用于设置是否在折弯几何后保持其原始长度。

●：从该下拉列表框中指定要折弯的几何范围，其中图标选项表示从骨架线起点折弯整个选定几何，图标选项表示从骨架线起点折弯至指定深度，图标选项表示从骨架线起点折弯至选定参考。

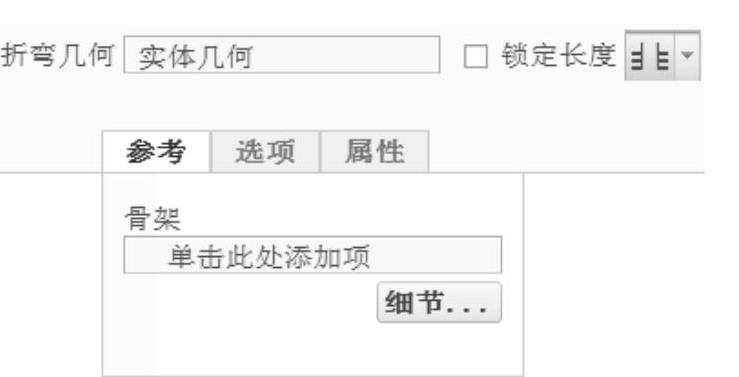

●“参考”面板：“参考”面板如图6-145所示，其中的“骨架”收集器用于选择并收集边链或曲线（平面曲线或边链的副本），“细节”按钮用于审阅并编辑链属性。

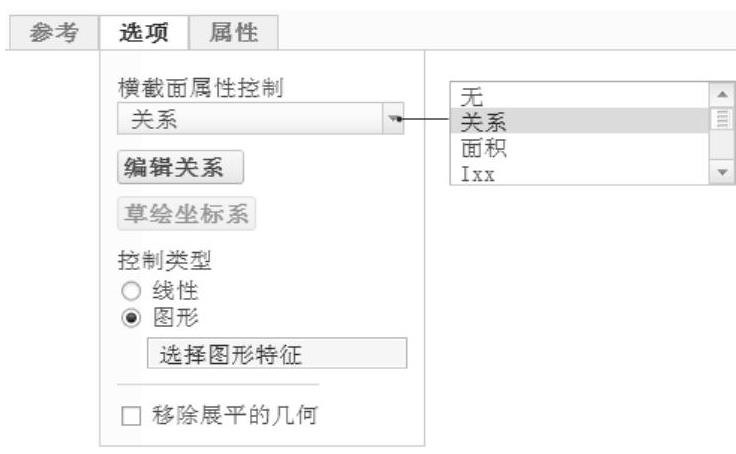

●“选项”面板：“选项”面板如图6-146所示，主要用于设置由骨架线折弯进行控制的横截面属性，以及通过“移除展平的几何”复选框来设置是否移除折弯区域以外的几何。

图6-145 “参考”面板

图6-146 “选项”面板

●“属性”面板：用于重命名骨架折弯特征，以及通过单击（显示此特征的信息）按钮来查阅此特征的详细信息。

下面通过一个典型的简单实例来辅助介绍创建骨架折弯特征的具体方法和步骤。

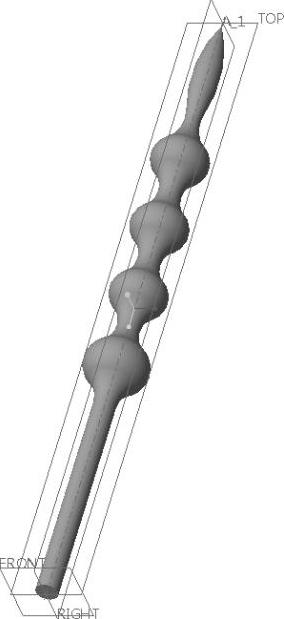

1）单击（打开）按钮，弹出“文件打开”对话框。从随书光盘中的“CH6”文件夹中选择“bc_6_gjzw.prt”文件，单击“打开”按钮。该文件中存在的实体模型如图6-147所示。

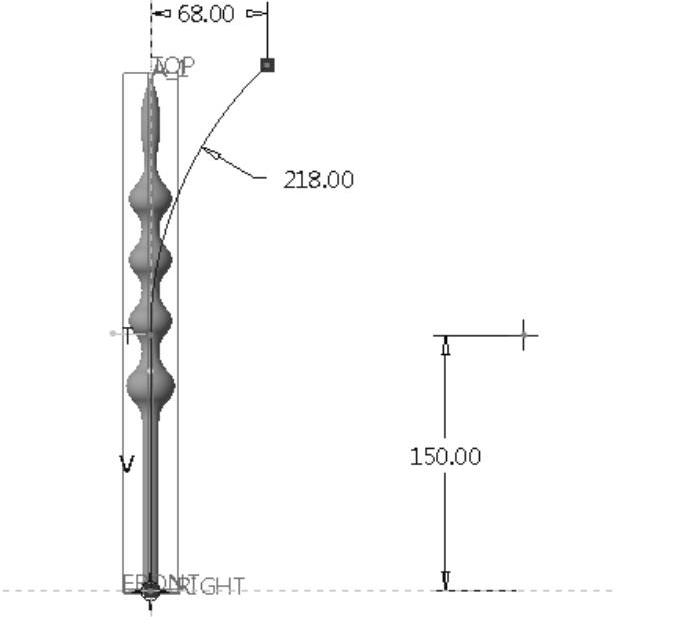

2）绘制将用作骨架线的曲线。在功能区的“模型”选项卡的“基准”组中单击（草绘）按钮，弹出“草绘”对话框，选择RIGHT基准平面作为草绘平面，以TOP基准平面为“左”方向参考，单击“草绘”按钮进入草绘器中。绘制图6-148所示的相切曲线，单击（确定）按钮，完成草绘并退出草绘器。

图6-147 文件中存在的实体模型(www.chuimin.cn)

图6-148 绘制曲线

3）从功能区“模型”选项卡的“工程”组的溢出列表中单击（骨架折弯）按钮，打开“样条折弯”选项卡。

4)在“样条折弯”选项卡的“折弯几何”收集器的框内单击以激活该收集器，在图形窗口中单击已有实体作为要折弯的对象。

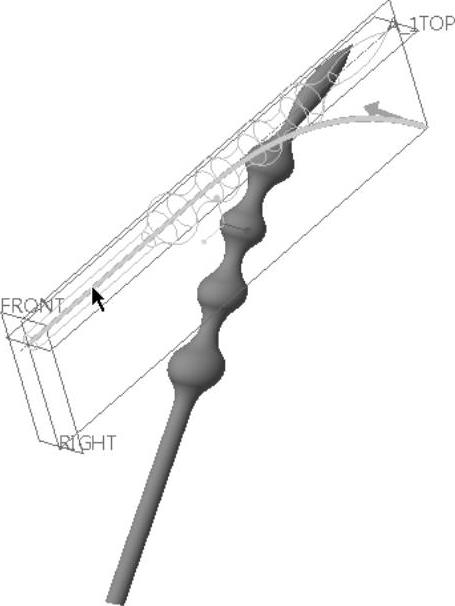

5)在“样条折弯”选项卡巾打开“参考”面板，在“骨架”收集器的框内单击以激活“骨架”收集器，接着在图形窗口巾单击先前绘制的曲线作为骨架线，如图6-149所示。如果骨架线的默认起点不是所希望的，则在骨架线上单击起点箭头，使起点箭头切换至骨架线的另一端，其预览效果如图6 150所示。

图6-149 指定骨架线

图6-150 切换骨架线的起点箭头后的预览效果

6）在“样条折弯”选项卡中确保取消选中“锁定长度”复选框，并默认选择图标选项以从骨架线起点折弯整个选定几何。

思考：如果在本例中选中“锁定长度”复选框，那么将创建的骨折折弯特征会有什么样的变化效果？

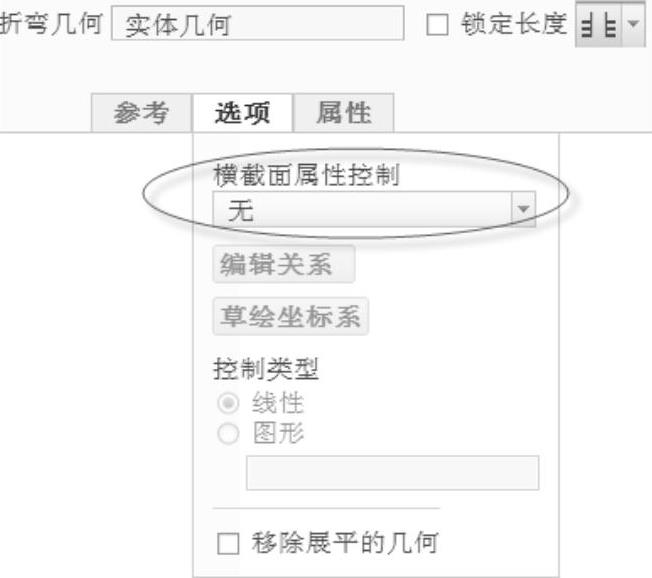

7）在“样条折弯”选项卡中打开“选项”面板，从“横截面属性控制”下拉列表框中选择“无”选项，如图6-151所示。

8）在“样条折弯”选项卡中单击（完成）按钮，完成创建骨架折弯特征，效果如图6-152所示。

图6-151 将“横截面属性控制”设置为“无”

图6-152 完成创建骨架折弯特征

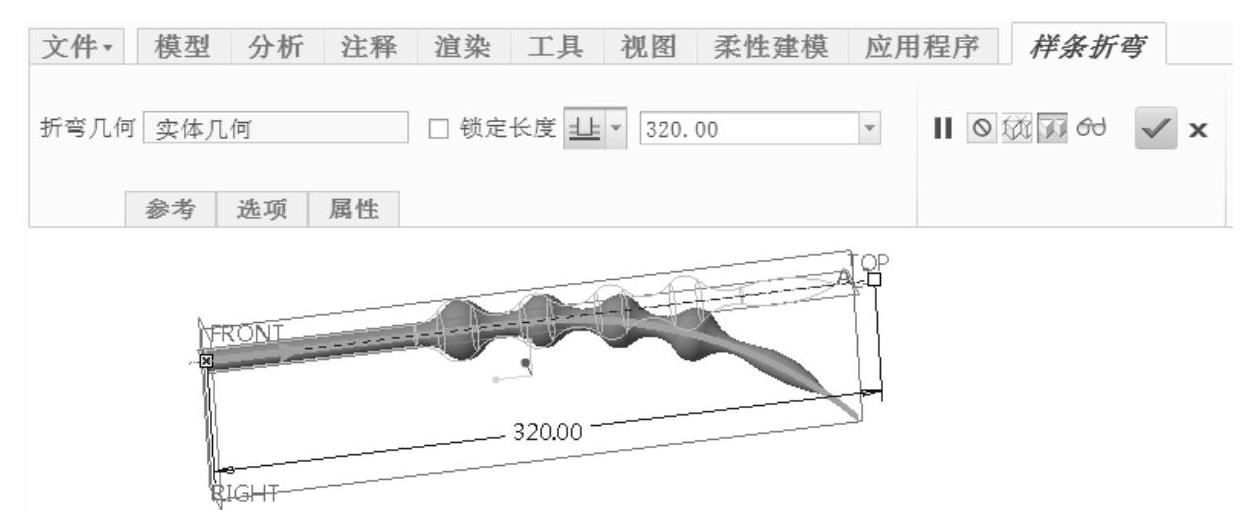

说明：在本例中，读者可以尝试在操作过程中选择图标选项以从骨架线起点折弯至指定深度，效果如图6-153所示。分别选择不同的深度值来观察骨架折弯特征的变化情况，注意总结经验。

图6-153 更改要折弯的几何范围
