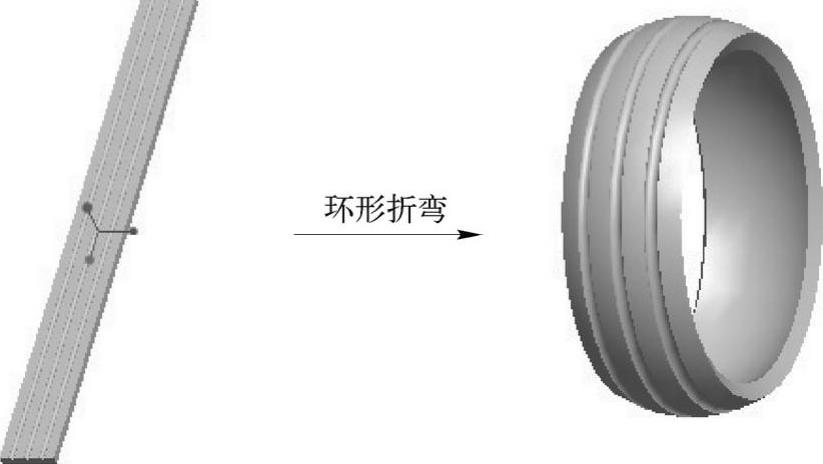

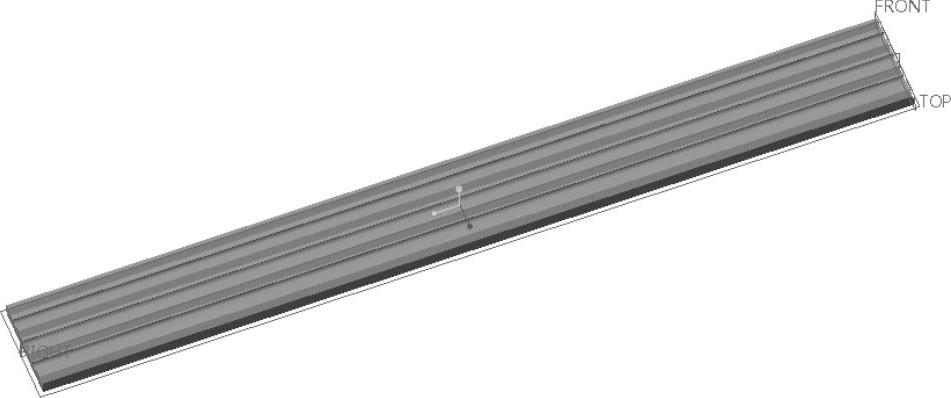

环形折弯是指将实体、非实体曲面或基准曲线折弯成环（旋转）形。例如，可以将平整实体对象通过“环形折弯”的方式创建汽车轮胎造型，如图6-132所示。

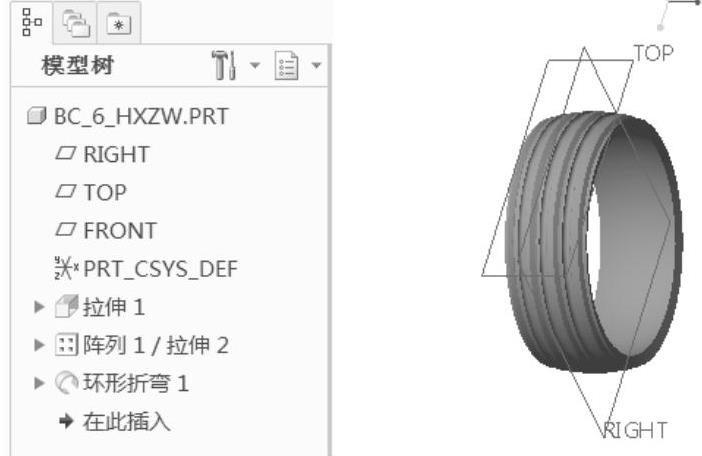

图6-132 创建环形折弯特征

1．定义环形折弯特征的参数

用于定义环形折弯特征的强制性参数有轮廓截面、中性平面的折弯半径以及折弯几何，可选的参数有法向曲线截面和非标准曲线折弯选项。以下几个概念摘自Creo Parametric帮助中心。

●轮廓截面：定义旋转几何的轮廓截面。

●折弯半径：设置坐标系原点到折弯轴之间的距离。

●法向参考截面：定义垂直于中性平面的曲面在折弯后的方向。平整状态下垂直于中性平面的所有曲面在折弯后都会垂直于轮廓曲面。这在以下情况下会成为问题：轮廓截面具有高曲率区域，或轮廓截面不相切。平整状态下垂直于中性平面的曲面在折弯后会包含不良几何，或者无法折弯，因为折弯变换会生成重叠几何，如载重轮胎锐边。用户可以应用“法向参考截面”将这些曲面设置为垂直于参考曲面，而不是垂直于轮廓曲面。

●曲线折弯：设置曲线上的点到具有弯曲轮廓的折弯的轮廓截面平面的距离。

2．创建环形折弯特征的方法及步骤

创建环形折弯特征的一般方法及步骤如下（可灵活调整）。

1）打开零件文件时，在功能区“模型”选项卡的“工程”组的溢出列表中单击（环形折弯）按钮，打开图6-133所示的“环形折弯”选项卡。

图6-133 “环形折弯”选项卡

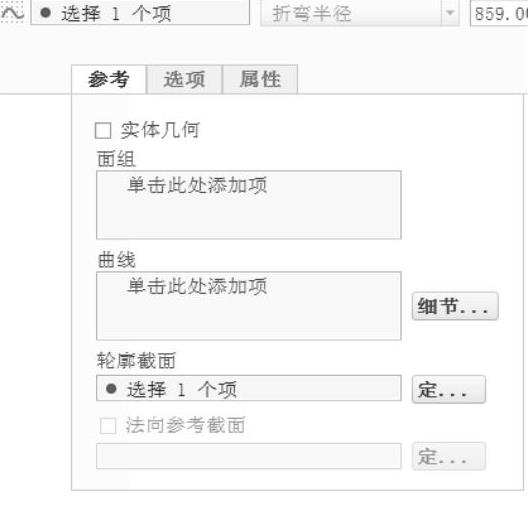

2）打开“参考”面板，如图6-134所示，使用该面板可以指定要环形折弯的对象。如果要环形折弯实体几何体，则选中“实体几何”复选框。而“面组”收集器用于辅助选择环形折弯所要折弯的面组，“曲线”收集器则用于辅助选择环形折弯所要折弯的曲线。

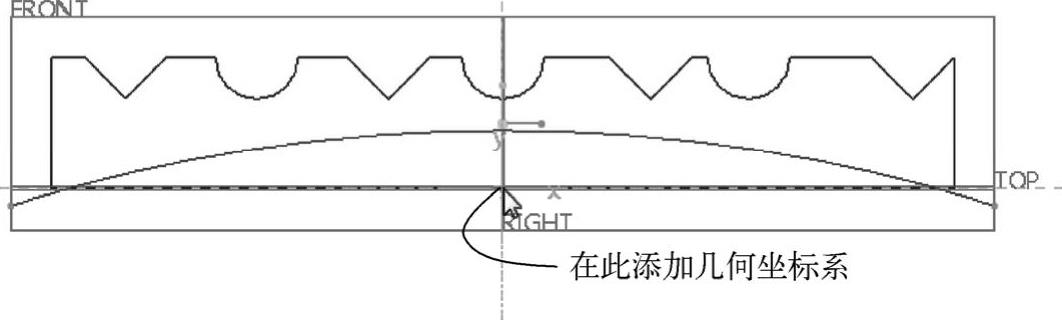

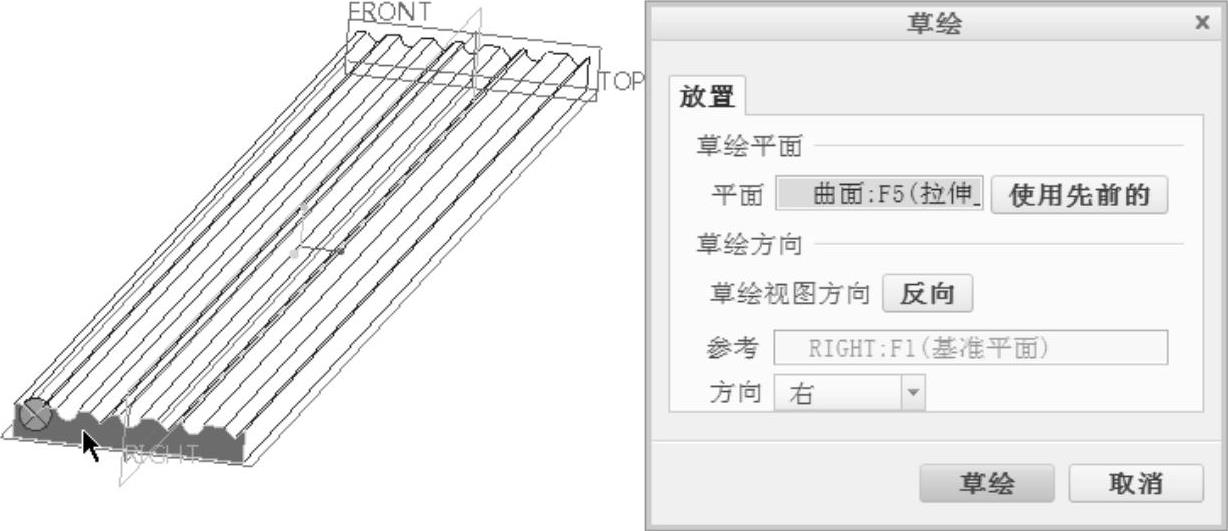

激活“轮廓截面”收集器后可选择合适的外部轮廓截面，用户也可以单击位于“轮廓截面”收集器右侧的“定义”按钮，接着指定草绘平面和草绘器参考平面，在草绘器中创建内部轮廓截面。在轮廓截面中注意应创建一个几何坐标系，该几何坐标系的X向量可用预定义折弯对象中的中性平面。所谓的中性平面定义了沿折弯材料的截面厚度为零变形（延长或压缩）的理论平面，通常位于该平面外部的材料延长以补偿折弯变形，而折弯内部的材料压缩以适应变形。

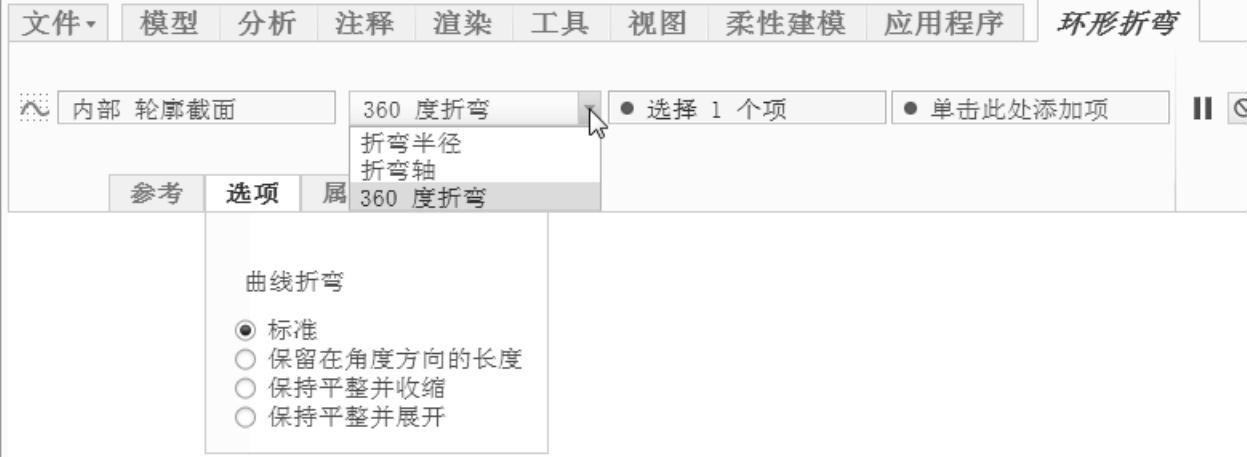

3）打开“选项”面板，如图6-135所示，在该面板中设置曲线折弯的选项，可供选择的曲线折弯选项有“标准”“保留在角度方向的长度”“保持平整并收缩”和“保持平整并展开”。默认选中“标准”单选按钮。

图6-134 “参考”面板

图6-135 “选项”面板

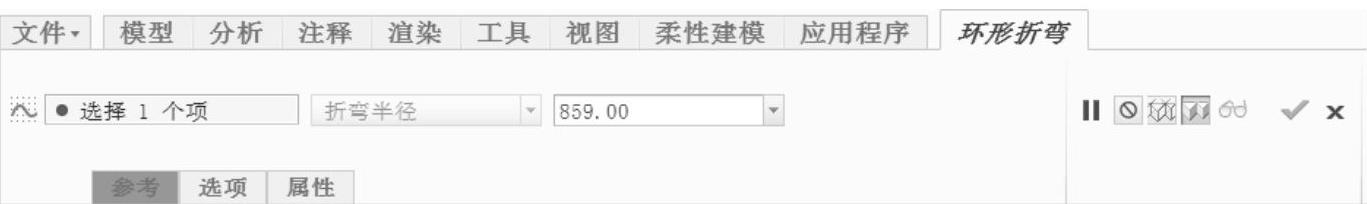

4)在“环形折弯”选项卡的一个下拉列表框中可以选择“360度折弯”“折弯半径”或“折弯轴”等选项，并在相应的文本框中输入相关的参数，或选择相应参考。选择“360度折弯”选项时，设置完全折弯(360。)，需要指定两个用于定义要折弯的几何的平面；选择“折弯半径”选项时，需要输入折弯半径（坐标系原点与折弯轴之间的距离）；选择“折弯轴”选项时，需要选择要绕其进行折弯的轴。

5)在“环形折弯”选项卡中单击（完成）按钮，完成环形折弯特征创建。
