Creo3.0倒圆角特征创建规则及操作步骤
【摘要】：要想创建完全倒圆角特征，则需要注意以下设计规则。Creo Parametric会使用圆部分替换此公共曲面来创建曲面至曲面的完全倒圆角。≯要定义的倒圆角具有圆锥截面形状。创建完全倒圆角的典型操作实例如下。2)在图形窗口中，结合键选择要通过其创建完全倒圆角的两个边参考，如图6-105所示。图6-107 选择两个曲面图6-108 指定驱动曲面5）在“倒圆角”选项卡中单击（完成）按钮，完成该完全倒圆角特征的创建。
使用“倒圆角”选项卡的“集”面板rf1的“完全倒圆角”按钮，可以在模型巾创建完全倒圆角特征。要想创建完全倒圆角特征，则需要注意以下设计规则（摘自Creo Parametric官方帮助文件）。
●如果使用边参考，则这些边参考必须有公共曲面。Creo Parametric可通过转换一个倒
圆角集内的两个倒圆角段来创建完全倒圆角。
●如果使用两个曲面参考，必须选择第三个曲面作为“驱动曲面”，此曲面决定倒圆角
的位置，有时还决定其大小。Creo Parametric会使用圆部分替换此公共曲面来创建曲
面至曲面的完全倒圆角。
●可为实体或曲面几何创建完全倒圆角。
●在以下情况下不能创建完全倒圆角：
≯两个以上的边参考以I司-曲面为边界。
≯要定义的倒圆角具有圆锥截面形状。
≯已经使用“垂直于骨架”创建方法创建了要定义的倒圆角。
创建完全倒圆角的典型操作实例如下。
1)单击 （倒圆角）按钮，打开“倒圆角”选项卡。默认时，“倒圆角”选项卡中的
（切换到集模式）按钮处于被选中的状态。
2)在图形窗口中，结合<Ctrl>键选择要通过其创建完全倒圆角的两个边参考，如图6-105所示。所选的这两个边参考被指定在同一个倒圆角集中。
3)在“倒圆角”选项卡中打开“集”面板，接着在该面板中单击“完全倒圆角”按钮。
4)在“倒圆角”选项卡中单击
（完成）按钮，从而完成完全倒圆角特征的创建，效果如．冬I 6-106所示。(www.chuimin.cn)
图6-105 结合〈Ctrl〉键选择两个边参考
图6-106 创建完全倒圆角特征
该实例也可以采用以下方法及步骤来完成完全倒圆角特征，即创建曲面至曲面的完全倒圆角。
1）单击
（倒圆角）按钮，打开“倒圆角”选项卡。默认时，“倒圆角”选项卡中的
（切换到集模式）按钮处于被选中的状态。
2）结合〈Ctrl〉键选择所需要的两个曲面（上顶面和底面），如图6-107所示。
3）在“倒圆角”选项卡中打开“集”面板，接着在该面板中单击“完全倒圆角”按钮。
4）选择图6-108所示的侧面作为驱动曲面。

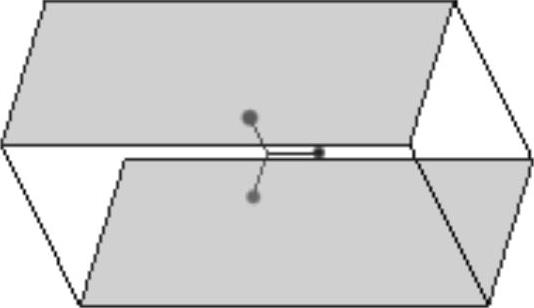

图6-107 选择两个曲面

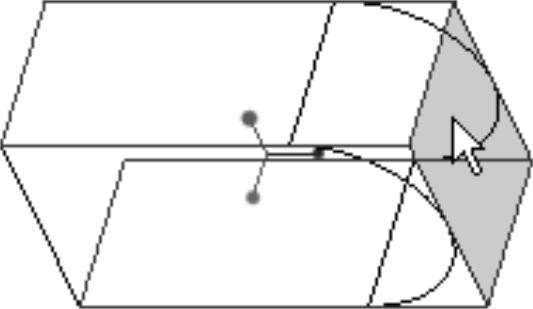

图6-108 指定驱动曲面
5）在“倒圆角”选项卡中单击
（完成）按钮，完成该完全倒圆角特征的创建。
