Creo3.0：使用圆角创建方法和截面形状

2023-11-08 理论教育版权反馈

【摘要】：用户可以在设计过程中，根据设计要求利用“倒圆角”选项卡的“集”面板，更改创建方法和截面形状属性来获得令人满意的倒圆角几何。图6-85 圆角截面形状示例a)圆形截面形状的圆角 b)圆锥截面形状的圆角 c)“D1×D2圆锥”截面形状的圆角

使用Creo Parametric创建倒圆角特征时，系统将使用默认属性创建倒圆角几何（倒圆角段）。这些默认属性包括“滚球”创建方法和“圆形”截面形状。用户可以在设计过程中，根据设计要求利用“倒圆角”选项卡的“集”面板，更改创建方法和截面形状属性来获得令人满意的倒圆角几何。

1．圆角创建方法

使用不同的圆角创建方法将创建不同的倒圆角几何。在“倒圆角”选项卡的“集”面板中，从创建方法的下拉列表框中可以选择“滚球”选项或“垂直于骨架”选项，其中系统默认的方法选项为“滚球”选项。这两种圆角创建方法的含义如下。

●“滚球”：通过沿着同一球坐标系保持自然相切的曲面滚动一个球来创建倒圆角。

●“垂直于骨架”：通过扫描垂直于指定骨架的弧或圆锥横截面创建倒圆角。必须为此类倒圆角选择一个骨架。对于完全倒圆角，此方法选项不可用。

2．圆角截面形状

圆角截面形状是定义倒圆角几何的一个重要方面。选择不同的圆角截面形状，将会生成不同的倒圆角几何。在“倒圆角”选项卡的“集”面板上的截面形状列表框中，提供了以下的截面形状选项。

●“圆形”：Creo Parametric创建圆形截面，须定义半径。此选项为默认项。

●“圆锥”：使用从属边创建“圆锥”截面形状的倒圆角。用户可以使用圆锥参数（0.05~0.95）来控制圆锥形状的锐度，并可以修改一边的长度以使对应边自动捕捉到相同长度。(www.chuimin.cn)

●“C2连续”：利用在0~0.95之间的“C2形状因子”定义样条形状，然后设置圆锥长度。此选项适用于“恒定”倒圆角集。

●“D1×D2圆锥”：使用独立边创建“D1×D2圆锥”截面形状的倒圆角。用户可以分别修改每一边的长度，以限定该圆锥倒圆角的形状范围。如果要反转边长度，只需使用“反向”按钮。

●“D1×D2 C2”：使用曲率延伸至相邻曲面的具有独立距离的样条截面进行倒圆角，即此类倒圆角使用了C2形状因子定义样条形状。

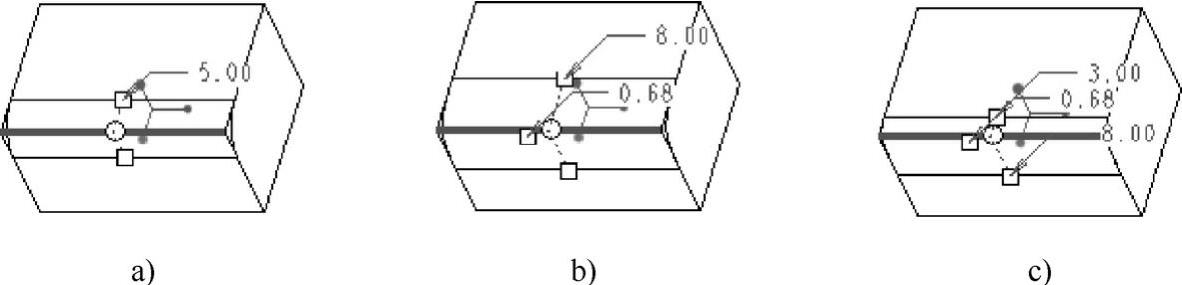

圆角截面形状示例如图6-85所示。

图6-85 圆角截面形状示例

a)圆形截面形状的圆角 b)圆锥截面形状的圆角 c)“D1×D2圆锥”截面形状的圆角
