Creo3.0倒圆角特征应用及操作方法
【摘要】：倒圆角特征经常用在一些零件设计中，主要用来改善零件工艺等。使用倒圆角特征，可以使相邻的两个面之间形成光滑曲面。Creo Parametric在图形窗口中显示倒圆角的预览几何体，允许用户在创建特征前创建和修改倒圆角段和过渡。倒圆角段唯一属性、几何参考以及一个或多个半径组成。图6-84 “倒圆角”选项卡的“集”面板●“过渡”面板：要使用此面板，必须激活过渡模式。
倒圆角特征经常用在一些零件设计中，主要用来改善零件工艺等。使用倒圆角特征，可以使相邻的两个面之间形成光滑曲面。实际上，可以将倒圆角看做一种边处理特征，通过向一条或多条边、边链或在曲面之间添加半径形成，曲面可以是实体模型曲面或常规的Creo Parametric零厚度面组和曲面。
创建倒圆角需要定义一个或多个倒圆角集，所谓的倒圆角集是一种结构单位，包含一个或多个倒圆角段（倒圆角几何段）。为倒圆角特征指定放置参考后，系统将使用默认属性、半径值以及最适于被参考几何对象的默认过渡创建倒圆角。Creo Parametric在图形窗口中显示倒圆角的预览几何体，允许用户在创建特征前创建和修改倒圆角段和过渡。
在学习倒圆角特征时，用户需要了解倒圆角的两个组成项目概念，即集和过渡。
●集：创建的属于放置参考的倒圆角段（几何）。倒圆角段唯一属性、几何参考以及一个或多个半径组成。
●过渡：连接倒圆角段的填充几何，过渡位于倒圆角段相交或终止处。在最初创建倒圆角时，Creo Parametric使用默认过渡，并提供多种过渡类型。用户可以根据设计要求创建和修改过渡。

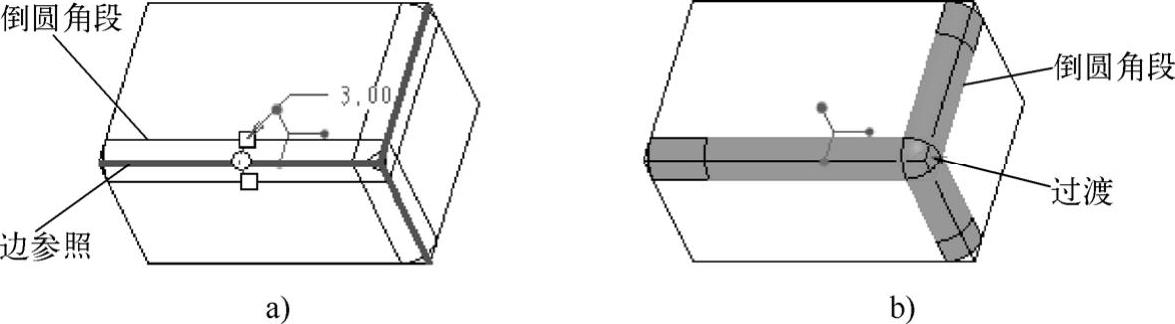

集模式显示和过渡模式显示的图解如图6-81所示。
图6-81 集模式显示和过渡模式显示
a)集模式显示 b)过渡模式显示
倒圆角的类型可以分为恒定圆角、可变圆角、由曲线驱动的倒圆角和完全倒圆角等几种，如图6-82所示。
图6-82 倒圆角类型
a)恒定圆角 b)可变圆角 c)由曲线驱动的倒圆角 d)完全倒圆角(www.chuimin.cn)
要创建倒圆角特征，需要单击
（倒圆角）按钮，打开图6-83所示的“倒圆角”选项卡。“倒圆角”选项卡的一些主要组成元素介绍如下。
图6-83 “倒圆角”选项卡
●
（切换到集模式）：选中此按钮，则激活集模式，以处理倒圆角集。Creo Parametric会默认选择此按钮。
●
（切换到过渡模式）：选中此按钮，则激活过渡模式，允许用户定义倒圆角特征的所有过渡。

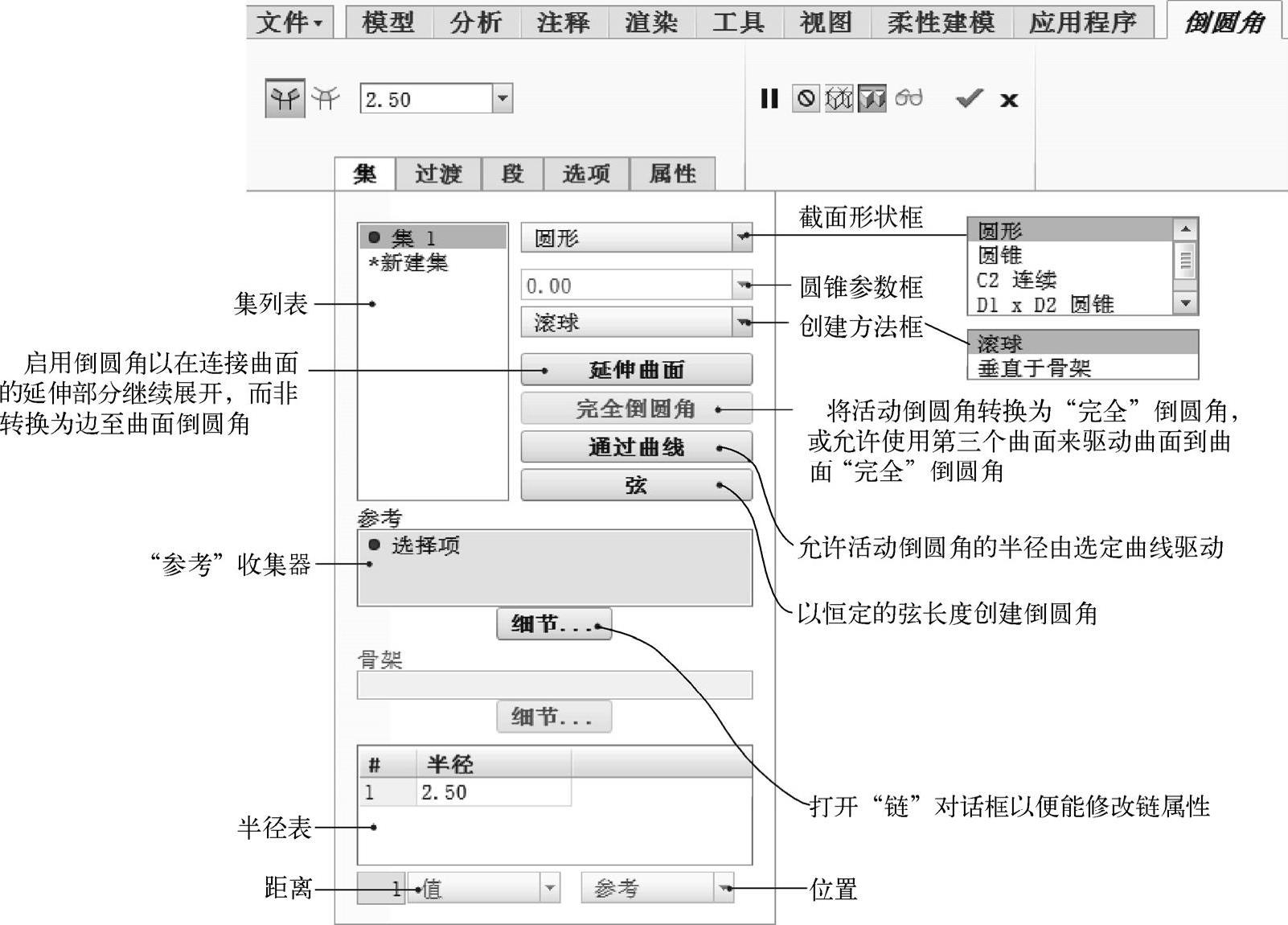

●“集”面板：主要用来选择和设置圆角创建方法、截面形状以及圆角的其他相关参数，如图6-84所示。“集”面板也称“设置”面板。
图6-84 “倒圆角”选项卡的“集”面板
●“过渡”面板：要使用此面板，必须激活过渡模式。使用此面板，可以修改过渡类型和指定相关参考等。
●“段”面板：使用此面板执行倒圆角段管理。可以查看倒圆角特征的全部倒圆角集，查看当前倒圆角集中的全部倒圆角段，修剪、延伸或排除这些倒圆角段，以及处理放置模糊问题。
●“选项”面板：该面板包括的可用选项有“实体”“曲面”“新面组”“相同面组”和“创建结束曲面”，主要用来设置圆角的连接类型等。
●“属性”面板：利用该面板的“名称”文本框，可以重命名当前圆角特征；而单击
按钮，则可以打开Creo Parametric浏览器来查看当前倒圆角特征的详细信息。
