Creo3.0教程：快速学会创建分割拔模

2023-11-08 理论教育版权反馈

【摘要】：分割拔模的类型包括根据拔模枢轴分割和根据分割对象分割两种。1．创建分割拔模的典型步骤要创建分割拔模，可以按照以下典型步骤进行。3)当选择的分割选项为“根据分割对象分割”时，需要选择分割对象或草绘分割对象。此选项仅在拔模曲面以拔模枢轴分割或使用两个枢轴分割拔模时可用。9）在“拔模”选项卡中单击（完成）按钮，使用草绘创建分割拔模的完成效果如图6-80所示。图6-79 设置分割拔模相关参数图6-80 使用草绘创建分割拔模

分割拔模的类型包括根据拔模枢轴分割和根据分割对象分割两种。

1．创建分割拔模的典型步骤

要创建分割拔模，可以按照以下典型步骤进行。

1）在功能区的“模型”选项卡的“工程”组中单击（拔模）按钮，打开“拔模”选项卡。接着通过选择草绘曲面、拔模枢轴和拖动方向来创建基本拔模特征。系统将以默认角度（1°）来显示恒定拔模的预览几何体。根据需要修改拔模角度值。

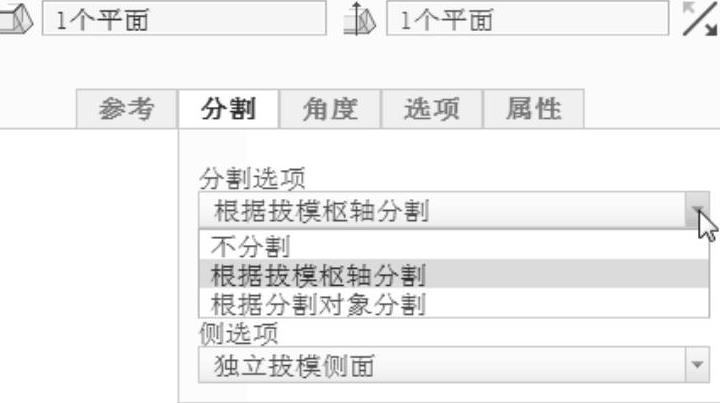

2）在“拔模”选项卡中单击“分割”标签以打开“分割”面板，如图6-71所示，接着从“分割选项”下拉列表框中选择“根据拔模枢轴分割”选项或“根据分割对象分割”选项。

●“根据拔模枢轴分割”：沿拔模枢轴分割拔模曲面。

●“根据分割对象分割”：沿不同的线或曲线分割拔模曲面。如果选择此选项，则系统会激活“分割对象”收集器。

3)当选择的分割选项为“根据分割对象分割”时，需要选择分割对象（与拔模曲面相交的草绘曲线、平面或面组）或草绘分割对象。要草绘分割对象，则单击“分割对象”收集器旁的“定义”按钮，并在一个或多个拔模曲面上草绘图元的单一连续链。

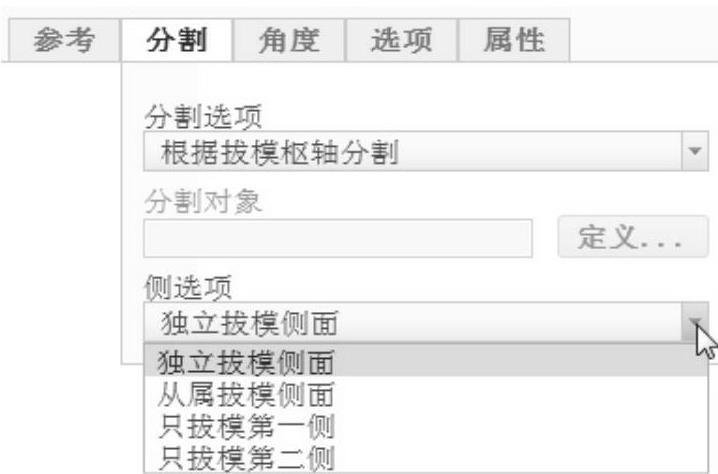

4)从“分割”面板的“侧选项”下拉列表框中选择所需的选项，如图6- 72所示。值得注意的是，根据按拔模枢轴分割还是按不同对象分割、以及分割对象的类型不同，系统会提供相应的侧选项。可能应用到的侧选项如下。

图6-71 指定分割选项

图6-72 指定侧选项

●“独立拔模侧面”：为拔模曲面的每一侧指定独立的拔模角度。

●“从属拔模侧面”：指定一个拔模角度，第二侧以相反方向拔模。此选项仅在拔模曲面以拔模枢轴分割或使用两个枢轴分割拔模时可用。

●“只拔模第一侧”：仅拔模曲面的第一侧面（由拔模枢轴的正拖动方向确定），第二侧面保持中性位置。

●“只拔模第二侧”：仅拔模曲面的第二侧面，第一侧面保持中性位置。

5）如果对特征几何体感到满意，则单击（完成）按钮。

2．创建分割拔模的操作实例

（1）根据拔模枢轴分割的操作实例

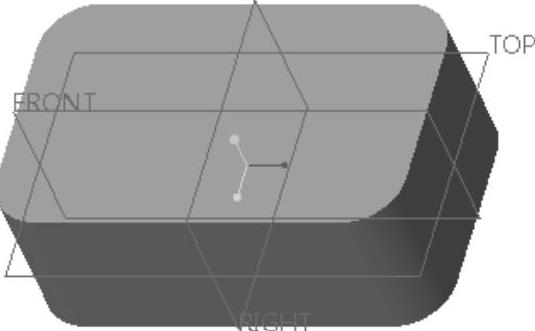

1）单击（打开）按钮，弹出“文件打开”对话框。从随书光盘中的“CH6”文件夹中选择“bc_bm_2.prt”文件，单击“打开”按钮。该文件中的原始零件如图6-73所示，它包含在TOP基准平面两侧对称创建的实体拉伸特征，所有竖直侧边上均有倒圆角。

2）在功能区的“模型”选项卡的“工程”组中单击（拔模）按钮，打开“拔模”选项卡。

图6-73 原始零件

3）选择任意侧曲面。因为所有侧曲面均彼此相切，所以拔模将自动延伸到零件的所有侧曲面。

4）在“拔模”选项卡中单击（拔模枢轴）收集器，将其激活，然后选择TOP基准平面定义拔模枢轴。

5）在“拔模”选项卡中单击“分割”标签，打开“分割”面板。接着从“分割选项”下拉列表框中选择“根据拔模枢轴分割”选项。

6）从“分割”面板的“侧选项”下拉列表框中选择“从属拔模侧面”选项。(www.chuimin.cn)

7）在“拔模”选项卡中输入角度1“10”，然后单击位于角度1右侧的（反转角度以添加或去除材料）按钮以更改其拔模侧，更新的预览拔模几何如图6-74所示。

8）在“拔模”选项卡中单击（完成）按钮，完成的拔模几何效果如图6-75所示。

图6-74 预览拔模几何

图6-75 根据拔模枢轴分割

（2）根据分割对象分割的操作实例

1）单击（打开）按钮，弹出“文件打开”对话框。从随书光盘中的“CH6”文件夹中选择“bc_bm_3.prt”文件，单击“打开”按钮。

2）在功能区的“模型”选项卡的“工程”组中单击（拔模）按钮，打开“拔模”选项卡。

3）选择图6-76所示的实体面定义拔模曲面。

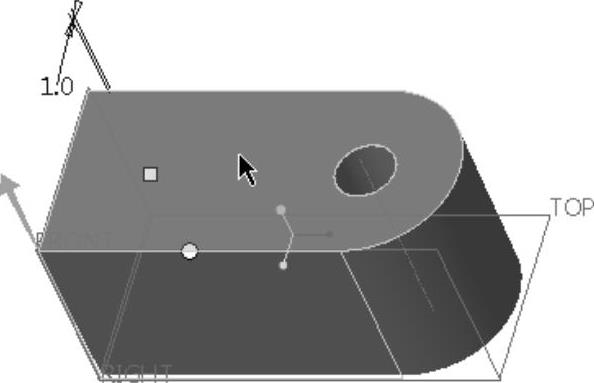

4）在“拔模”选项卡中单击（拔模枢轴）收集器，将其激活，接着选择顶部平面定义拔模枢轴，此时系统还使用它来自动确定拖拉方向，并显示预览几何，如图6-77所示。

图6-76 定义拔模曲面

图6-77 预览拔模几何

5）在“拔模”选项卡中打开“分割”面板。接着从“分割选项”下拉列表框中选择“根据分割对象分割”选项。

6）单击“分割对象”收集器旁的“定义”按钮，弹出“草绘”对话框。选择FRONT基准平面作为草绘平面，以RIGHT基准平面为“右”方向参考，单击“草绘”对话框中的“草绘”按钮，进入草绘模式。

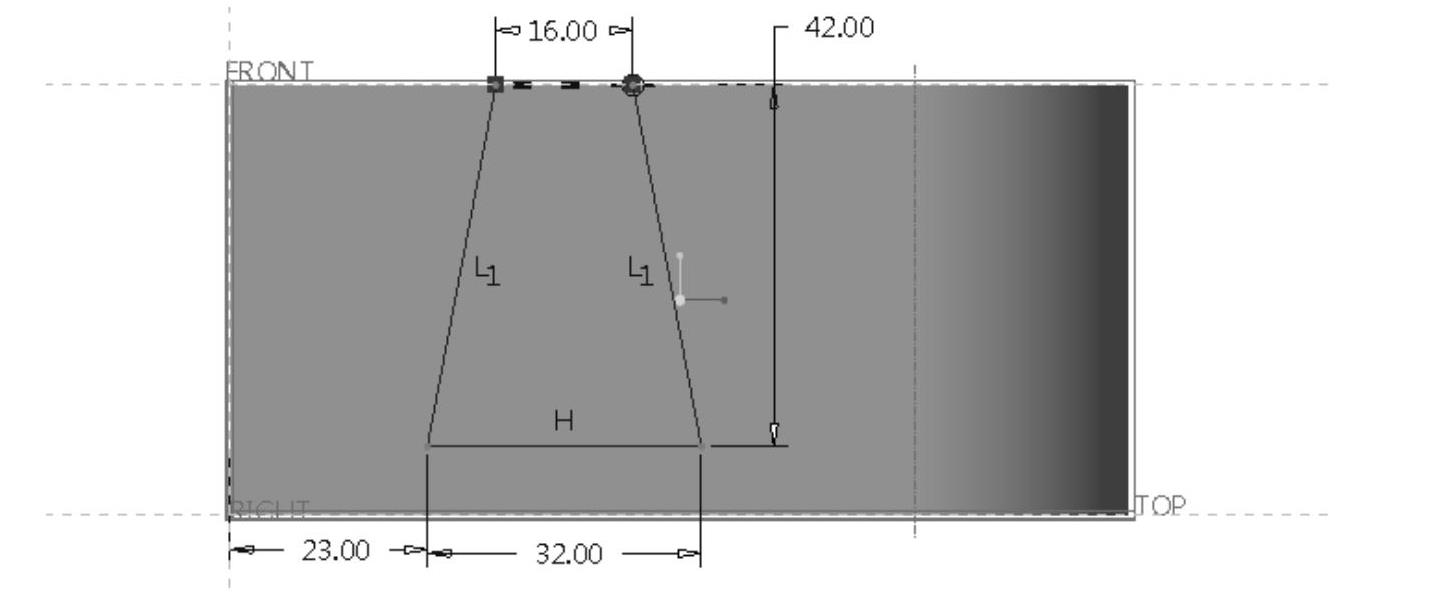

7）绘制一条单一连续图元链，如图6-78所示。单击（确定）按钮，完成草绘并退出草绘模式。

图6-78 绘制图元链

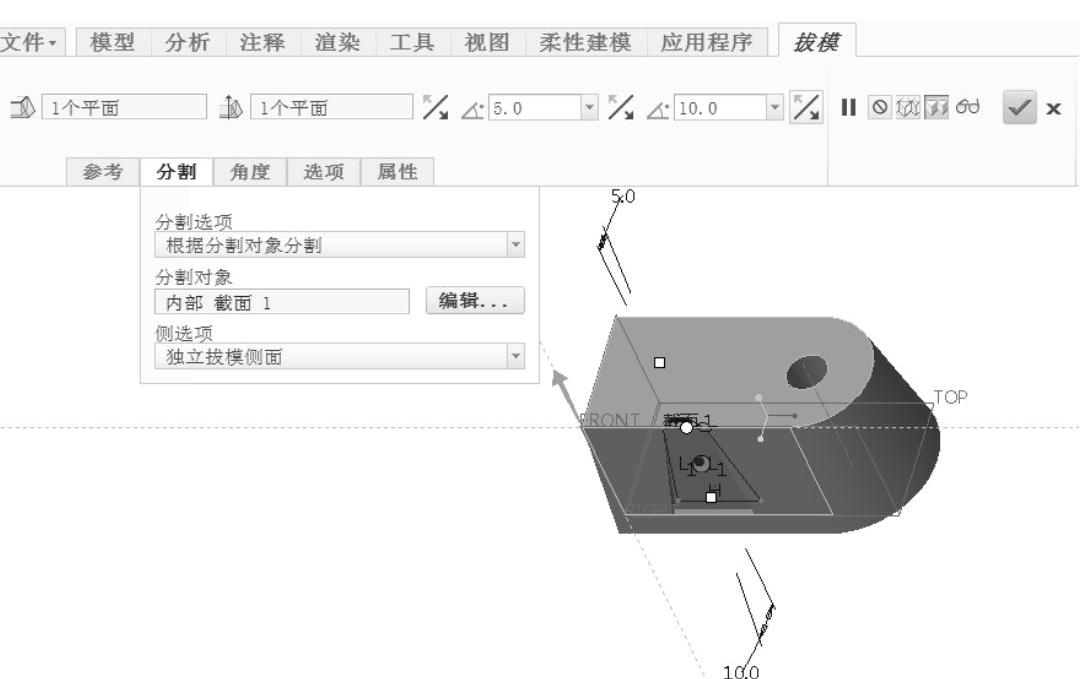

8）在默认情况下，系统会独立拔模两个侧面。在“拔模”选项卡的角度1尺寸组合框中输入“5”，在角度2尺寸组合框中输入“10”，接着分别单击角度1和角度2右侧的（反转角度以添加或去除材料）按钮，如图6-79所示。

9）在“拔模”选项卡中单击（完成）按钮，使用草绘创建分割拔模的完成效果如图6-80所示。

图6-79 设置分割拔模相关参数

图6-80 使用草绘创建分割拔模
