创建基本拔模特征的一般步骤如下,创建其他较为复杂的拔模特征的所有其他过程均基于此。
1)在功能区的“模型”选项卡的“工程”组中单击(拔模)按钮,打开“拔模”选项卡。
2)选择要拔模的曲面。如果要选择多个曲面,则按住〈Ctrl〉键的同时选择所需的各个曲面。
3)在“拔模”选项卡中单击(拔模枢轴)收集器,将其激活,然后选择拔模曲面上的某个平面或曲线链定义拔模枢轴。如果没有可以定义拔模枢轴的平面或曲线,那么可以暂停“拔模”工具命令,异步创建一个,然后恢复“拔模”工具命令。
4)如果选择了一个平面作为拔模枢轴,则Creo Parametric将自动使用它来确定拖动方向。倘若要更改拖动方向或要在使用曲线作为拔模枢轴时指定拖动方向,可以在“拔模”选项卡中单击(拖动方向)收集器,将其激活,然后选择平面(在这种情况下拖动方向垂直于此平面)、直边、基准轴或坐标系的轴。
5)设置拔模角度。在“拔模”选项卡的拔模角度组合框中输入或选择一个值。也可以拖动连接到拔模角的方形控制滑块,或在图形窗口中双击拔模角度值,然后输入新值。
6)如果要反向拔模角度,则可以在“拔模”选项卡中单击(反转角度以添加或去除材料)按钮。
7)如果要反向拖动方向,则可以在“拔模”选项卡中单击(反转拖动方向)按钮,或者在“参考”面板中单击位于“拖动方向”收集器旁边的“反向”按钮,也可以在图形窗口中单击拖动方向箭头。
8)必要时可使用“拔模”选项卡中的其他选项创建更为复杂的拔模几何。
9)在“拔模”选项卡中单击(完成)按钮,完成选定特征的拔模处理。

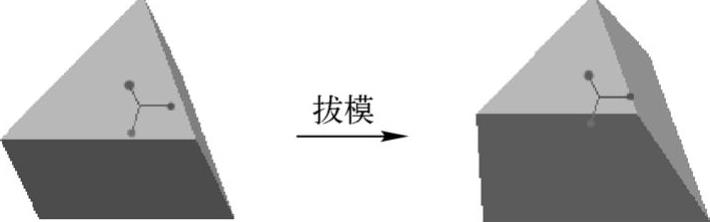

创建基本拔模特征的实例如下。在该实例中,要求将8°的拔模角度添加到零件的所有3个侧面,如图6-65所示。
(www.chuimin.cn)
图6-65创建基本拔模
1)单击(打开)按钮,弹出“文件打开”对话框。从随书光盘中的“CH6”文件夹中选择“bc_bm_1.prt”文件,单击“打开”按钮。
2)在“模型”选项卡的“工程”组中单击(拔模)按钮,打开“拔模”选项卡。
3)结合〈Ctrl〉键选择要拔模的3个侧面,如图6-66所示。
4)在“拔模”选项卡中单击(拔模枢轴)收集器,将其激活,然后选择TOP基准平面。
5)输入拔模角度“8”,单击(反转角度以添加或去除材料)按钮。此时的模型几何预览如图6-67所示。

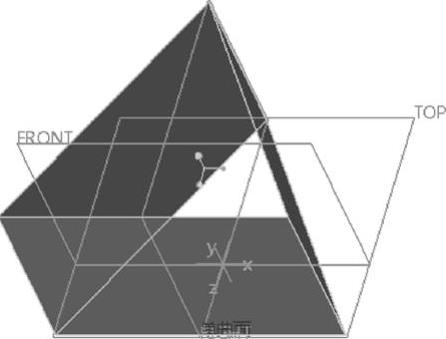

图6-66 指定拔模曲面
图6-67 模型几何预览
6)在“拔模”选项卡中单击(完成)按钮,完成本实例操作。
