在注塑件、铸造件等类型的零件中,通常需要设计拔模特征来改善零件制造工艺。在Creo Parametric中,拔模特征是指向单独曲面或一系列曲面中添加一个在-30°~+30°之间的拔模角度。只有当曲面是由列表圆柱面或平面形成时,才可拔模;而当曲面边的边界周围有圆角时不能拔模,在这种情况下,可以首先拔模,然后对边进行圆角过渡。另外,需要注意的是,可以对实体曲面或面组曲面拔模,但不能简单地对两者的组合进行拔模。
读者应该理解并掌握与拔模特征相关的专业术语,Creo Parametric系统使用的拔模专业术语见表6-1。

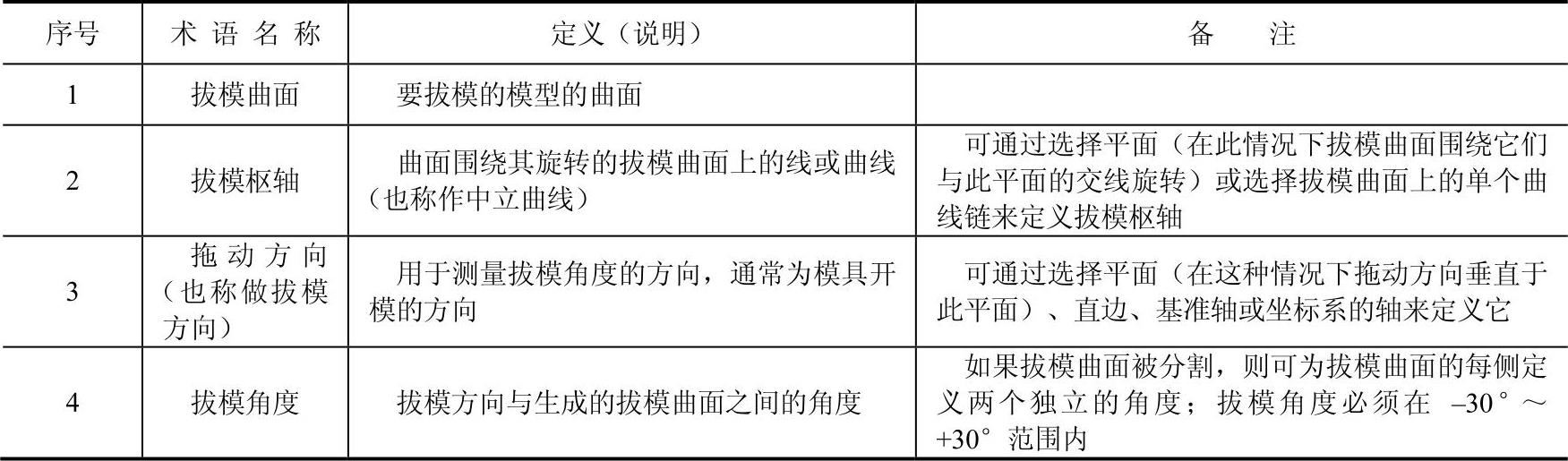

表6-1 Creo Parametric系统使用的拔模专业术语
在功能区的“模型”选项卡的“工程”组中单击(拔模)按钮,打开图6-64所示的“拔模”选项卡。“拔模”选项卡主要由以下内容组成。

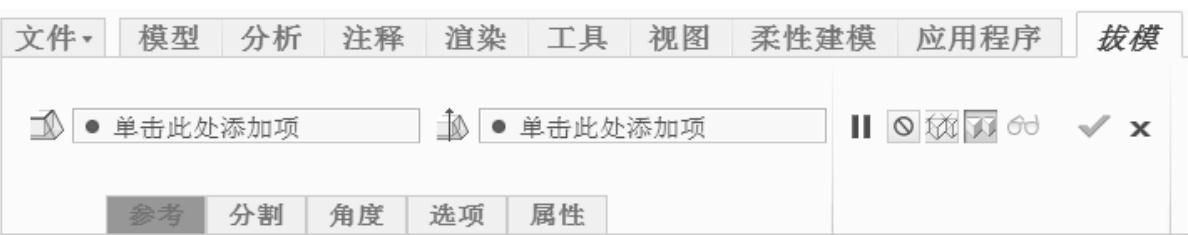

图6-64 “拔模”选项卡
●(拔模枢轴):在其框中单击可激活该收集器,它用来指定拔模曲面上的中性直线或曲线,即曲面绕其旋转的直线或曲线。最多可选择两个平面或曲线链。要选择第二枢轴,必须先用分割对象分割拔模曲面。(www.chuimin.cn)
●(拖动方向):用来指定测量拔模角所用的方向。单击该收集器可以将其激活,接着可以选择平面、直边或基准轴或坐标系的轴。
●“参考”面板:包含拔模特征中所使用的参考收集器。
●“分割”面板:包含分割选项。
●“角度”面板:包含拔模角度值及其位置的列表。
●“选项”面板:包含定义拔模几何的选项。
●“属性”面板:包含特征名称和用于访问特征信息的图标。
