轮廓筋特征可以分为两种类型：一是直的轮廓筋特征，二是旋转轮廓筋特征。前者的筋特征连接到直曲面，如图6-45所示；而后者的轮廓筋特征连接到旋转曲面，筋的角形曲面是锥状的而不是平面的，如图6-46所示。

图6-45 直的筋特征

图6-46 旋转筋特征

创建轮廓筋特征时，可以相对于父项特征的轮廓草绘筋的截面，然后向草绘平面的一侧、另一侧或两侧加厚草绘。在Creo Parametric中，有效的轮廓筋特征草绘必须满足以下标准。

●单一的开放环。

●连续的非相交草绘图元。

●草绘端点必须与形成封闭区域的连接曲面对齐。

定义轮廓筋特征的厚度包括两个方面：一方面是设置筋厚度的数值，另一方面是相对于草绘平面确定筋的生成材料侧。

下面通过实例操作辅助介绍创建轮廓筋特征的典型方法及步骤。

1）单击（打开）按钮，弹出“文件打开”对话框。从随书光盘中的“CH6”文件夹中选择“bc_jtz.prt”文件，单击“打开”按钮。该文件中的原始模型如图6-47所示。

2）在功能区的“模型”选项卡的“工程”组中单击（轮廓筋）按钮，打开图6-48所示的“轮廓筋”选项卡。

图6-47 文件中的原始模型

图6-48 “轮廓筋”选项卡

3）在“轮廓筋”选项卡中单击“参考”标签，打开“参考”面板，接着单击位于该面板中的“定义”按钮，弹出“草绘”对话框。

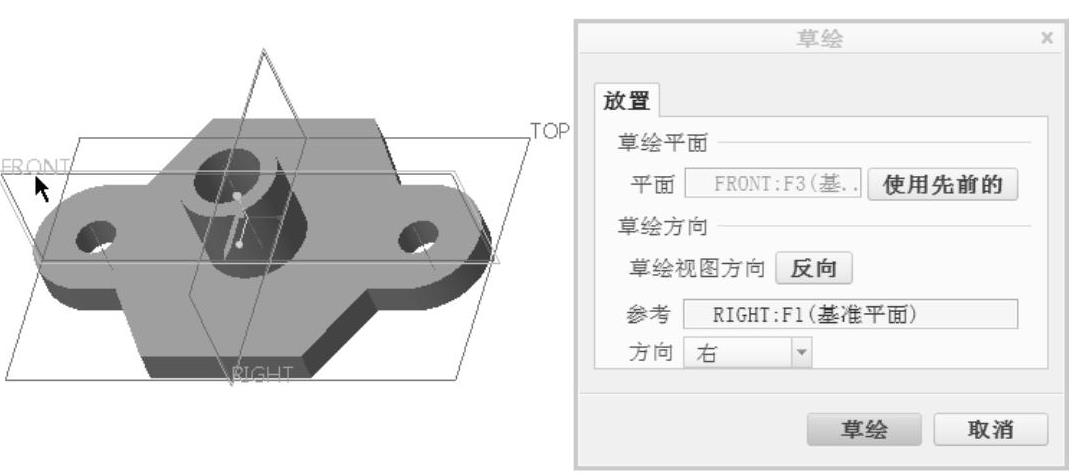

4）选择FRONT基准平面作为草绘平面，以RIGHT基准平面为“右”方向参考，如图6-49所示，接着在“草绘”对话框中单击“草绘”按钮，进入内部草绘模式。

图6-49 定义草绘平面和草绘方向

5）单击（线链）按钮，绘制图6-50所示的两段连续的线段。在“约束”组中单击（重合）按钮，分别将图形的两个端点重合约束在相应的轮廓投影边上，如图6-51所示。这样，其线段端点连接到曲面，从而形成一个要填充的区域。(www.chuimin.cn)

图6-52 修改尺寸后的筋草绘

图6-51 添加约束

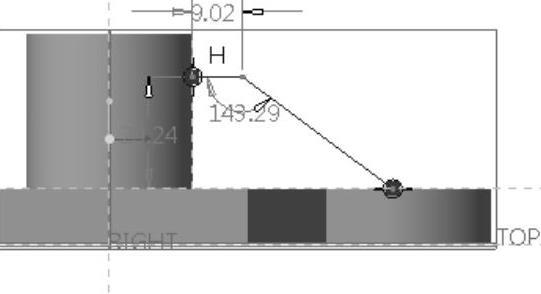

6）修改尺寸后的筋草绘如图6-52所示。单击（确定）按钮，完成草绘并退出草绘模式。

图6-50 绘制两段连续的线段

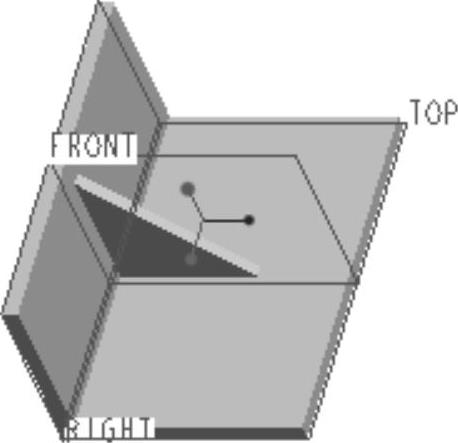

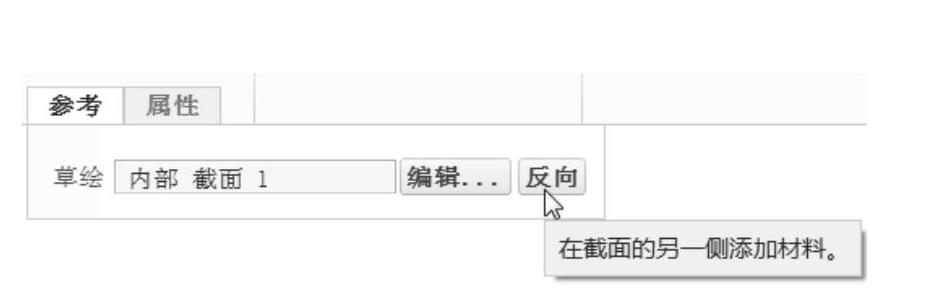

7）此时的预览几何如图6-53所示，应确保方向箭头指向要填充的草绘线段侧。如果方向箭头没有指向形成封闭的填充区域，那么可以打开“轮廓筋”选项卡的“参考”面板，如图6-54所示，然后单击“反向”按钮获得所需的箭头方向。

图6-53 确保筋特征充满封闭区域

图6-54 单击“反向”按钮

8）在“轮廓筋”选项卡的组合框中输入厚度值“5”。此时，默认的材料侧为“向两侧”。

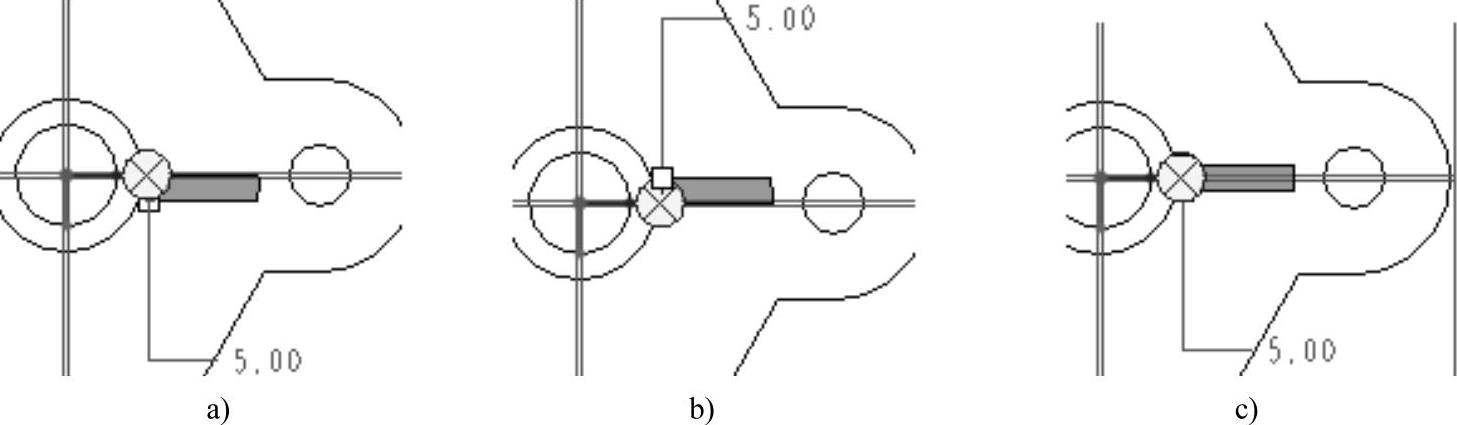

说明：默认的材料侧为“向两侧”。如果需要，用户可以在“轮廓筋”选项卡中通过单击按钮，将材料侧在侧1、侧2和两侧之间循环切换，如图6-55所示。

图6-55 设置材料侧

a)侧1 b)侧2 c)两侧

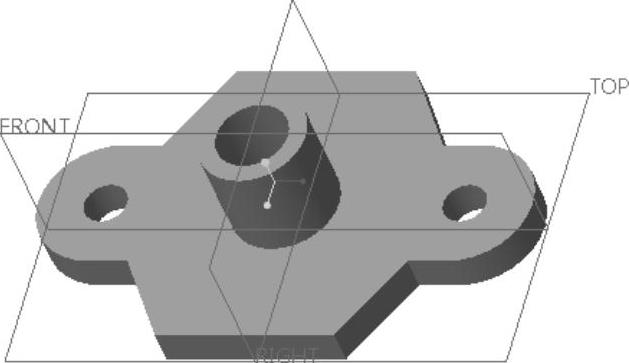

9）在“轮廓筋”选项卡中单击（完成）按钮。创建的轮廓筋特征如图6-56所示。
